11
3) Подключите местный XGA/VGA-монитор (если это требуется) к проход-
ному выходу усилителя.
4) Включите питание усилителя, источника и приемников сигнала.
5) При необходимости отрегулируйте уровень сигнала и компенсацию
АЧХ кабеля в соответствии с разделом 6.3.
6.2 Предварительная настройка VP-210xl
Для эффективного использования VP-210xl должен быть настроен под
конкретное применение. Сквозь дно корпуса прибора доступны четыре
двухпозиционных переключателя. Три из них используются для реализа-
ции проходного режима, четвертый управляет сигналом идентификации
(идентификационным битом) на выводе 4 разъема. Использование пере-
ключателей иллюстрируется на рис. 3. При необходимости использования
проходного выхода (для подключения местного монитора) три переключа-
теля R, G, B должны быть установлены в дальнее от разъема INPUT положе-
ние. Если местный монитор не используется, то эти переключатели долж-
ны быть установлены в положение «TERM» (ближнее к разъему INPUT).
При использовании ноутбуков, которые для работы с дополнительным
монитором требуют выдачи идентификационного бита, следует перевести
двухпозиционный переключатель с обозначением «ID» в положение ON.
Неправильная установка переключателей терминаторов может привести к
чрезмерной яркости или блеклости изображения и к повреждению мони-
торов! Все переключатели терминаторов RGB следует переключать одно-
временно, иначе могут возникнуть серьезные цветовые искажения.

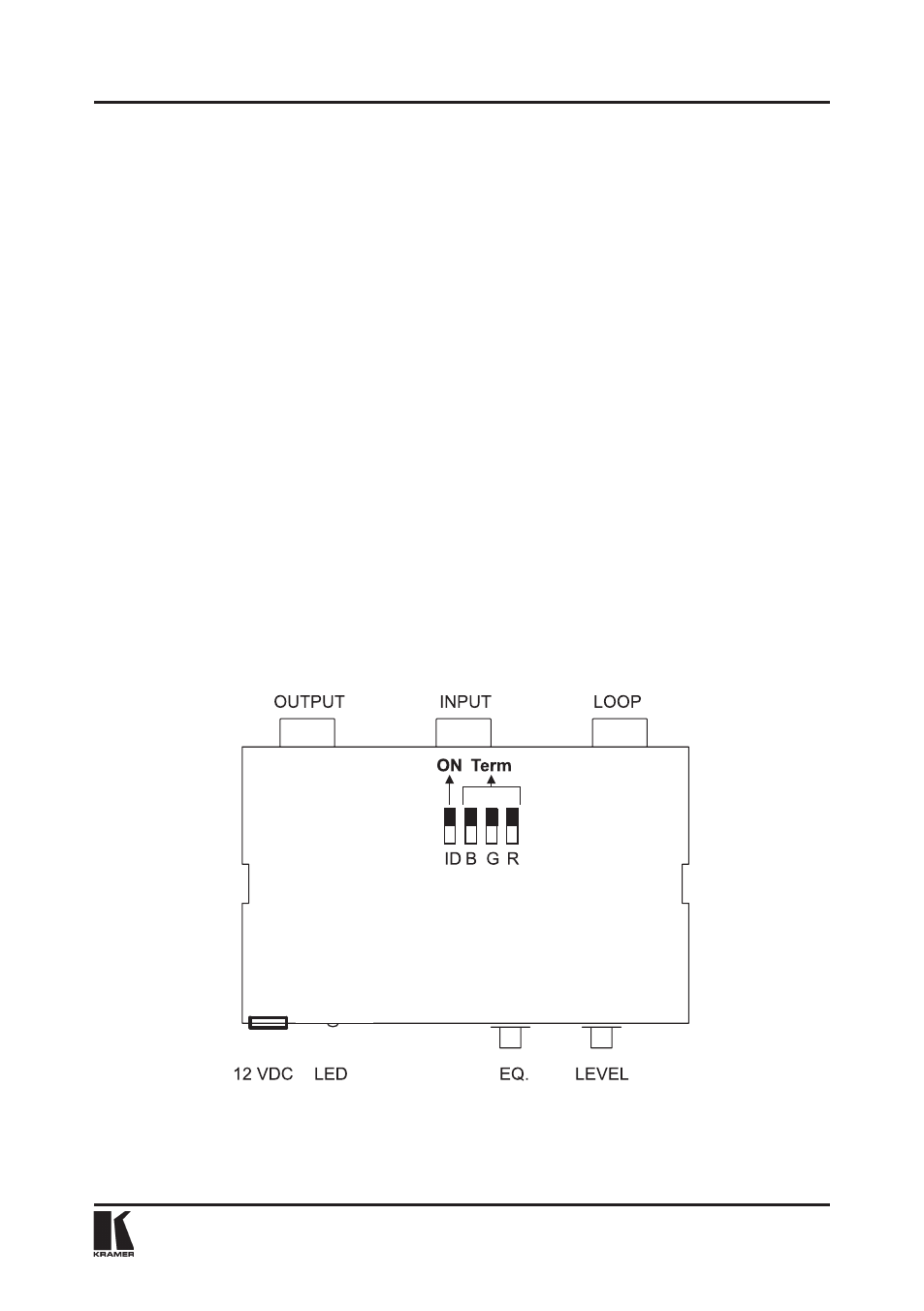

Рис. 3. Двухпозиционные переключатели конфигурации VP-210xl
Работа с линейным усилителем
