Страница 10: Типовое применение
KRAMER ELECTRONICS, LTD.
10
5.2 Подключение к источникам и приемникам сигнала VGA/XGA
Источники и приемники сигнала (мониторы, проекторы, записывающие
устройства) подключаются к усилителям через разъемы HD-15F на задней
панели.
6 РАБОТА С ЛИНЕЙНЫМ
УСИЛИТЕЛЕМ
6.1 Типовое применение

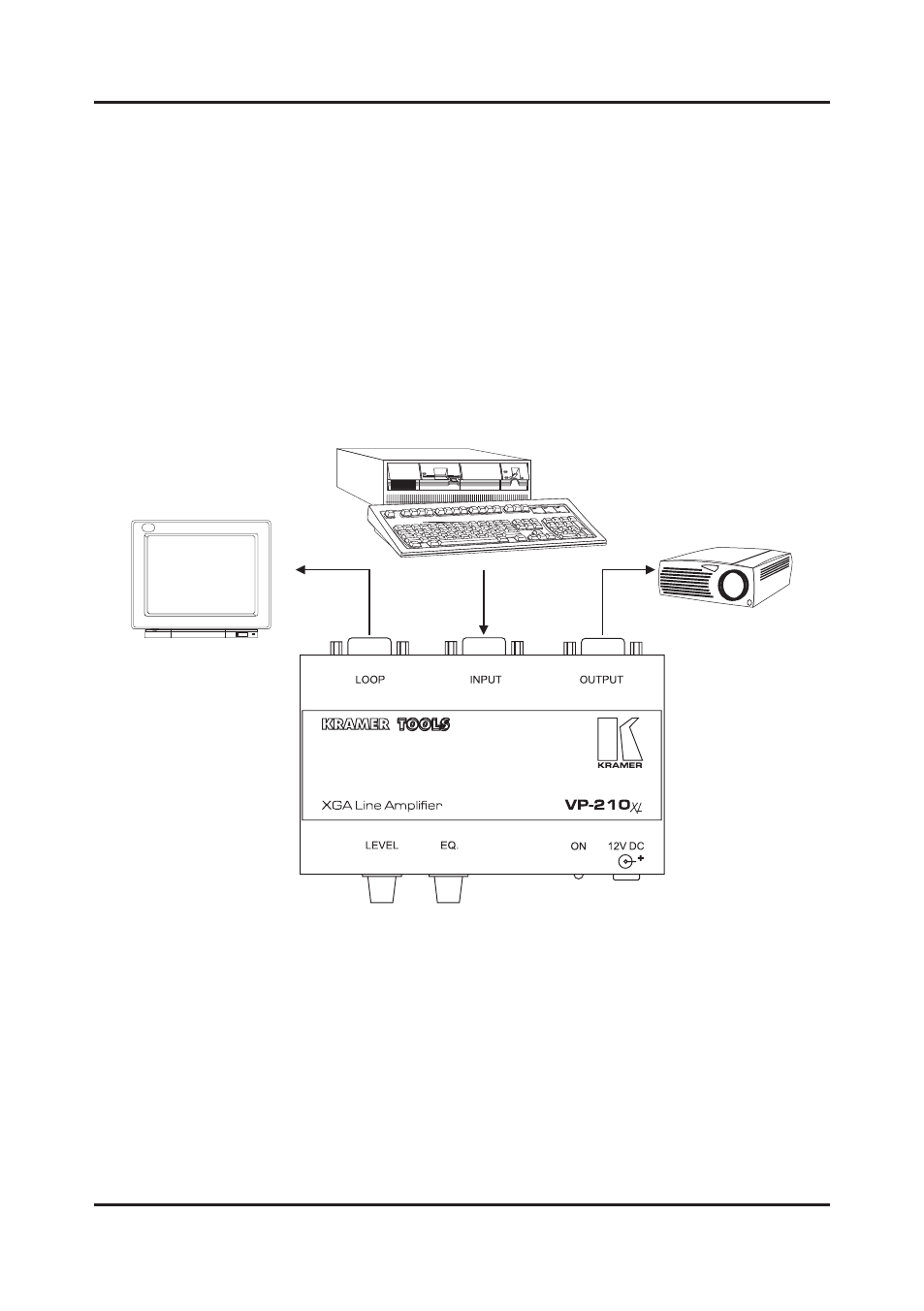

Типовое применение усилителя показано на рис. 2.
Монитор
Источник сигнала VGA/XGA
Проектор
Рис. 2. Типовое применение VP-210xl
Создаваемый компьютерными системами графический видеосигнал ис-
пользуется в производстве видеопрограмм, презентациях, в образователь-
ных целя и т.д. Часто возникает необходимость в передаче такого сигнала
на удаленный приемник. На рис. 2 показана типовая схема передачи XGA-
сигнала с линейным усилителем, в которой сигнал источника передается
на местный монитор и на удаленный приемник.
Выполните следующие шаги:
1) Настройте прибор в соответствии с разделом 6.2.
2) Подключите источник сигнала VGA/XGA ко входу усилителя.
