37
8 РАзВОДКА РАзъемОВ CAT 5
LINE IN / LINE oUT ТИПА RJ-45
Таблица.15.и.рис..15.определяют.разводку.кабеля.UTP,.STP.или.FTP.CAT.
5.при.использовании.прямого.кабеля.с.разъемами.RJ-45
(следует иметь
в виду, что при использовании экранированного кабеля заземляющий
экран кабеля должен быть подсоединен / распаян к экрану разъема).
Внимание! на обоих концах кабеля используется одна и та же разводка.
Выберите одну из схем (например, EIA / TIA 568В) и придерживайтесь
только её.
Таблица 15. Схемы разводки CAT 5
Разводка.разъемов.CAT.5.LINE.IN./.LINE.OUT.типа.RJ-45
EIA /TIA 568A
контакт
Цвет.провода
1
Зеленый/Белый
2
Зеленый
3
Оранжевый/Белый
4
Синий
5
Синий/Белый
6
Оранжевый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
.
EIA /TIA 568B
контакт
Цвет.провода
1
Оранжевый/Белый
2
Оранжевый
3
Зеленый/Белый
4
Синий
5
Синий/Белый
6
Зеленый
7
Коричневый/
Белый
8
Коричневый
Пара.1
4.и.5
Пара.2
3.и.6
Пара.3
1.и.2
Пара.4
7.и.8
36
78
12
5
4
1
45 78
6
3
2

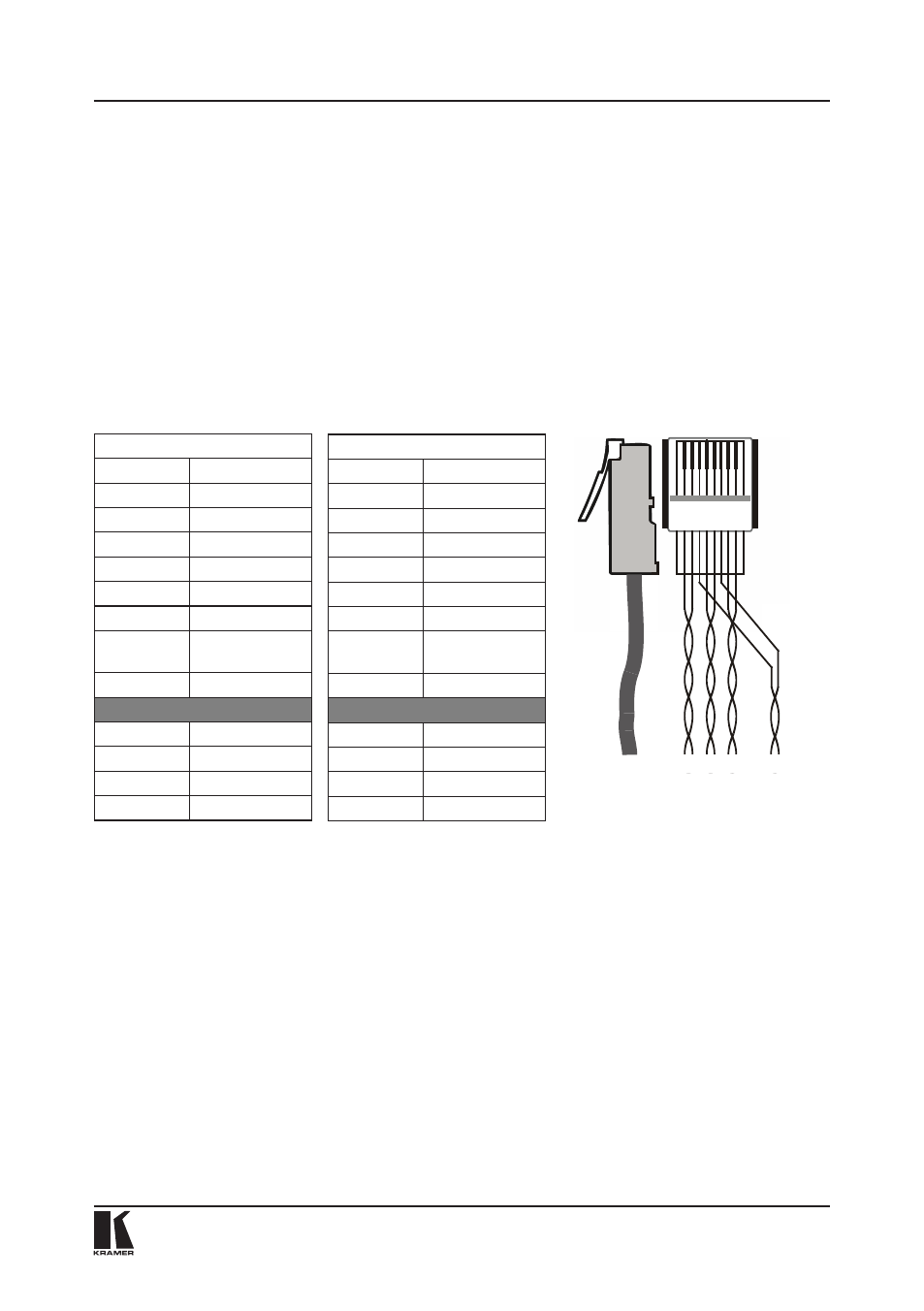

Рис. 15. Разводка CAT 5
