6.4 управление посредством RS-232 (например, при
помощи PC)
Подготовьте. кабель. RS-232. с. 9-контактным. разъемом. типа. D-sub. с.
одной.стороны.и.2-контактным.разъемом.блока.съемных.клемм.с.другой.
стороны,.как.это.показано.на.рис..10.и.в.таблице.9:
RxD
GND
1
2
3
4
5
6
7
8
9
TxD
GND
1
2
3
4
5
6
7
8
9

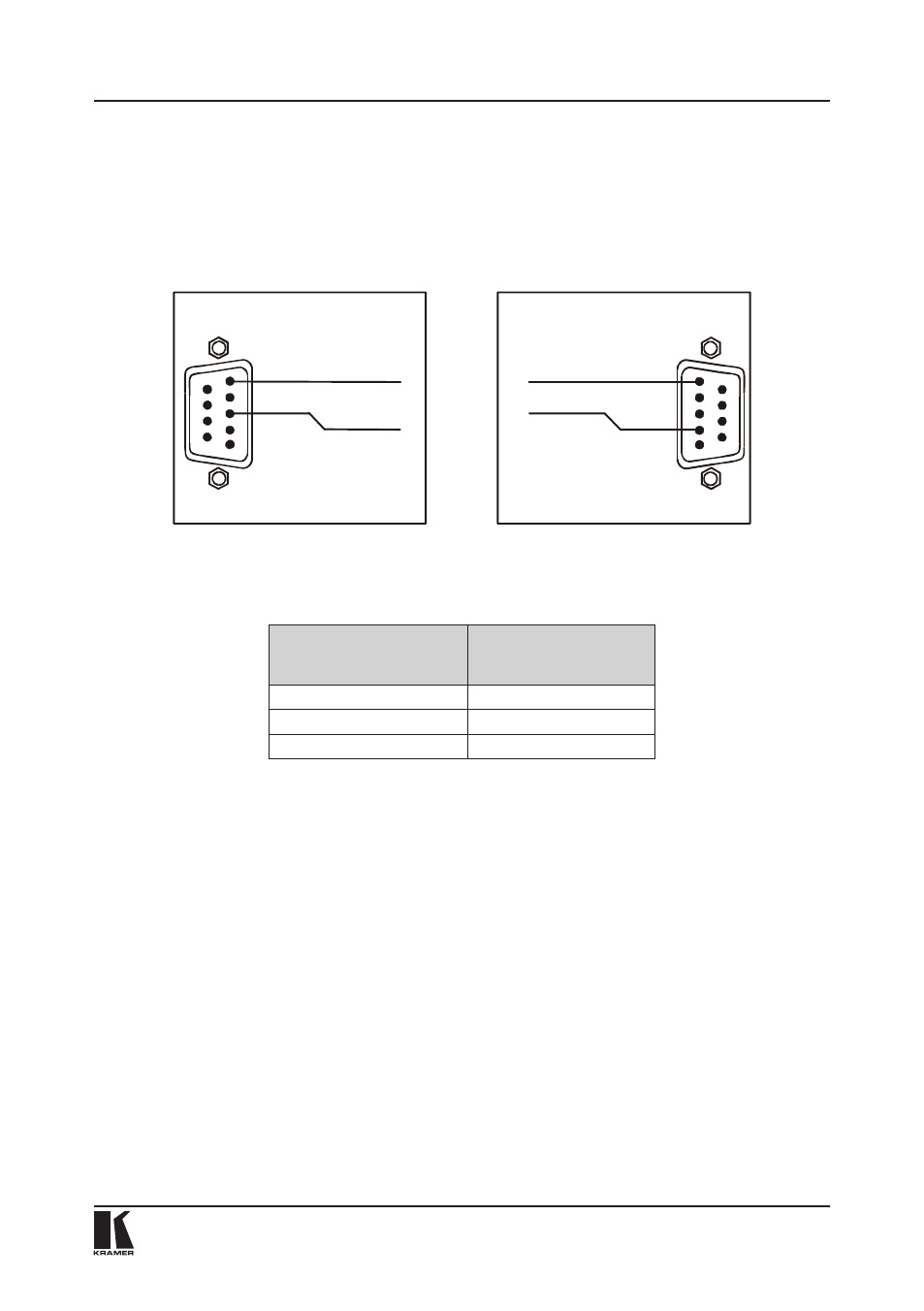

Рис. 10. Разводка разъема RS-232
Таблица 9. Разводка разъема RS-232
Подсоедините этот
контакт разъема блока
съемных клемм:
к этому контакту
9-контактному разъему
типа d-sub:
TxD.
Контакт.2
RxD.
Контакт.3
GND.
Контакт.5
Набор.передатчик/приемник.TP-123-od./.TP-124-od
PC.(контроллер).—.на.TP-123-od TP-124-od.—.на.управляемое.устройство
Контакт.5.соединен.с.GND
Контакт.3.соединен.с.RxD
На.PC.(9-контактный.разъем.типа.D-sub)
Контакт.5.соединен.с.GND
Контакт.3.соединен.с.TxD
На.PC.(9-контактный.разъем.типа.D-sub)
