5... При. необходимости. отрегулируйте. на.
TP-122-od. уровень. выходного.
сигнала.и/или.уровень.эквализации.для.компенсации.потерь.в.кабеле:.с.
помощью.отвертки.осторожно.поворачивайте.подстроечный.резистор,.
устанавливая.соответствующий.уровень.

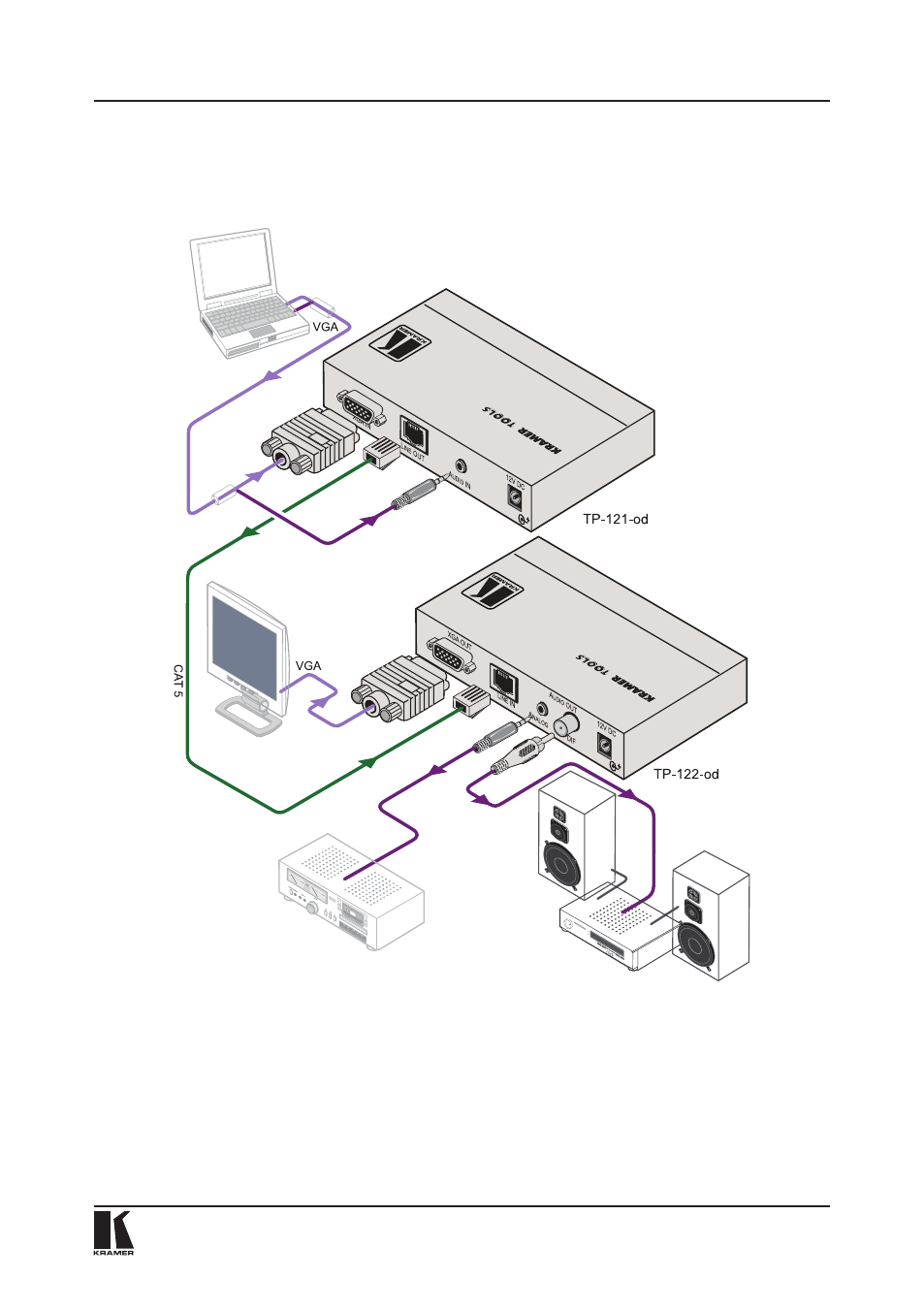

Рис. 6. Подключение TP-121-od к TP-122-od
Набор.передатчик/приемник.TP-121-od./.TP-122-od
Источник.сигнала.
VGA
Аудиосигнал
Дисплей
Аудиосигнал
Аудиосигнал
Стереофоническая.
кассетная.дека
Аудиосигнал
