9
5. Подключите внешний источник синхросигнала к BNC-разъему SYNC.
6. При необходимости подключите компьютер или другое управляющее
устройство к разъему RS-232 (см. раздел 5.1).
7. Установите DIP-переключатели конфигурации в нужное положение
(см. раздел 5.2).
8. Подключите сетевой блок питания (=12 В) к разъему 12 V DC и вставьте
его в розетку электрической сети. Включите питание источников и при-
емников сигнала.

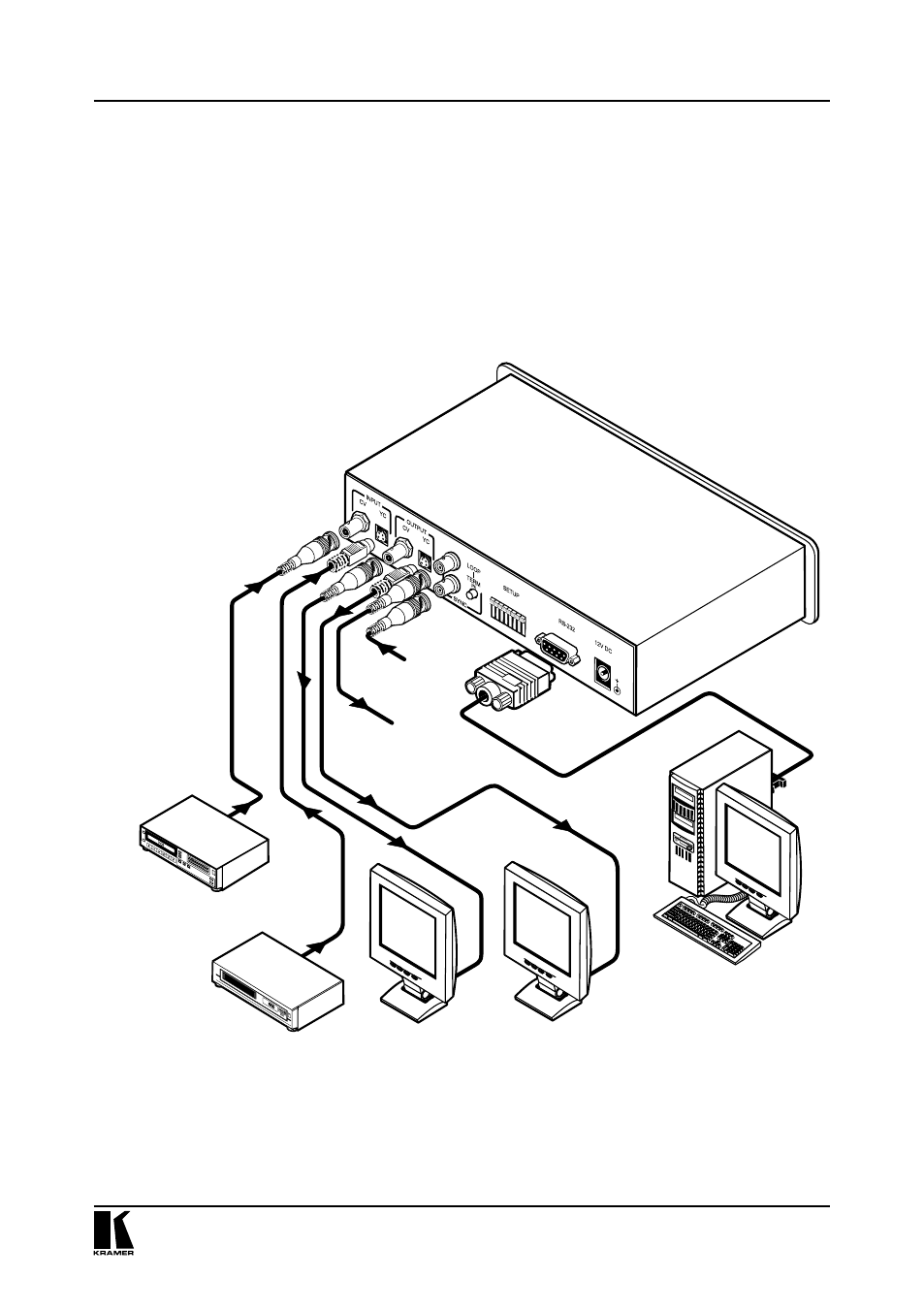

Рис. 2. Подключение источников и приемников сигнала к FC-400
Подключение источников и приемников сигнала
Источник внешнего
синхросигнала
Выход синхросигнала
на следующий прибор
Видеоплейер
с композитным выходом
Видеоплейер
с выходом s-Video
Видеодисплей
с композитным входом
Видеодисплей
с входом s-Video
Rs-232
