2.1 Быстрый
старт

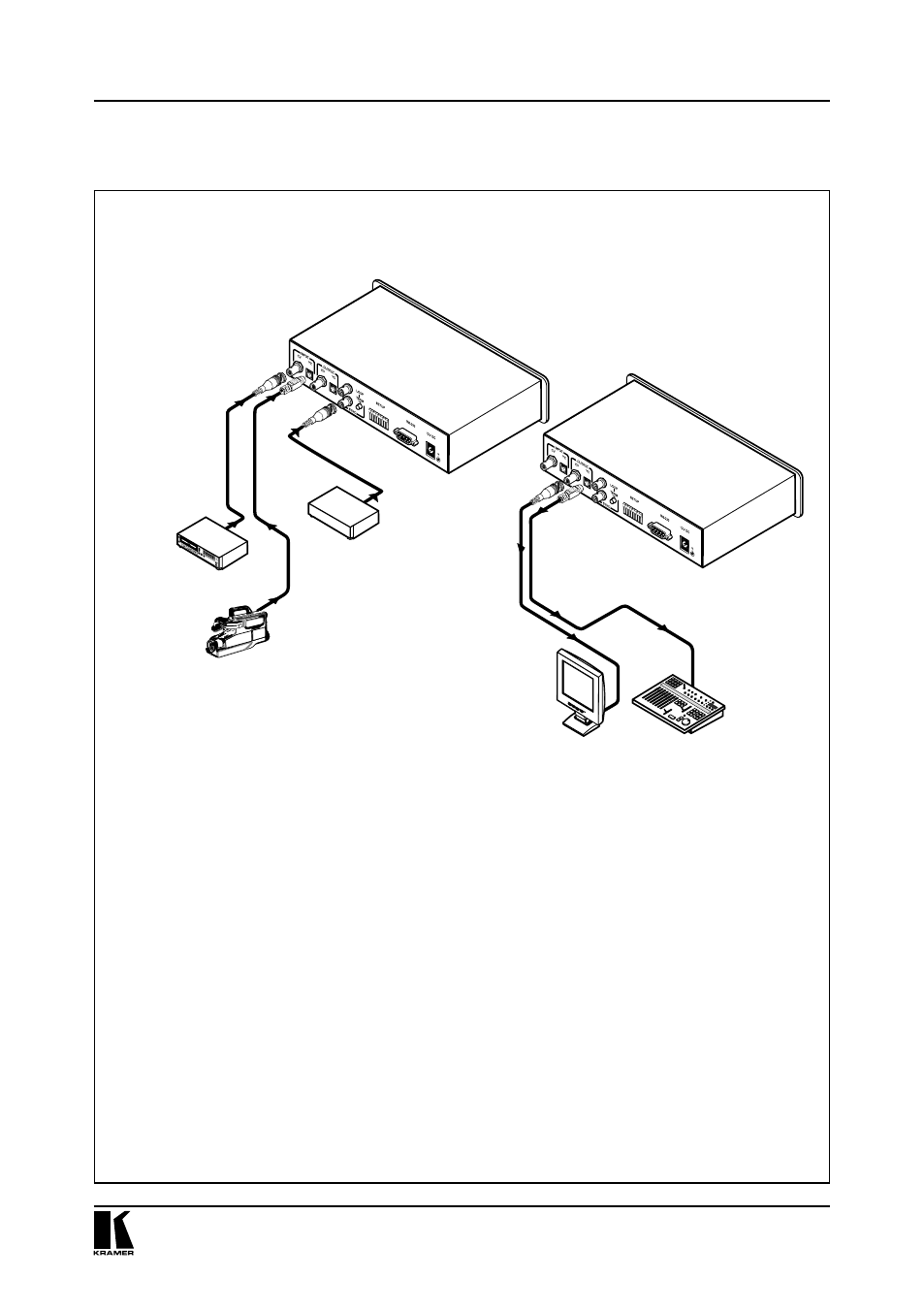

В этой схеме намечены основные этапы ввода FC-400 в эксплуатацию.
Шаг 1. Подключите источники и приемники сигнала (раздел 5)
Видеоплейер
с композитным
выходом
Дисплей
с композитным
входом
Система
нелинейного
монтажа
Студийный
генератор
черного поля
Видеокамера
Подключите источники сигнала:
Подключите приемники сигнала:
Шаг 2. Подключите внешний контроллер (раздел 5.1)
При необходимости подключите внешний контроллер к порту RS-232.
Шаг 3. Настройте конфигурацию прибора с помощью DIP-переключателей
(раздел 5.2)
Задайте телевизионную систему выходного сигнала (PAL B или NTSC 3,58),
а также включите или выключите автоматическую регулировку усиления
Шаг 4. Включите питание
Шаг 5. Отрегулируйте прибор (раздел 4)
Настройте фазу сигнала синхронизации и фазу строчной развертки по отно-
шению к поднесущей (SCH) с помощью подстроечных регуляторов грубой
и точной регулировки
Шаг 6. Работайте с прибором (раздел 4)
Управляйте прибором кнопками передней панели или через интерфейс RS-232
