4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
Расположение органов управления и разъемов FC-400 показано на рис. 1,
их назначение описывается в табл. 1 и 2.

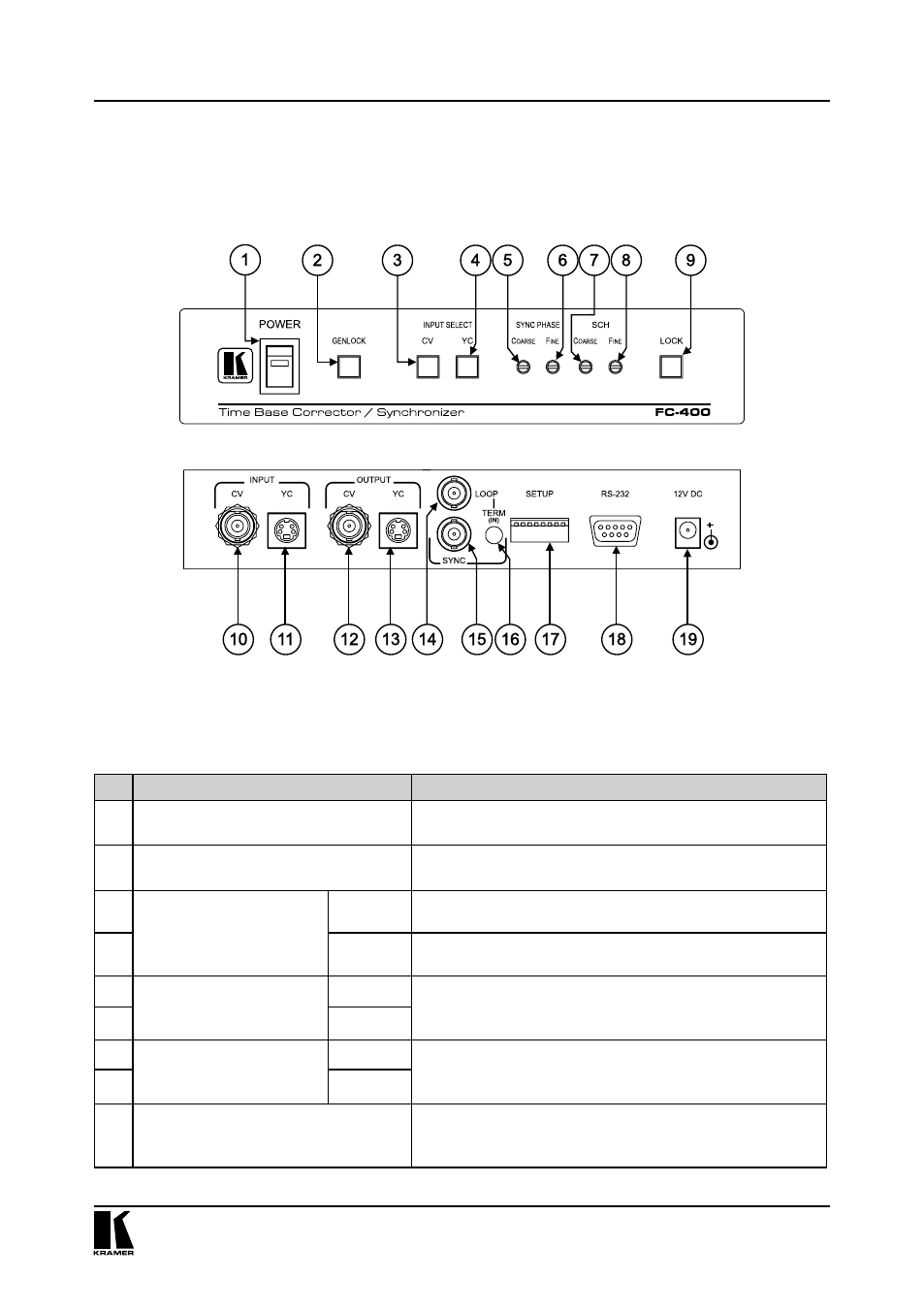

Рис. 1. Корректор временных искажений и синхронизатор развертки FC-400
Таблица 1. Органы управления, расположенные на передней панели FC-400
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация
подачи питания
2
Кнопка GENLOCK
Включение режима работы с внешним синхросигна-
лом
3
Группа
кнопок
INPUT
SELECT
CV
Выбор источника композитного видеосигнала
4
Y/C
Выбор источника сигнала s-Video
5
Группа
под-
стро-
ечных
регу-
лято-
ров
SYNC
PHASE
COARSE
Грубая (COARSE) и тонкая (FINE) регулировка фазы
сигнала синхронизации (выполняется с помощью
отвертки)
6
FINE
7
Группа
под-
стро-
ечных
регу-
лято-
ров
SCH
COARSE
Грубая (COARSE) и тонкая (FINE) регулировка фазы
строчной развертки по отношению к поднесущей (вы-
полняется с помощью отвертки)
8
FINE
9
Кнопка LOCK
Включение и выключение блокировки кнопок передней
панели (нажатием и удержанием кнопки более двух
секунд)
Органы управления и разъемы
