KRAMER ELECTRONICS, LTD.
10
5.1 Подключение к компьютеру
Для подключения FC-400 к компьютеру рекомендуется использовать нуль-
модемный адаптер, входящий в комплект поставки прибора. Вставьте
нуль-модемный адаптер в разъем DB9 RS-232 на задней панели FC-400 и
девятижильным кабелем с прямой разводкой соедините его с разъемом
порта RS-232 компьютера.
Для подключения FC-400 к компьютеру без использования нуль-модем-
ного адаптера соедините разъем DB9 RS-232 на задней панели VP-400 и
разъем последовательного порта компьютера кабелем в соответствии со
схемой на рис. 3.

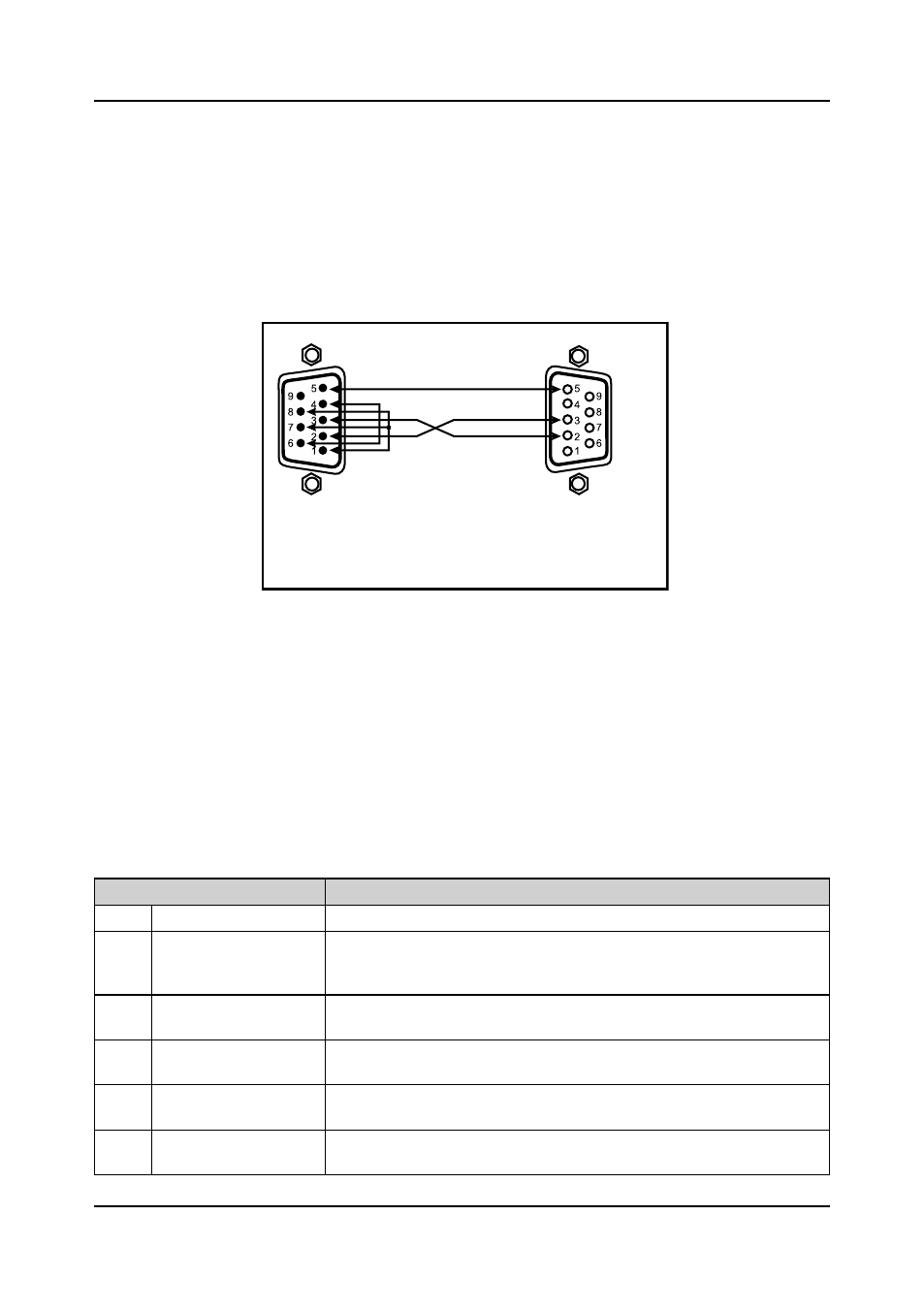

Рис. 3. Подключение компьютера без использования нуль-модемного адаптера
5.2 Назначение DIP-переключателей конфигурации
Назначение DIP-переключателей конфигурации FC-400 определено в табл.
3 и 4.
Таблица 3. Назначение DIP-переключателей конфигурации
Переключатель
Назначение
1
—
Зарезервирован для развития прибора в будущем
2
Телевизионная
система выходного
сигнала
ON для PAL, OFF для NTSC
3
АРУ
Включение (ON) и выключение (OFF) автоматической регулировки
усиления
4
Машинный номер
(RS-232)
Выбор одного из двух машинных номеров для управления прибо-
ром через интерфейс RS-232
5, 6, 7
Испытательные сиг-
налы
Выбор испытательного сигнала (см. табл. 4)
8
Пьедестал
ON — пьедестал включен (сдвиг уровня черного на 7,5 ед. IRE для
работы в NTSC), OFF — пьедестал выключен
Подключение источников и приемников сигнала
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к прибору)
