Страница 9

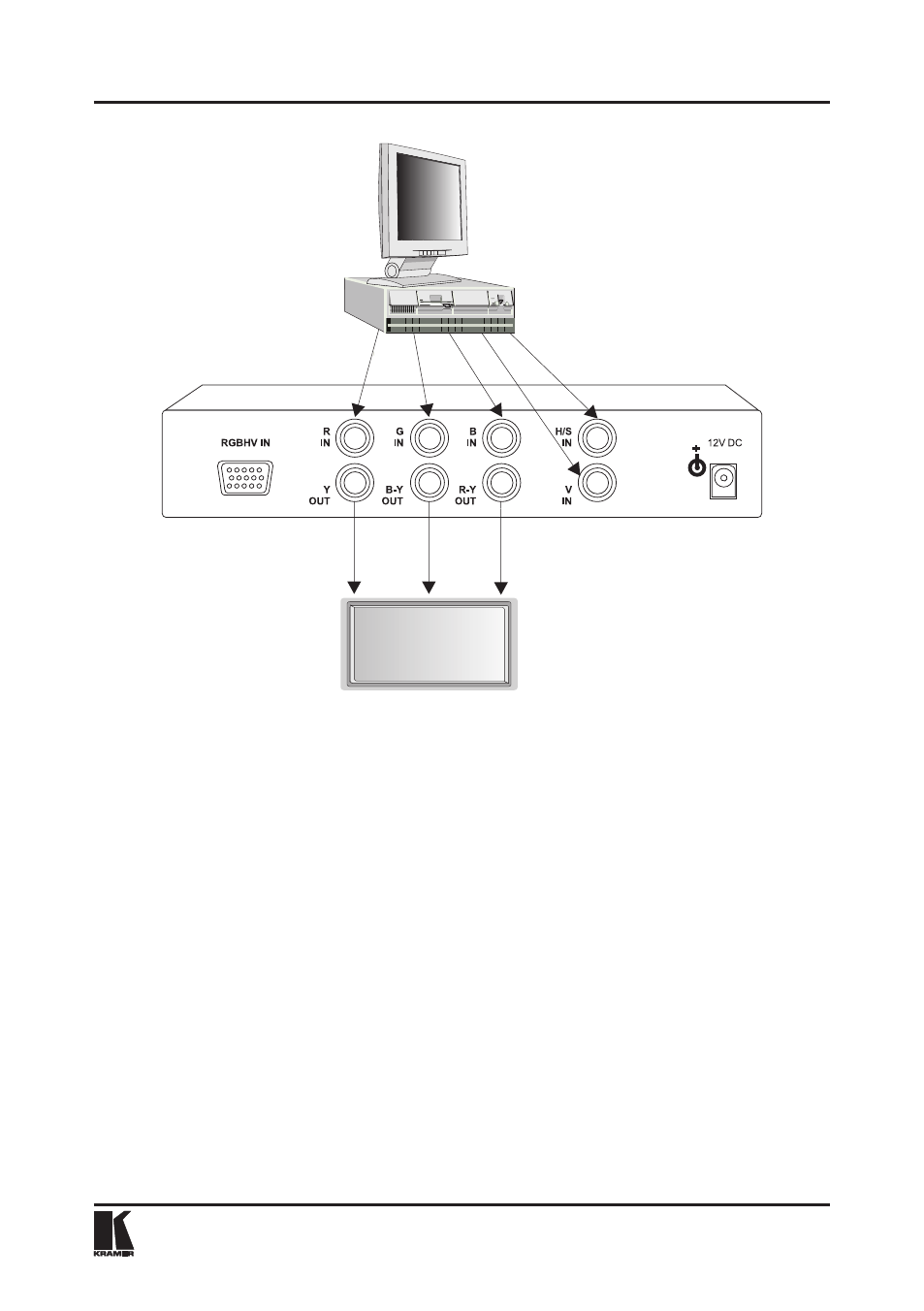

Источник графического сигнала высокого разрешения
Плазменный монитор
Рис. 4. Преобразование графического сигнала высокого разрешения
для отображения на плазменном мониторе
.4 Преобразование сигнала VGA
На рис. 5 иллюстрируется преобразование сигнала VGA (SVGA, XGA, UXGA)
в формат Y, B-Y, R-Y:
1. Подключите источник сигнала VGA к входному разъему DB15F RGBHV.
Разрешение и кадровая частота данного сигнала должны быть соот-
ветствовать описанному выше для сигнала RGBHV (см. п. 5.3).
2. Подключите плазменный монитор к выходным разъемам Y, B-Y и R-Y.
3. Подключите выход источника питания к разъему питания, а источник
питания к электросети.
4. Нажмите кнопку выбора входного формата RGsB.
5. Включите питание FC-14. Загорится подсветка выключателя питания.
Начнется преобразование RGsB-сигнала VGA и его вывод на плазмен-
ный монитор.
Работа с FC-14
