Рабочая станция с видеосигналом RGBS-формата
Плазменный монитор

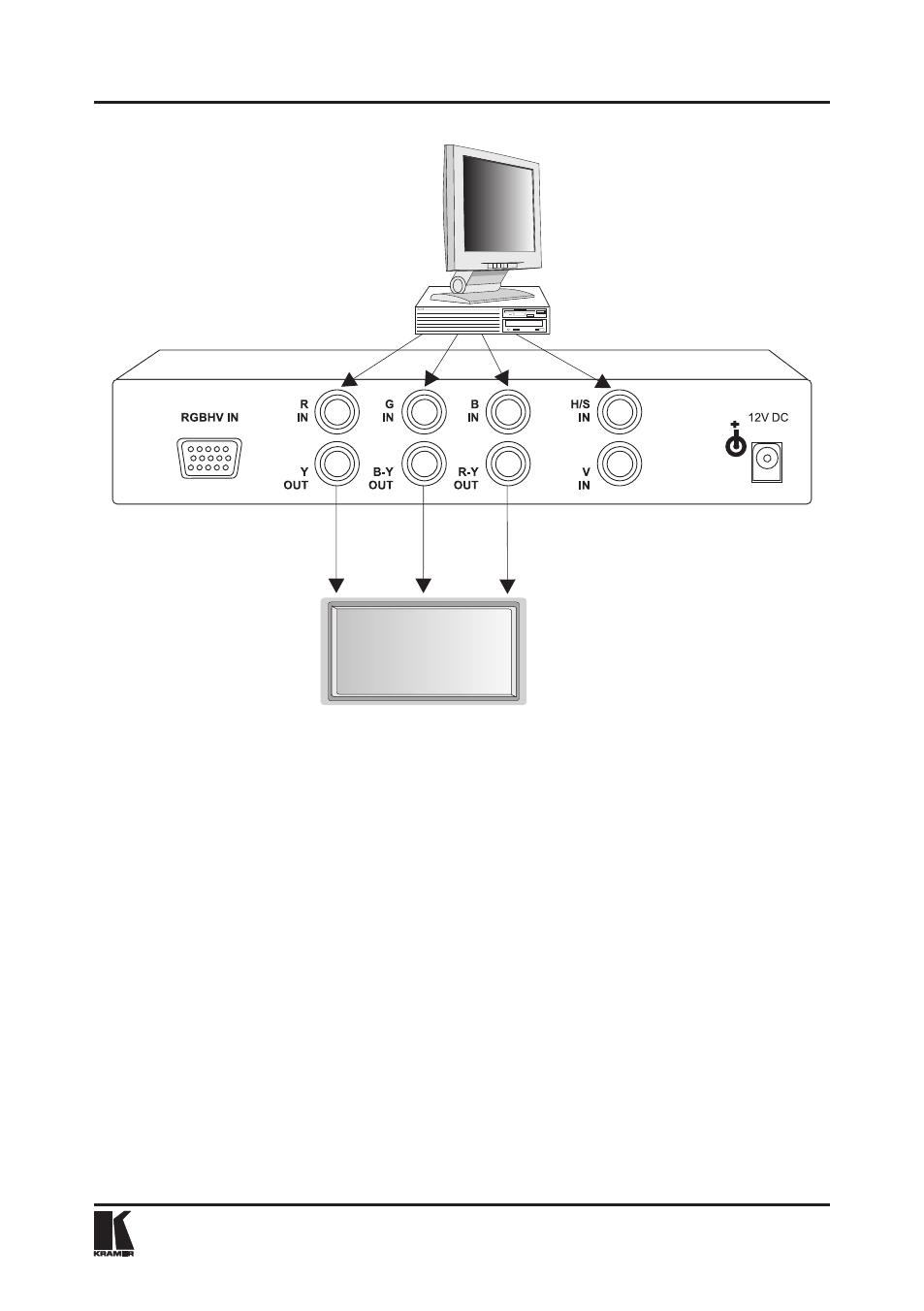

Рис. 3. Преобразование сигнала RGBs, получаемого с рабочей станции,
для отображения на плазменном мониторе
. Преобразование сигнала RGBHV
На рис. 4 иллюстрируется преобразование сигнала RGBHV в формат Y,
B-Y, R-Y:
1. Подключите источник графического сигнала высокого разрешения к
входным BNC-разъемам R, G, B, H/S и V.
Для получения выходного видеосигнала YUV заданного телевизионного
формата (стандартное телевидение или телевидение высокой чёткости,
ТВЧ) настройте источник графического сигнала на выдачу сигнала ука-
занного разрешения и кадровой частоты согласно следующей таблице 3:
Работа с FC-14
