KRAMER ELECTRONICS, LTD.
4
4 оРганы упРавления и РазъеМы
FC-14
На рис. 1 показаны, а в табл. 1 и 2 описаны органы управления и разъемы,
расположенные на передней и задней панелях FC-14.

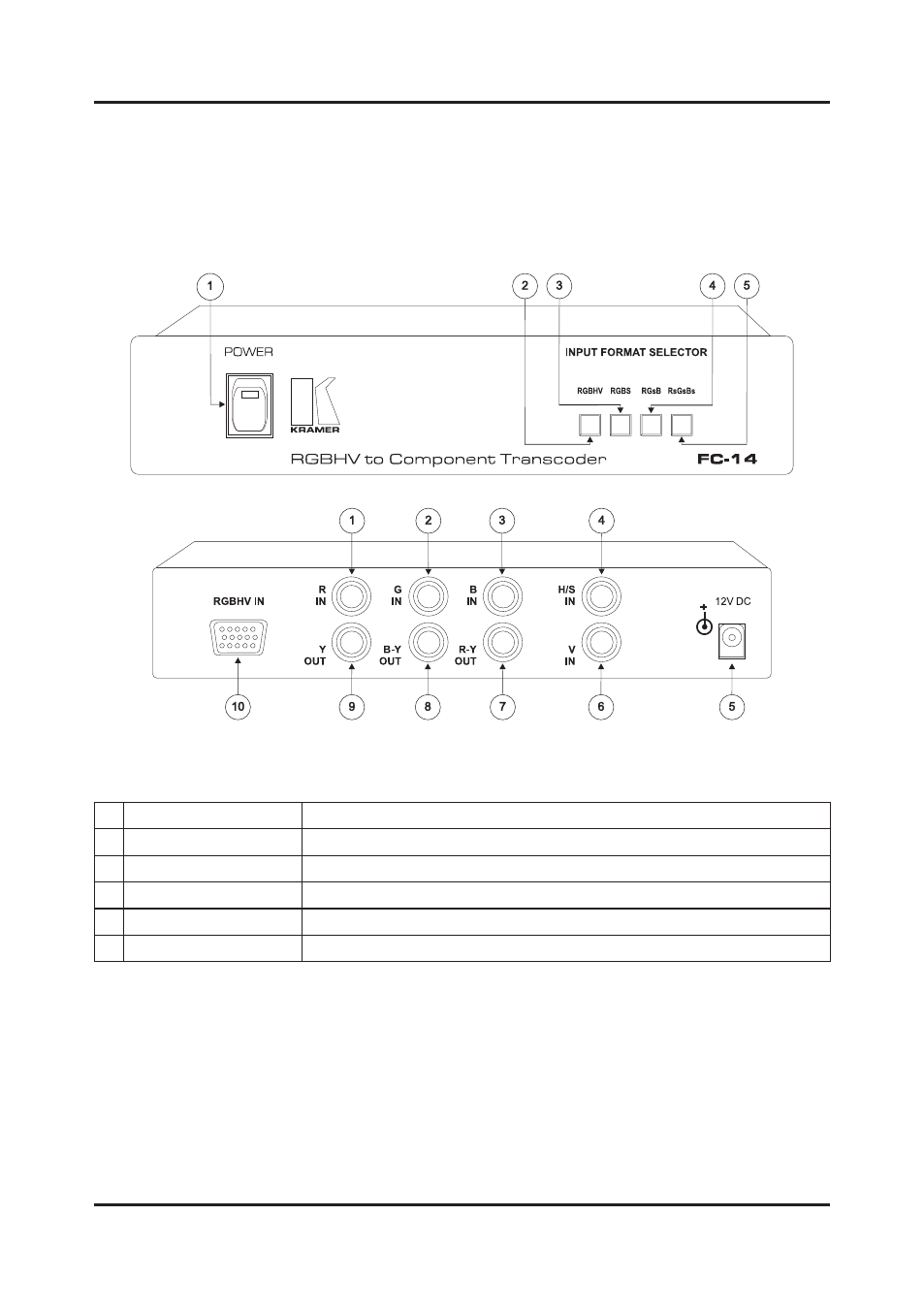

Рис. 1. Преобразователь сигналов RGBHV в компонентный видеосигнал FC-14
Таблица 1. Органы управления, расположенные на передней панели FC-14
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи питания
2
Кнопка RGBHV
Выбор входного формата RGBHV
3
Кнопка RGBS
Выбор входного формата RGBs
4
Кнопка RGsB
Выбор входного формата RGsB
5
Кнопка RsGsBs
Выбор входного формата RsGsBs
Органы управления и разъемы FC-14
