KRAMER ELECTRONICS, LTD.
RGB-видеокамера
Видеомагнитофон Betacam

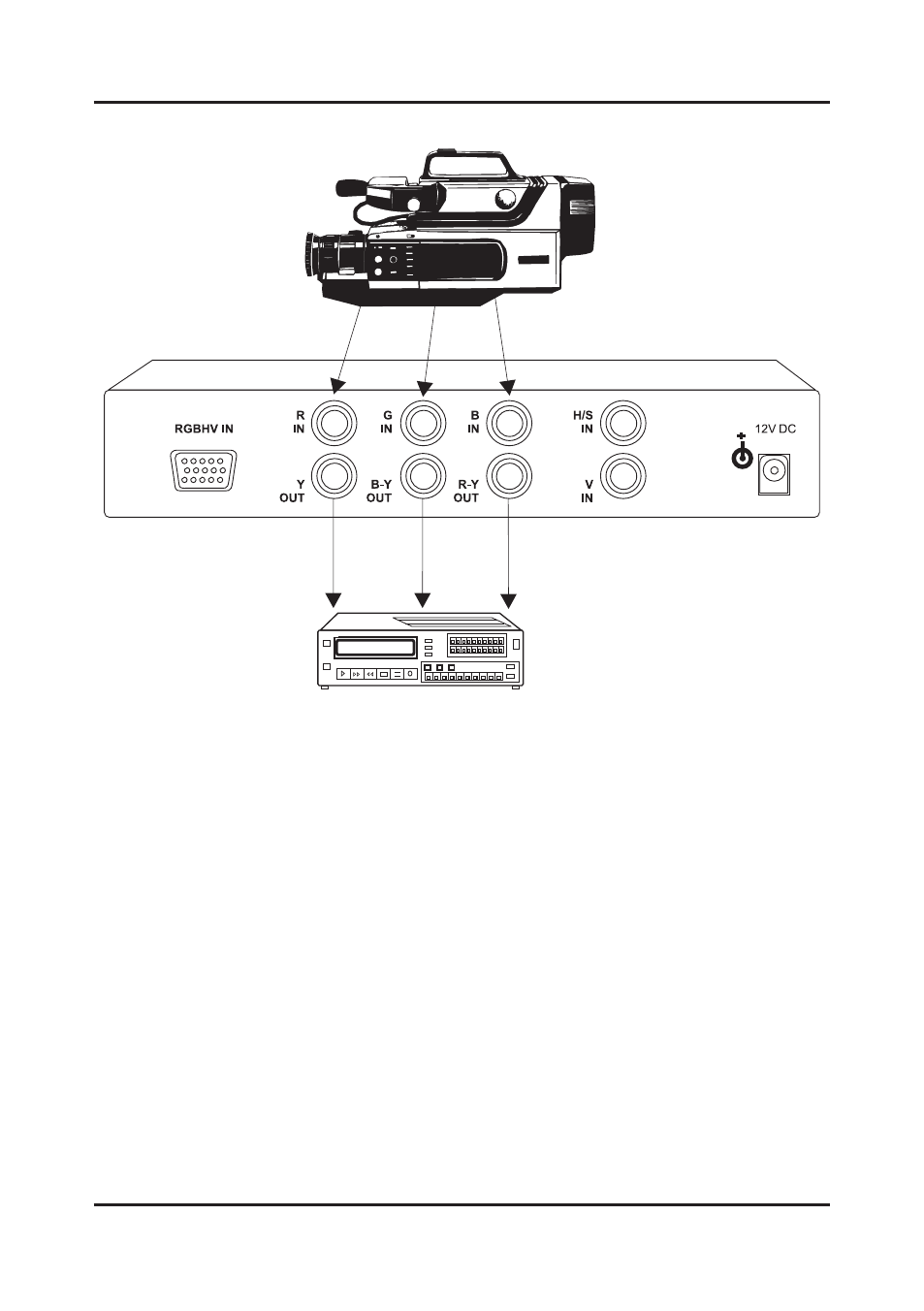

Рис. 2. Преобразование сигнала RGB-камеры для работы
с видеомагнитофоном BETACAM
. Преобразование сигнала RGBS
На рис. 3 иллюстрируется преобразование сигнала RGBs в формат Y,
B-Y, R-Y:
1. Подключите рабочую станцию с выходами RGBS к входным BNC-разъ-
емам R, G, B и H/S.
2. Подключите плазменный монитор к выходным разъемам Y, B-Y и R-Y.
3. Подключите выход источника питания к разъему питания, а источник
питания к электросети.
4. Нажмите кнопку выбора входного формата RGBS.
5. Включите питание FC-14. Загорится подсветка выключателя питания.
Начнется преобразование RGBS-сигнала рабочей станции и его вывод
на плазменный монитор.
Работа с FC-14
