Инструкция по эксплуатации INTRO CAN TAS-T
Страница 4
Advertising
4
8.
Защелкните блок замка обратно в корпус, и закрутите винты на лицевой стороне.
9.
Скоммутируйте провода 16-ти и 14-ти контактных разъемов модуля согласно схемы подключения (Рис. 1).
10. Установите блок замка зажигания на место. Подсоедините к нему штатный разъем, а также 2-х
контактный разъем обходчика иммобилайзера.
11. Установите модуль в скрытном месте, и подсоедините к нему 16-ти и 14-ти контактные разъемы.
12. Проверьте работу системы в целом.

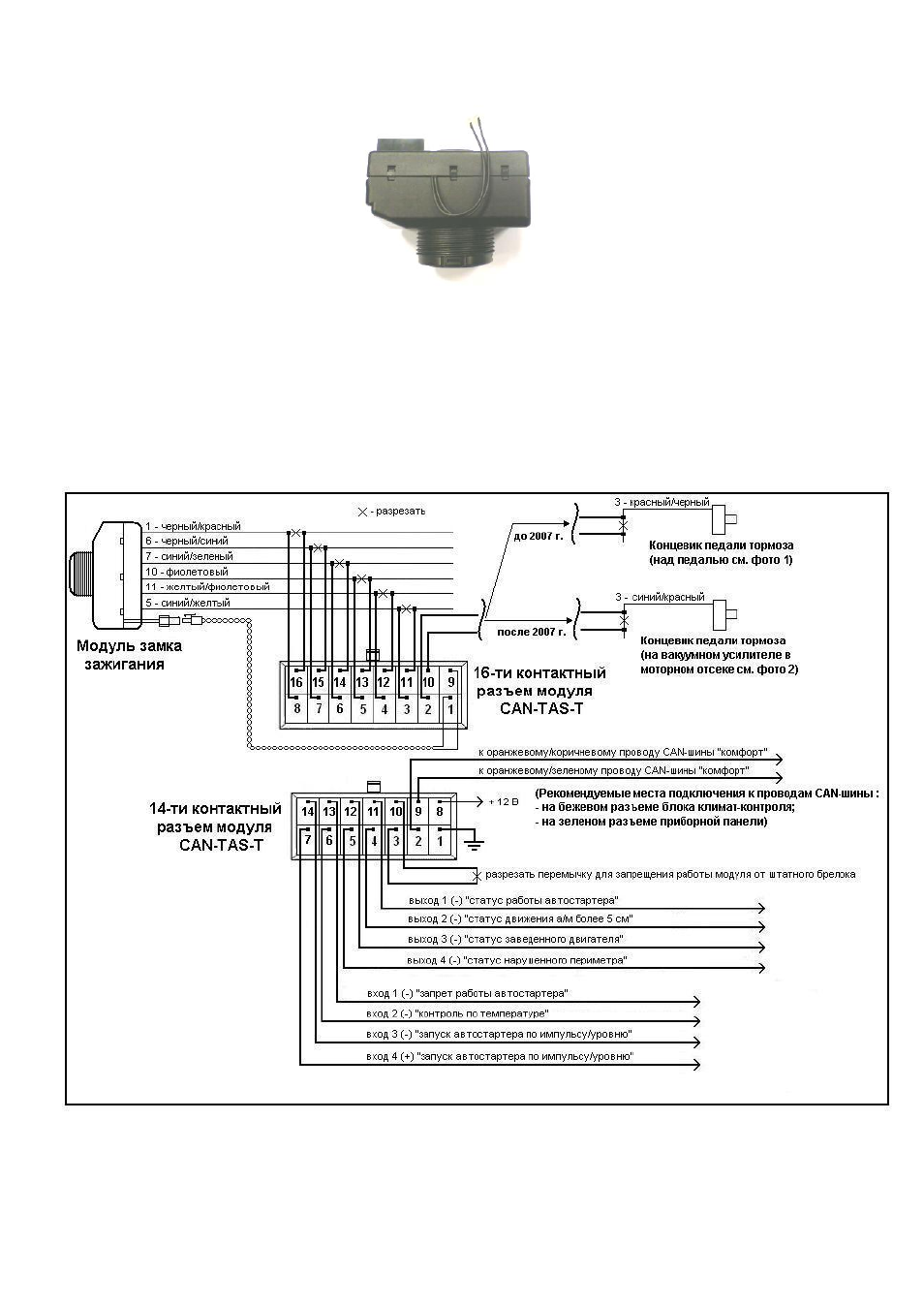

Рис. 1. Схема подключения модуля CAN-TAS-T
