INTRO CAN TAS-T - Инструкция (Страница 2)

2
1.
Назначение
Модуль дистанционного запуска двигателя с функцией турботаймера CAN-ТAS-T (далее модуль) предназначен
для осуществления дистанционного запуска и прогрева двигателя и салона на а/м VW Touareg (2003, 2006 м.г.) и
PORSCHE Cayenne (2003 м.г.) как от штатного брелока а/м, так и по сигналам от дополнительно установленных
систем (сигнализаций, GSM-модулей, дистанционного радиоуправления и др.). В модуле также предусмотрена
возможность режима турботаймера
-
автоматический пуск двигателя на 1-4 минуты для охлаждения турбины и
защиты двигателя с турбонаддувом от преждевременного износа и повреждений в результате тепловых ударов
после длительной работы на повышенных оборотах.
2.
Выводы модуля, установка и подключение
Модуль имеет два соединителя типа MINI-FIT : 14-ти контактный и 16-ти контактный.
14-ти контактный разъем содержит следующие группы выводов:
питание - 2 вывода; CAN-шина - 2 вывода; разрешение работы от штатного брелока а/м - 2 вывода –
перемычка; входы модуля – 4 вывода : запуск/глушение двигателя по положительному или отрицательному
импульсу/уровню сигнала, аварийное глушение двигателя с запретом работы модуля по отрицательному уровню
сигнала, включение режима глушения двигателя при достижении рабочей температуры (90 град.) по отрицательному
уровню сигнала; выходы модуля – 4 вывода отрицательной полярности (открытый коллектор) : статус работы
автостартера, статус работающего двигателя, статус нарушенного периметра (капот, багажник, двери), статус
движения а/м более 5 см.
16-ти контактный разъем содержит следующие группы выводов:
замок зажигания - 14 выводов для подключения к замку зажигания; педаль тормоза - 2 вывода для
подключения к концевику педали тормоза.
Внимание ! Для работы автоматического запуска двигателя, необходимо встраивание в модуль штатного ключа
зажигания для считывания чипа иммобилайзера. В связи с этим, перед установкой системы, в случае необходимости,
приобретите и запрограммируйте на дилерском сервисном центре дополнительный(ые) ключ(и).
Порядок установки и подключения:
1.

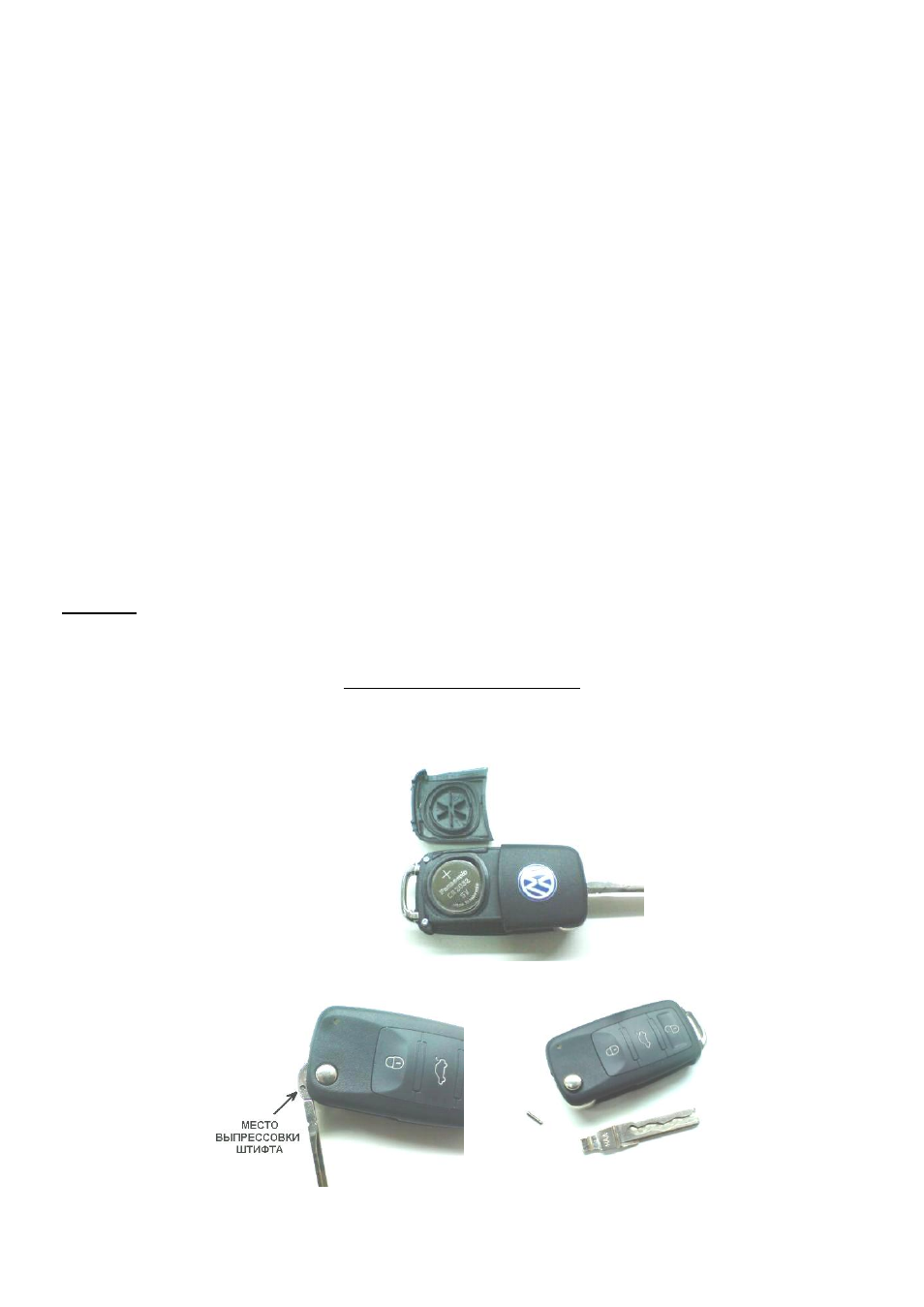

С помощью отвертки отщелкните крышку ключа-брелока, устанавливаемого в модуль, извлеките
батарейку, и защелкните крышку на место.
2. Для большей секретности можно выпрессовать бородку ключа.
