Инструкция по эксплуатации INTRO CAN TAS-T
Страница 3
Advertising
3
3.

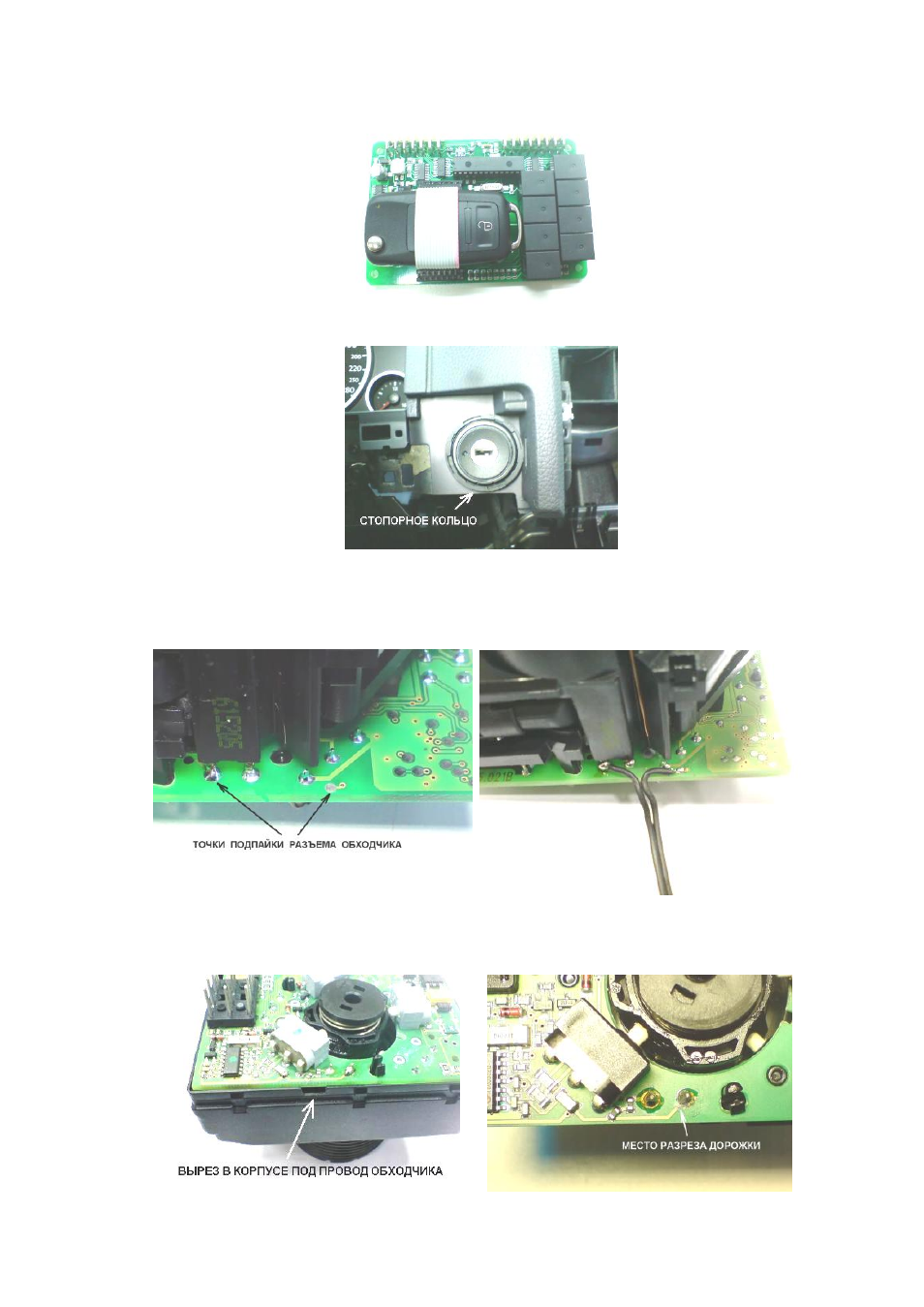

Разберите блок модуля, открутив четыре винта.
4.
Вставьте ключ-брелок под шлейф платы модуля как показано на рисунке, и соберите модуль.
5.
Отсоедините разъем от блока замка зажигания. Открутив стопорное кольцо, снимите блок замка
зажигания.
6.
Для работы обходчика иммобилайзера необходимо подключиться к рамке считывателя. Для этого
открутите два винта с лицевой стороны блока замка. С помощью отвертки расщелкните защелки по
периметру корпуса блока замка, и снимите корпус. Подпаяйте разъем обходчика к указанным точкам.
7.
Сделайте разрез токоведущей дорожки на плате, а также вырез в корпусе блока замка под провод
обходчика как показано ниже.
