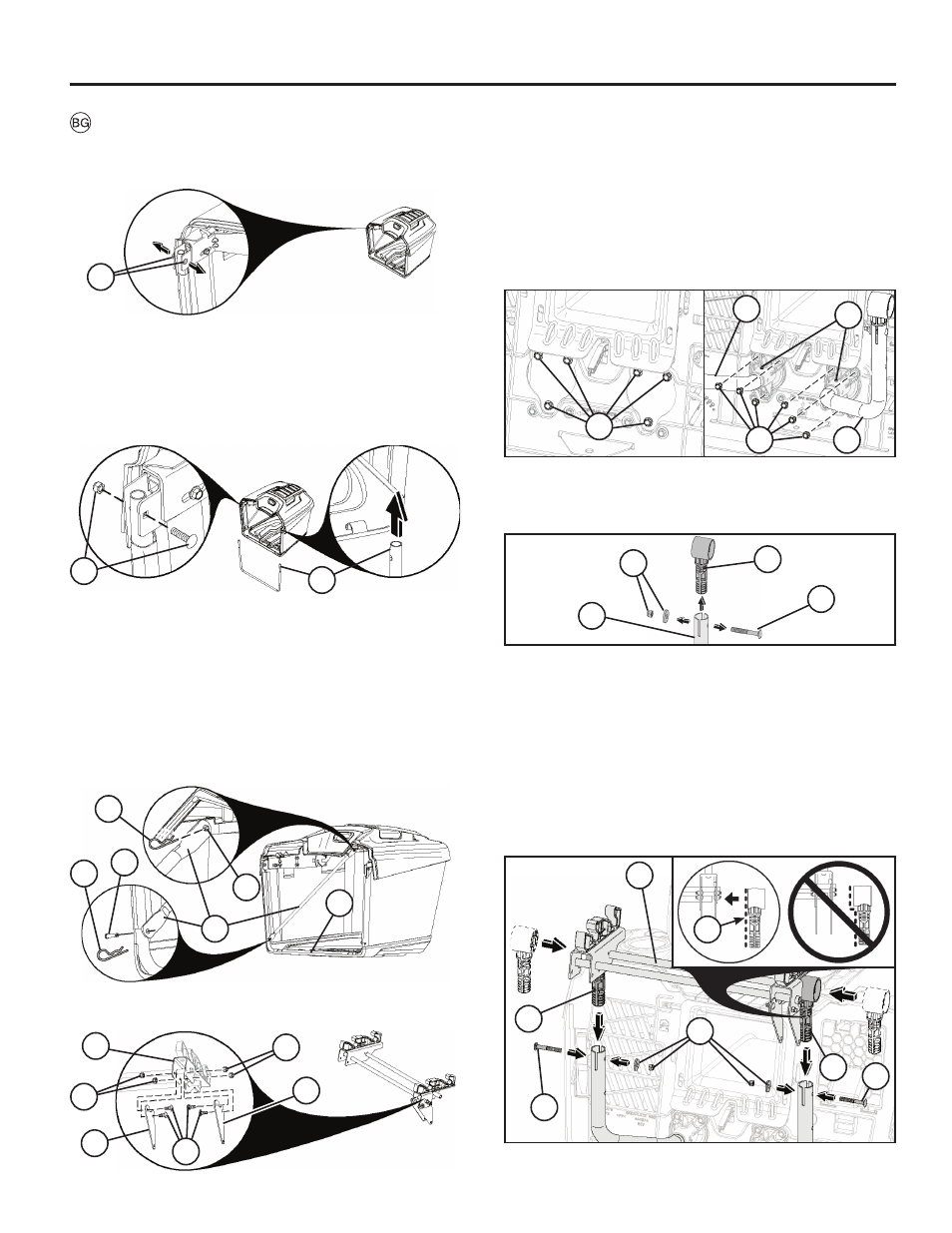

• Свалете гайката, шайбата и носещия болт (8) и извадете
шарнира на сеносъбирача (9) от опорната тръба (10).
• Повторете тези стъпки за двата опорни блока на
сеносъбирача.
• Монтирайте носещите болтове (1) и гайките (2) върху
скобите за горните щифтове (3) и шарнирния модул на
сеносъбирача (4), както е показано.
• Свалете монтажните болтове (5) от задната част на
устройството. Като използвате същите монтажни болтове
(5), монтирайте опорните блокове на сеносъбирача (6)
на задната част на устройството.
• Затегнете болтовете (5) до 30 фут-фунта/40,7 нютон-метра.
• Проверете винтовете (7). Затегнете ги съобразно нуждите.
ВНИМАНИЕ: Не надвишавайте 100 инч-фунта/11,2 нютон-
метра.
• Плъзнете шарнира (9) върху края на шарнирния модул
на сеносъбирача (4).
ЗАБЕЛЕЖКА: Промивният ръб (11) на шарнира на
сеносъбирача (9) трябва да сочи навътре към трактора.
• Повторете действията от противоположната страна.
• Плъзнете заварената конструкция с шарнири на
опорните тръби на сеносъбирача (10), като внимавате и
двата шарнира (9) да са вътре в опорните тръби (10).
• Монтирайте отново носещите болтове, шайбите и
гайките (8), както е показано.
ЗАБЕЛЕЖКА: Гайките трябва да бъдат от вътрешната
страна на опорната тръба на сеносъбирача (10).
ЗА СГЛОБЯВАНЕ НА СЕНОСЪБИРАЧА
• Разгънете сеносъбирача и застанете от дясната страна.
• Свалете носещите болтове (5/16-18 x 1.5) и гайките (1) от
предната част на горната рамка.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (3) в пластмасовия фиксатор отпред на
дъното на сеносъбирача.
• Свалете напречните обтегачи (4) от вътрешността на
блока на сеносъбирача.
• Плъзнете напречния обтегач (4) на щифта (5) в задната
част на горната рамка на сеносъбирача и го обезопасете
с фиксиращата скоба (6).
• Затегнете напречния обтегач (4) с щифта с глава и отвор
(7) в предната част на рамката на сеносъбирача и го
обезопасете с фиксираща скоба (8).
• Повторете действията от противоположната страна.
• Прекарайте предната рамка на сеносъбирача (2) нагоре
през гайките на плата от всяка страна на сеносъбирача.
• Монтирайте отново носещите болтове и гайките (1),
за да свържете предната рамка с горната рамка, като
прекарате сеносъбирача и плата на сеносъбирача между
тях. Затегнете здраво.
ВНИМАНИЕ: Не надвишавайте 100 инч-фунта/11,2 нютон-
метра.
