Инструкция по эксплуатации Husqvarna CTH184T
Страница 30
30

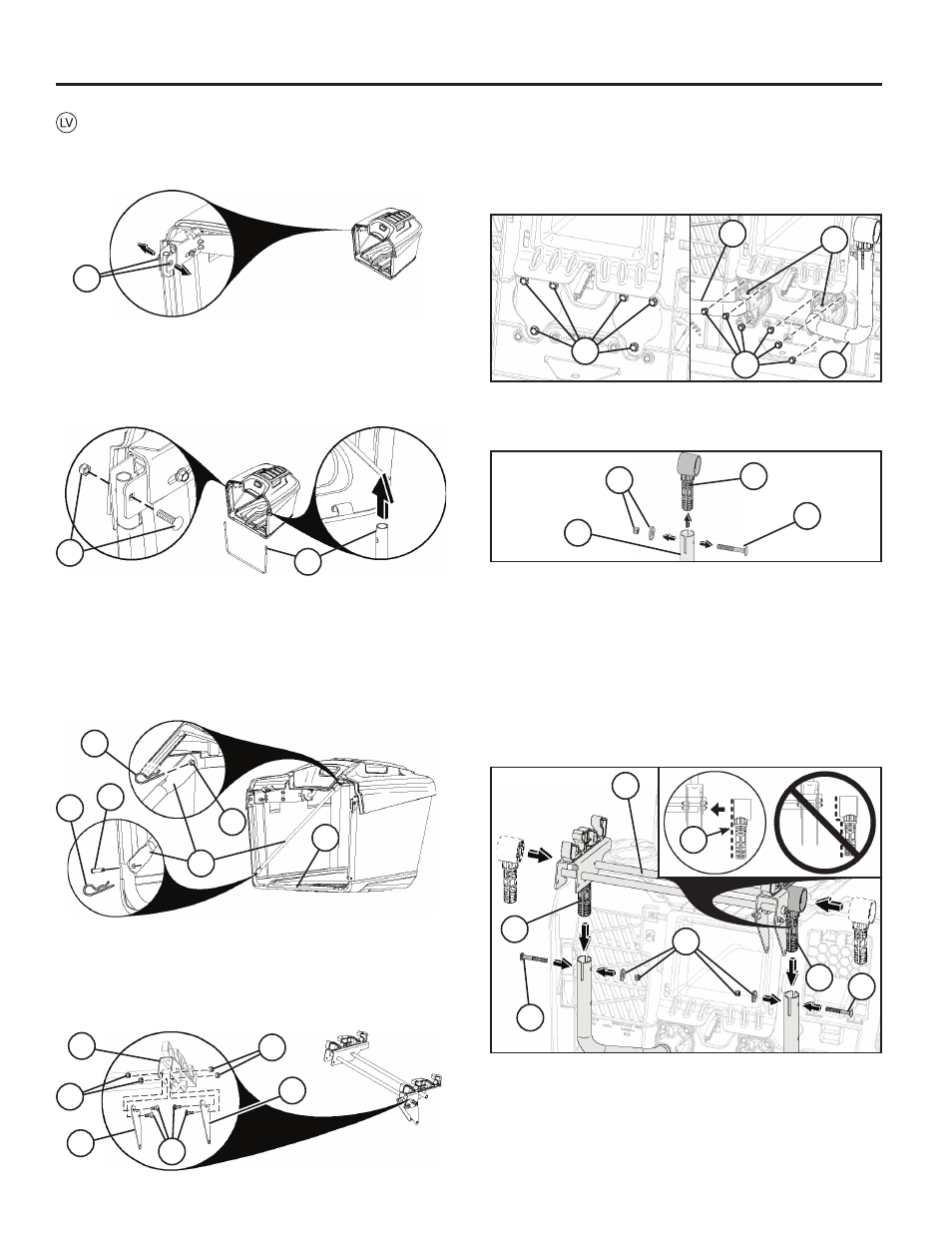

• Noskrūvējiet kontruzgriezni, paplāksni un bultskrūves (8) un
izņemiet maisa locīklu (9) no maisa balsta caurules (10).
• Atkārtojiet šīs darbības abiem maisa balsta mezgliem.
• Izskrūvējiet no ierīces aizmugures stiprinājuma skrūves (5).
Izmantojot tās pašas stiprinājuma skrūves (5), uzstādiet
ierīces aizmugurē maisa balsta mezglus (6).
• Pievelciet
skrūves (5) līdz 30 Ft-Lbs./40,7 Nm.
• Pārbaudiet bezgalvas skrūves (7). Ja nepieciešams, pievelciet.
UZMANĪBU! Nepārsniedziet 100 In-Lbs/11,2 Nm.
• Uzbīdiet maisa locīklu (9) uz maisa locīklas mezgla (4) gala.
PIEZĪME. Maisa locīklas (9) līdzenajai malai (11) jābūt vērstai
virzienā uz zāles pļaujmašīnas iekšpusi.
• Veiciet
tādas pašas darbības zāles pļaujmašīnas otrā pusē.
• Uzbīdiet metināto daļu ar locīklām uz maisa balsta caurulēm
(10), gādājot, lai abas maisa locīklas (9) atrastos maisa
balsta cauruļu iekšpusē (10).
• Uzstādiet atpakaļ bultskrūves, paplāksnes un kontruzgriežņus
(8), kā parādīts attēlā.
PIEZĪME. Kontruzgriežņiem jāatrodas maisa balsta caurules
(10) iekšpusē.
MAISA MONTĀŽA
• Atlokiet maisu un nostājieties labajā pusē.
• Izskrūvējiet bultskrūves (5/16–18 x 1,5) un uzgriežņus (1) no
augšējā rāmja priekšpuses.
• Nofi ksējiet maisa priekšējā rāmja apakšpusi (3) maisa
apakšpusē esošajā fi ksācijas elementā.
• Izņemiet no maisa sistēmas šķērssaites (4).
• Uzbīdiet šķērssaiti (4) uz tapas (5) maisa rāmja aizmugurē
un nostipriniet ar fi ksācijas atsperes skavu (6).
• Nostipriniet
šķērssaiti (4) ar locīklskrūvi (7) maisa rāmja
priekšpusē un nostipriniet ar fi ksācijas atsperes skavu (8).
• Veiciet
tādas pašas darbības zāles pļāvēja otrā pusē.
• Iebīdiet priekšējo maisa rāmi (2) virzienā uz augšu cauri
auduma cilpām, kas atrodas katrā maisa pusē.
• Ieskrūvējiet atpakaļ bultskrūves un uzgriežņus (1), izbīdot tos
cauri maisam un maisa audumam, lai piestiprinātu priekšējo
rāmi augšējam. Cieši pievelciet.
UZMANĪBU! Nepārsniedziet 100 In-Lbs/11,2 Nm.
3
4
5
7
8
6
MAISA BALSTA UZSTĀDĪŠANA
• Ievietojiet bultskrūves (1) un kontruzgriežņus (2) uz
augšējiem locīklas kronšteiniem (3) un maisa locīklas
mezgla (4), kā parādīts attēlā.
8
8
9
10
5
5
6
6
7
4
3
3
2
2
1
2
2
1
1
10
8
8
8
4
11
9
9
