22

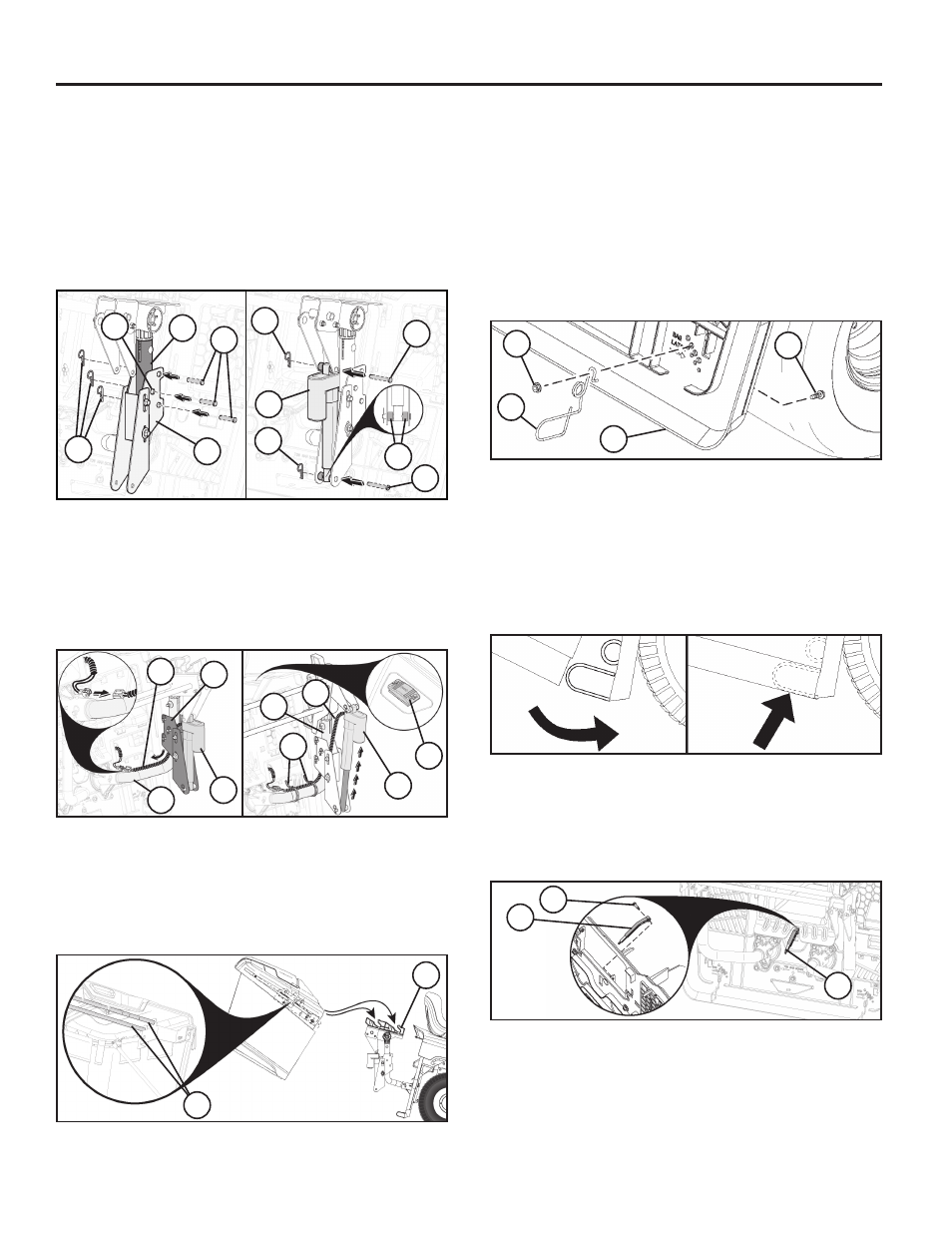

• С тыльной стороны трактора наденьте нижний узел с
отверстиями для болтов (12) на правую опорную трубку
травосборника (10). Совместите центральное отверстие
(13) на верхней скобе с отверстием в опорной трубке
травосборника (10) и закрепите нижний узел с отверстием
для болтов (12) штифтами с головкой и отверстием под
шплинт (14) и шплинтами (15).
• Установите исполнительное устройство (16), как показано
на рисунке. С помощью дистанционных прокладок (17)
отцентрируйте исполнительное устройство (16), как между
верхними, так и нижними скобами и закрепите штифтами с
головкой и отверстием под шплинт (18) и шплинтами (19).
• Протяните кабель в сборе (20) между нижним узлом с
отверстиями для болтов (12) и вдоль опорной трубки
травосборника (10), подсоедините кабель (20).
• С помощью переключателя (21) на правой стороне крыла
полностью выдвиньте исполнительное устройство (16).
Выступающие участки кабеля закрепите на опорной
трубке травосборника (10) кабельными хомутами (22).
Задвиньте исполнительное устройство (16) и убедитесь
в том, что кабель в сборе (20) не выступает и не зажат.
• Установите блок травосборника.
ПРИМЕЧАНИЕ: обе поперечные трубки (23) на сварном
элементе опоры травосборника необходимо поместить
в верхние ложементы (24). Если слегка выдвинуть
исполнительное устройство, это упростит процесс монтажа.
После завершения монтажа произведите необходимую
регулировку блока травосборника (см. главу “Регулировка
травосборника” в данном разделе руководства).
23
24
21
16
16
22
10
20
12
10
20
2
1
3 4
14
15
10 13
12
18
17
16
18
19
19
УСТАНОВКА ПРУЖИННОЙ ЗАЩЕЛКИ
ТРАВОСБОРНИКА
Пружинные защелки травосборника расположены на заднем
щитке (1) - по одной в каждом из его нижних углов.
Перед установкой заглушите двигатель трактора и включите
стояночный тормоз.
• Установите каждую пружинную защелку травосборника
петлевым концом (2) вниз и обращенным в сторону узла
травосборника.
• Вставьте крепежный болт (3) через задний щиток. Пом-
естите изогнутый конец пружинной защелки сборника
на крепежный болт (3) и закрепите его гайкой (4), как
показано на рисунке. Плотно затяните гайку.
РЕГУЛИРОВКА ПРУЖИННОЙ ЗАЩЕЛКИ ТРАВОСБОРНИКА
Если выполнена регулировка высоты узла сборника, может
потребоваться отрегулировать пружинную защелку сборника.
Для осуществления регулировки снимите гайку (4) и
переместите пружинную защелку сборника в соответствующее
отверстие на заднем щитке (1), убедившись в том, что узел
сборника будет надежно закрыт. Снова прочно затяните гайку.
ПРИМЕЧАНИЕ: дно блока травосборника должно касаться
петлевого конца защелки для обеспечения надежной
фиксации в закрытом состоянии.
РЕГУЛИРОВКА РУКОЯТКИ/ЗАСЛОНКИ ЗАПОЛНЕНИЯ СБ-
ОРНИКА
Сместите полное расширение сборника в нужное положение (3).
• Если трава тяжелая/влажная, полностью задвиньте рас-
ширение.
• Если трава легкая/сухая, полностью выдвиньте расши-
рение.
УСТАНОВКА РЫЧАГА / УДЛИНИТЕЛЯ СБОРНИКА
Перед установкой или регулировкой заглушите двигатель
трактора и поставьте его на стояночный тормоз.
• Снимите центральный желоб. (См. главу “Съем
центрального желоба” в разделе 6 данного руководства.)
• Снимите болт (1). Поместите рычаг (2) в паз и установите
обратно болт (1). При необходимости отрегулируйте.
2
1
2
3
