4. Работа системы
10. Рекомендации по установке
4.1. Включение охраны
4.1.1. Включение охраны штатным брелком
Включение
режима охраны осуществляется штатным брелком
автомобиля при запирании дверей. Режим охраны активизируется с
задержкой 25 секунд. Во время этого периода инициализации светодиод
мигает с высокой частотой. По его завершении частота миганий
снижается. Фиксация ультразвуковым датчиком каких-либо возмущений в
течение периода инициализации охраны сопровождается световым
сигналом и повторным отсчетом 25-секундного цикла.
Примечание:
ƒ для отключения ультразвукового датчика необходимо
предварительно
дважды включить/выключить зажигание.
Система откликнется 3-мя короткими звуковыми сигналами.
Далее в течение 20 секунд следует включить режим охраны
обычным образом;
ƒ для отключения ультразвукового и дополнительного датчиков
необходимо предварительно трижды включить/выключить
зажигание. Система откликнется 3-мя короткими звуковыми
сигналами. Далее в течение 20 секунд следует включить режим
охраны обычным образом;
ƒ если к системе подключен модуль управления
стеклоподъемниками М2008, стекла автомобиля будут подняты.
При необходимости можно запретить их поднятие. Для этого
следует однократно нажать служебную кнопку и в течение 60
секунд включить охрану;
ƒ при активизации охраны могут быть сформированы два коротких
звуковых сигнала подтверждения в случае, если включена
программируемая функция №1 (п.8.2);
ƒ в случае, если при включении охраны будут открыты дверь, капот
или багажник автомобиля, система предупреждает об двумя
дополнительными звуковыми сигналами. Режим охраны
включается обычным образом, но нарушенная зона из охраны
исключается до момента ее восстановления (закрытия двери,
багажника, капота);
ƒ в зависимости от конкретного типа автомобиля, система
получает информацию о текущем положении стеклоподъемников.
Поэтому возможны варианты, когда дополнительные сигналы
предупреждения будут формироваться и при опущенных стеклах
автомобиля.
4.1.2. Аварийное включение охраны
Применяется при неисправности штатного брелка автомобиля. Для
включения охраны следует:
30
+
-
13
12 24
1

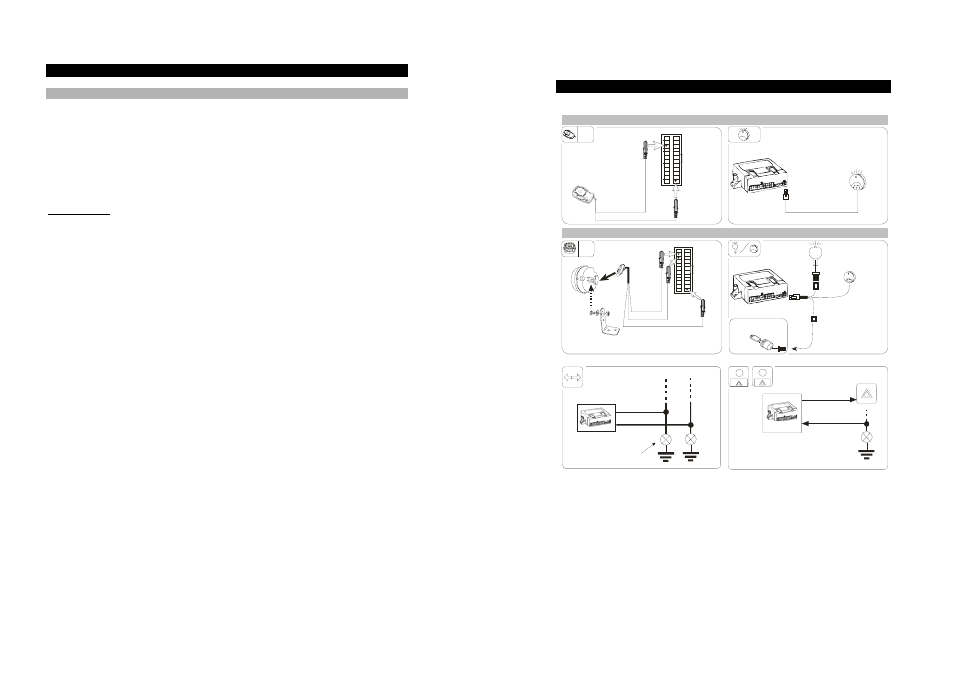

Рис.10.1.
Подключение
сирены М03
Рис.10.3. Подключение
сирены М05
Рис.10.5. Подключение
к лампам сигналов
поворотов
Рис.10.6. Подключение
к кнопке аварийной
сигнализации
Рис.10.4.
Подключение
светодиода, кнопки
электронного ключа
Рис.10.2. Подключение
светодиода/служебной кнопки
13
12 24
1
Сирена М03
M03
M05
P64769 (опция)
КОМПЛЕКТАЦИЯ 3.5
КОМПЛЕКТАЦИЯ 5.0
вставить
в pin 13
вставить
в pin 10
вставить
в pin 10
вставить
в pin 11
вставить
в pin 13
черный/красный
черный
основной
разъем
системы
основной
разъем
системы
красный
красный/синий
черный
голубой
голубой голубой/зеленый
голубой/зеленый
управление
обратная связь
светодиод/кнопка
светодиод
кнопка
соединительный
кабель считывателя
лампы сигналов
поворотов обоих
бортов
лампа сигнала
поворота любого
борта
кнопка включения
аварийной
сигнализации
