Hunter DSP500 series - Инструкция (Страница 26)

4.3 Измерение высоты посадки кузова (дополнительно).
При наличии опции измерения высоты посадки кузова, датчики DSP500 позволяют
проводить точные измерения высоты посадки кузова, используя специальное
приспособление, и сравнивать с данными спецификации. В программе должен быть
соответствующий экран измерения высоты посадки кузова. Процедура измерения
высоты посадки кузова доступна на экране «Сделать дополнительные измерения».
Опустите оси автомобиля, если они были подняты, затем покачайте автомобиль.

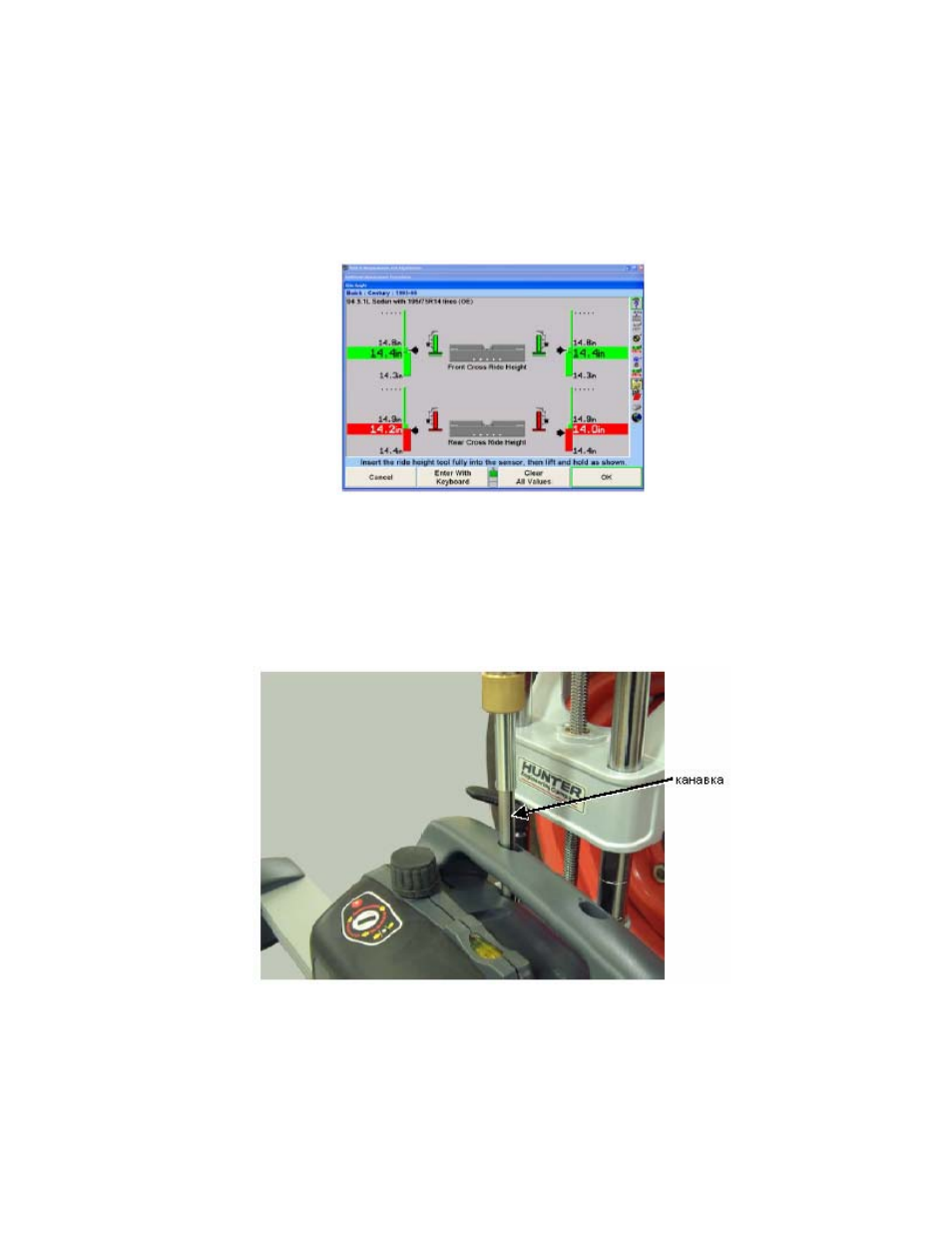

Вставьте штангу приспособления в отверстие на датчике так, чтобы канавка на штанге
была повернута к задней части датчика (см. рис. ниже). Может понадобиться покрутить
штангу приспособления вокруг соей оси, чтобы канавка на штанге совпала с выступом
внутри датчика. Необходимо дослать штангу до упора в датчик.
Замечание: Если не дослать шлангу до конца, то это может сказаться на точности
измерений высоты посадки кузова.
26
