80
Montaj
Aspiratör, duvara monte edilmek için
öngörülmüştür.
•
Montaj işleminde, monte edilmesi gerekli
olabilecek özel aksesuarları da dikkate alınız,
örn. dolaşımlı hava modu için start seti. Ek
olarak verilen montaj talimatlarına dikkat ediniz.
•
Ocak ve aspiratör arasında olması gereken
asgari mesafeye dikkat ediniz (bakınız “Güvenlik
bilgi ve uyarıları, Gerektiği şekilde montaj”)!
•
Hassas yüzeylerde hasar oluşmasını önleyiniz!
Duvarın hazırlanması
ṇ
YARAL ANMA TEHLİKESİ,
MAL ZARARI TEHLİKESİ
Delik açmadan önce, öngörülmüş montaj yerinde,
sıva altına yerleştirilmiş olabilecek elektrik hatlarının
veya başka tesisatların mevcut olup olmadığını
kontrol ediniz.
•
Duvar düz ve dik konumda olmalıdır.
•
Ekteki cıvatalar ve dübeller, sağlam yekpare
duvarlar için kullanılmaya uygundur. Başka
duvar konstrüksiyonları için (örn. alçı plaka,
gözenekli beton, proton duvar tuğlaları) ilgili
uygun sabitleme malzemeleri kullanınız.
Duvarın yeterince sağlam ve gerekli taşıma
gücüne sahip olmasına dikkat ediniz.
•
Delik derinliklerinin, cıvata uzunluklarına uygun
olmasına dikkat ediniz.
•
Dübellerin sıkıca sabitlenmesini sağlayınız.
Aspiratörün azami ağırlığı: 40 kg
Teknik geliştirme çalışmaları çerçevesinde
konstrüksiyon değişiklikleri yapma hakkımız saklıdır.

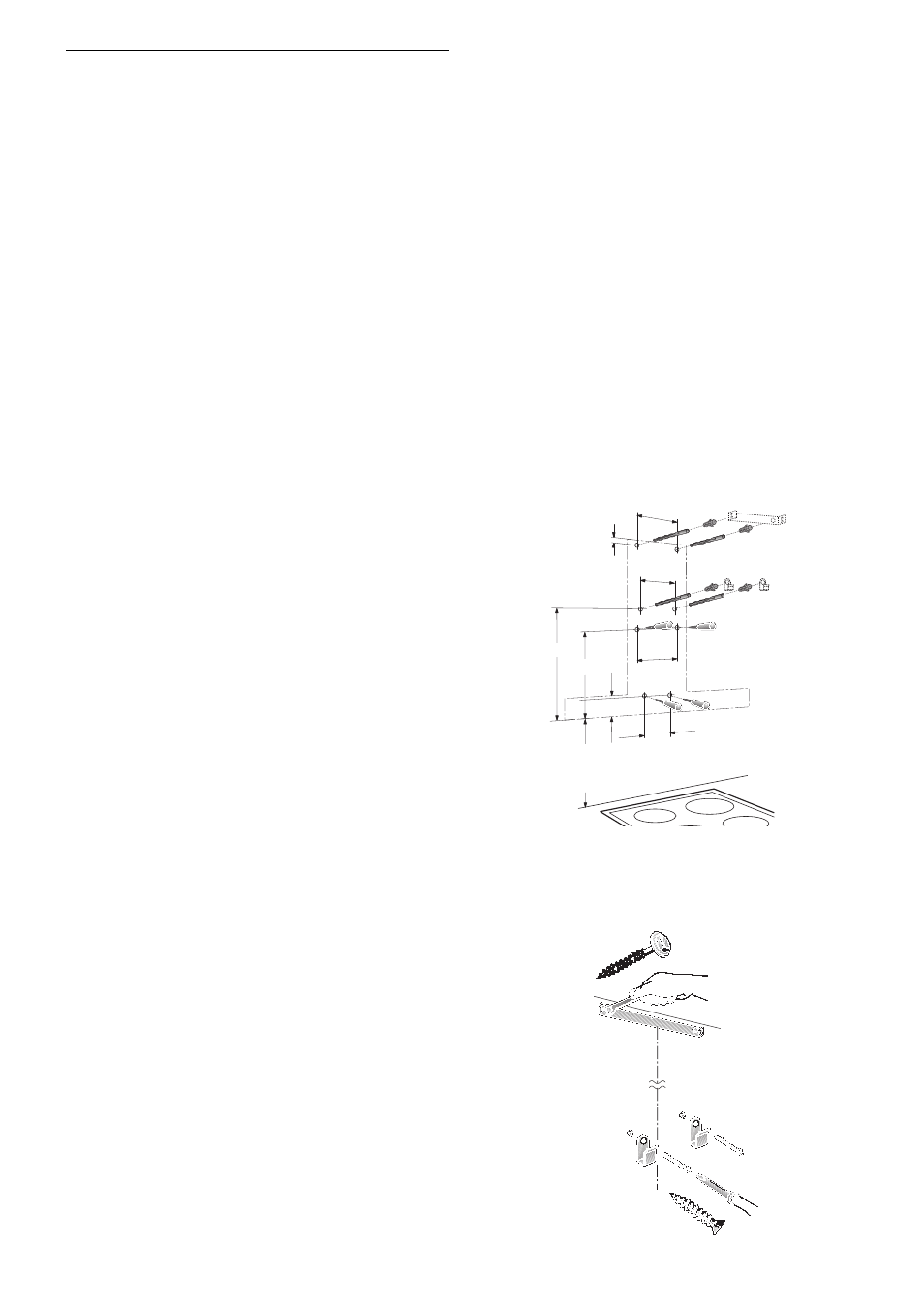

Montaj çalışmasının hazırlanması
1 Yağ filtrelerini çıkarınız (kullanma kılavuzuna
bakınız).
2 Tavandan aspiratörün alt kenarına kadar, duvara
bir orta konum çizgisi çiziniz.
3 Şablonun yardımı ile, cıvataların konumunu
duvara işaretleyiniz ve cihazı daha rahat
asabilmek için, asma alanına cihazın kesitini
hafifçe çiziniz..
ṇ
Ocak – aspiratör arasında asgari mesafenin,
elektrikli ocaklarda 600 mm ve gaz ocaklarında
700 mm olmasına dikkat ediniz. Şablonun alt
kenarı, aspiratörün alt kenarına eşittir.
4 Üst tutma köşebendi için 2 ve alt köşebendi için
de 2 delik (8 mm çapında) açınız ve deliklerin
içine dübelleri duvar ile aynı hizada olacak
şekilde bastırınız.
Bilgi: Monte edilmesi gerekli olabilecek özel
aksesuarları dikkate alınız.
5 Üstteki bir ve alttaki iki tutma köşebendini
vidalayınız.
300
15
230
270
397
473
94
160
min. 600 Elektro
700 Gas
Empfehlung 700
asg. 600 Elektronik ocak
700 Gazlı ocak
Tavsiye 700
