Τοποθέτηση
Ο απορροφητήρας κουζίνας έχει κατασκευαστεί
για την τοποθέτηση σε τοίχο.
•
Κατά την τοποθέτηση προσέξτε επίσης για
ειδικά εξαρτήματα που ενδεχομένως πρέπει
να τοποθετηθούν.
•
Προσέξτε την ελάχιστη απόσταση μεταξύ
εστίας και απορροφητήρα (βλ. "Υποδείξεις
ασφαλείας")!
•
Αποφύγετε τις ζημιές στις ευαίσθητες
επιφάνειες!
Προετοιμασία του τοίχου
ṇ
ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ,
ΚΙΝΔΥΝΟΣ ΥΛΙΚΩΝ ΖΗΜΙΩΝ
Πριν τη διάτρηση ελέγξτε τον προβλεπόμενο χώρο
τοποθέτησης , μήπως υπάρχουν ηλεκτρικοί ή άλλοι
κάτω από το σοβά εγκατεστημένοι αγωγοί.
•
Ο τοίχος πρέπει να είναι επίπεδος και
κάθετος.
•
Οι βίδες και τα ούπατ που παραδίδονται μαζί
με τη συσκευή είναι κατάλληλα για συμπαγή
τοιχοποιία.
Αν πρόκειται να τοποθετηθεί σε τοίχο από
άλλα υλικά (π.χ. γυψοσανίδα, πορώδες
μπετόν, τούβλα Poroton), χρησιμοποιήστε τα
αντίστοιχα μέσα στερέωσης.
Προσέχετε την επαρκή φέρουσα ικανότητα
του τοίχου.
•
Προσέχετε να αντιστοιχεί το βάθος των
τρυπών διάτρησης στο μήκος των βιδών.
•
Φροντίστε για τη σταθερότητα των ούπατ.
Μέγ. βάρος: 40 kg.
Τηρούμε το δικαίωμα αλλαγών στην κατασκευή
στα πλαίσια της τεχνικής εξέλιξης.

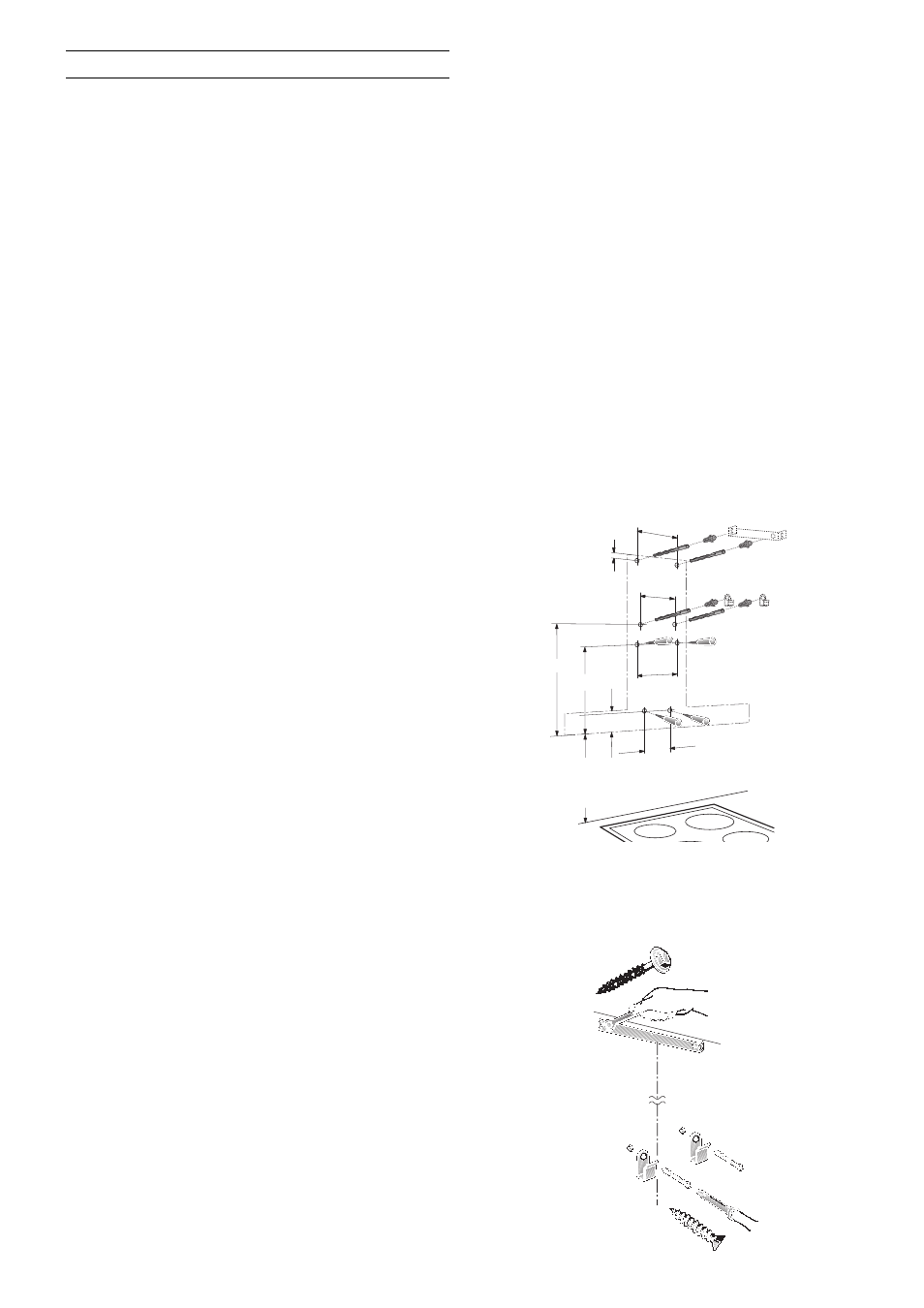

Προετοιμασία τοποθέτησης
1
Αφαιρέστε τα φίλτρα λιπών (βλ. Οδηγίες
χρήσης).
2
Σχεδιάστε στον τοίχο μια κεντρική γραμμή
από το ταβάνι ως την κάτω άκρη του
απορροφητήρα.
3
Με τη βοήθεια του χναριού χαράξτε τα σημεία
για τις βίδες στον τοίχο και για ευκολία στο
κρέμασμα σχεδιάστε το περίγραμμα της
περιοχής ανάρτησης.
ṇ
Προσέξτε την ελάχιστη απόσταση εστίας
απορροφητήρα των 600 mm σε ηλεκτρικές εστίες
ή αντίστοιχα 700 mm σε εστίες αερίου. Η κάτω
άκρη του χναριού αντιστοιχεί στην κάτω άκρη του
απορροφητήρα.
4
Ανοίξτε 2 τρύπες για την πάνω και 2 τρύπες
για την κάτω γωνιά στερέωσης Ø 8 mm και
τοποθετήστε ούπατ πρόσωπο με πρόσωπο με
τον τοίχο.
Υπόδειξη: Προσέξτε ενδεχομένως ειδικά
εξαρτήματα που πρέπει να τοποθετηθούν.
5
Βιδώστε την πάνω και την κάτω γωνιά
στερέωσης.
300
15
230
270
397
473
94
160
min. 600 Elektro
700 Gas
Empfehlung 700
τουλάχ. 600 ηλεκτρική εστία
700 εστία αερίου
Σύσταση 700
