64
Монтаж
Вытяжка предназначена для крепления к стене
кухни.
•
Не забудьте при монтаже установить
предусмотренные детали специальных
принадлежностей, напр., базисный комплект
для режима циркуляции воздуха. Обратите
внимание на прилагаемую в дополнении
инструкцию по монтажу.
•
Соблюдайте минимальное расстояние
между кухонной плитой и вытяжкой
(смотрите «Указания по технике
безопасности», «Правильный монтаж»)!
•
Старайтесь избегать повреждений нестойких
поверхностей!
Подготовка стены
ṇ
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ,
ОПАСНОСТЬ ПОВРЕЖДЕНИЙ
Перед тем как начать сверлить отверстия,
проверьте, нет ли на предусмотренном для
монтажа участке расположенных под
штукатуркой электрических и прочих бытовых
проводов.
•
Стена должна быть ровной и вертикальной.
•
Входящие в комплект поставки винты
и дюбели рассчитаны на массивную
кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона,
пористого бетона, кирпича из поротона)
необходимо использовать соответственно
другие, подходящие средства крепления.
Проследите, чтобы стена обладала
достаточной несущей способностью.
•
Старайтесь, чтобы глубина высверленных
отверстий соответствовала длине винтов.
•
Позаботьтесь о прочной фиксации дюбелей.
Макс. вес вытяжки: 40 кг
В конструкцию могут вноситься изменения в
рамках технического развития.

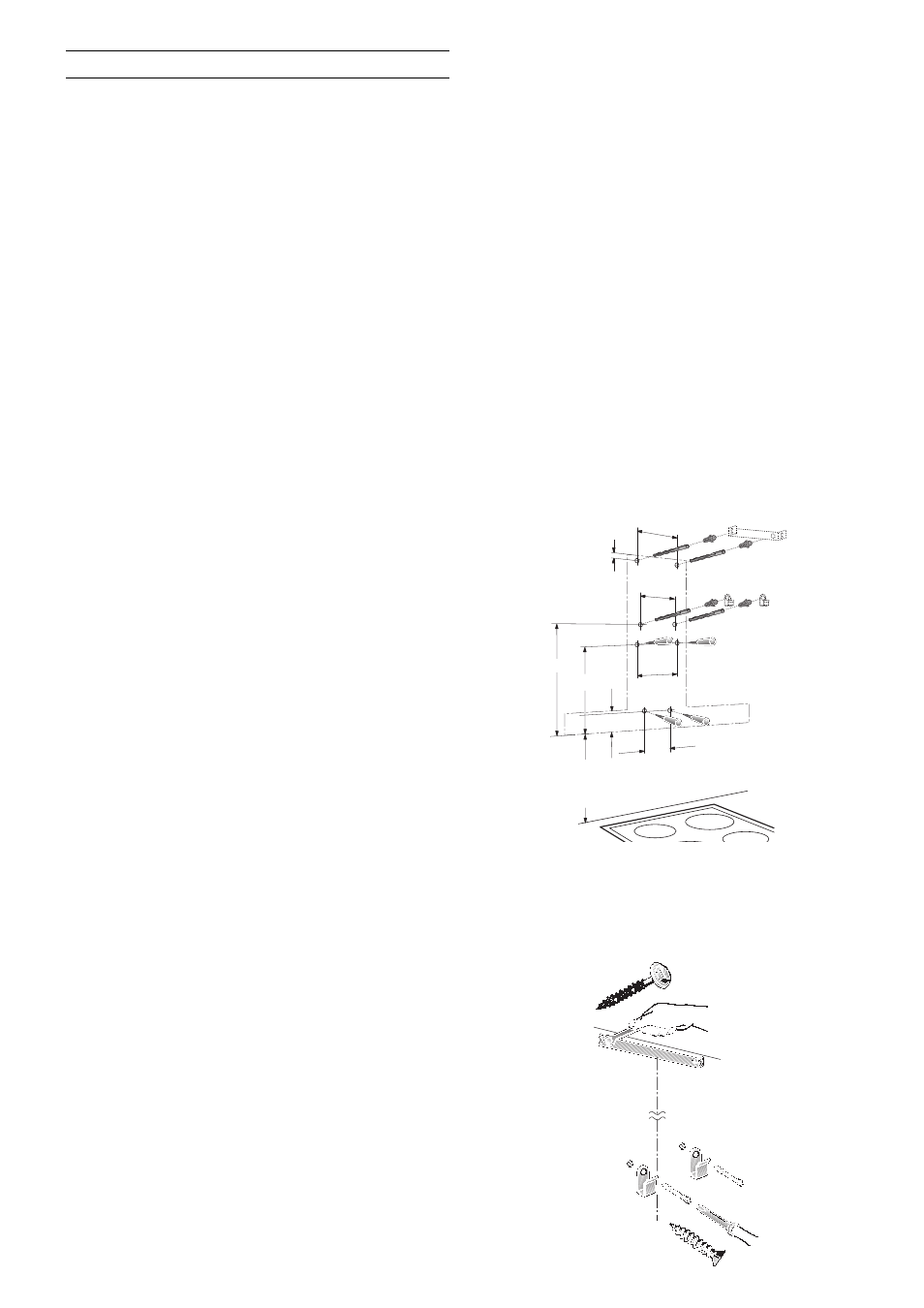

Подготовка монтажа
1 Снимите жироулавливающие фильтры
(смотрите инструкцию по эксплуатации).
2 Начертите на стене осевую линию от потолка
до нижнего края вытяжки.
3 С помощью прилагаемого шаблона
обозначьте на стене точки для крепления
винтов и контур участка подвешивания
вытяжки, чтобы облегчить подвешивание.
ṇ
Соблюдайте минимальное расстояние
между кухонной плитой и вытяжкой,
минимальное расстояние между электроплитой
и вытяжкой - 600 мм, между газовой плитой и
вытяжкой - 700 мм. Нижний край шаблона
соответствует нижнему краю вытяжки.
4 Просверлите 2 отверстия для верхнего и
2 отверстия для нижних крепежных уголков
Ø 8 мм и вдавите дюбели заподлицо со
стеной.
Примечание: Не забудьте при монтаже
установить также предусмотренные детали
специальных принадлежностей.
5 Привинтите 1 верхний и 2 нижних крепежных
уголка.
300
15
230
270
397
473
94
160
min. 600 Elektro
700 Gas
Empfehlung 700
мин. 600 электроплита
700 газовая плита
рекомендация 700
