16
Montáž
Odsavač par je určen pro montáž na stěnu.
•
Při montáži dbejte také na eventuálně
montovatelné díly zvláštního příslušenství, jako
je např. montážní sada pro provoz s cirkulací.
Dodržujte doplňující přiložený montážní pokyn.
•
Dbejte na minimální vzdálenost mezi varným
místem a odsavačem par (viz „Bezpečnostní
pokyny, Odborná montáž“)!
•
Zabraňte poškození choulostivých povrchů!
Příprava stěny
ṇ
NEBEZPEČÍ PORANĚNÍ,
NEBEZPEČÍ VĚCNÝCH ŠKOD
Před vrtáním zkontrolujte určené místo montáže na
přítomnost položených elektrických nebo jiných
instalačních vedení pod omítkou.
•
Stěna musí být rovná a svislá.
•
Přiložené šrouby a hmoždinky jsou vhodné pro
masivní zdivo. Pro jiné stěnové konstrukce
(např. sádrokarton, pórobeton, porotonové
cihly) použijte příslušné upevňovací prostředky.
Dbejte na dostatečnou nosnost stěny.
•
Dbejte na to, aby hloubka vrtaných děr
odpovídala délce šroubů.
•
Zajistěte pevné držení hmoždinek.
Max. hmotnost odsavače par: 40 kg.
Konstrukční změny v rámci technického vývoje
zůstávají vyhrazeny.

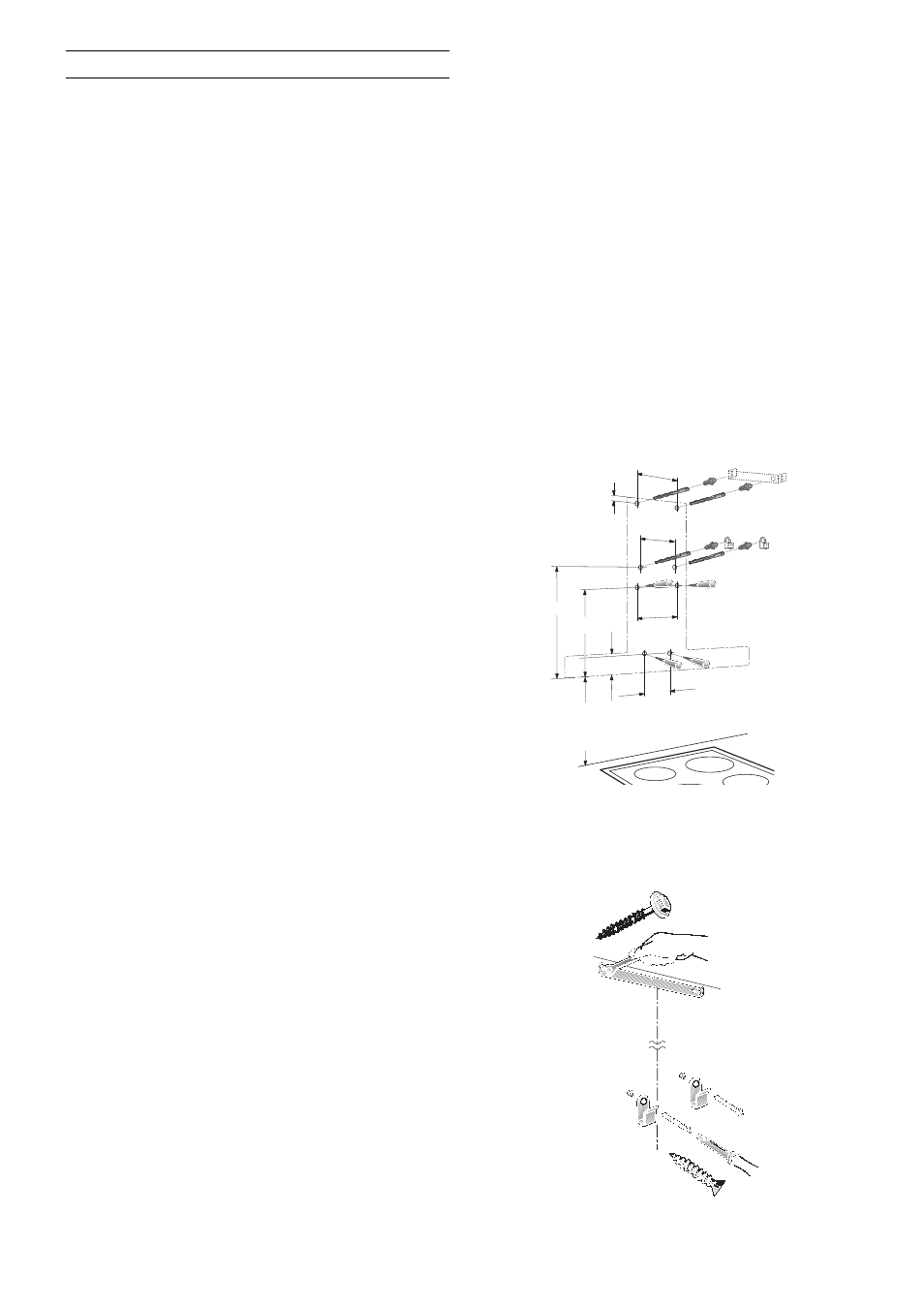

Připrava montaže
1
Vyndejte tukové filtry (viz Návod k použití).
2
Vyznačte na stěnu od stropu až po spodní hranu
odsavače par středovou čáru.
3
Pomocí šablony označte na stěně pozice
šroubů a pro snadnější zavěšení obrys oblasti
zavěšení.
ṇ
Dbejte na minimální vzdálenost varného místa –
od odsavače par, 600 mm u elektrických varných
polí event. 700 mm u plynových varných polí.
Spodní okraj šablony odpovídá spodnímu okraji
odsavače par.
4
Vyvrtejte 2 díry ø 8 mm pro horní a 2 díry pro
spodní přidržovací úhelník a vtlačte hmoždinky
do jedné roviny se stěnou.
Upozornění: Dbejte na eventuálně montovatelné
díly zvláštního příslušenství.
5
Přišroubujte horní a dva spodní přidržovací
úhelníky.
300
15
230
270
397
473
94
160
min. 600 Elektro
700 Gas
Empfehlung 700
min. 600 mm elektrické varné pole
700 mm plynové varné pole
doporučeno 700 mm
