5

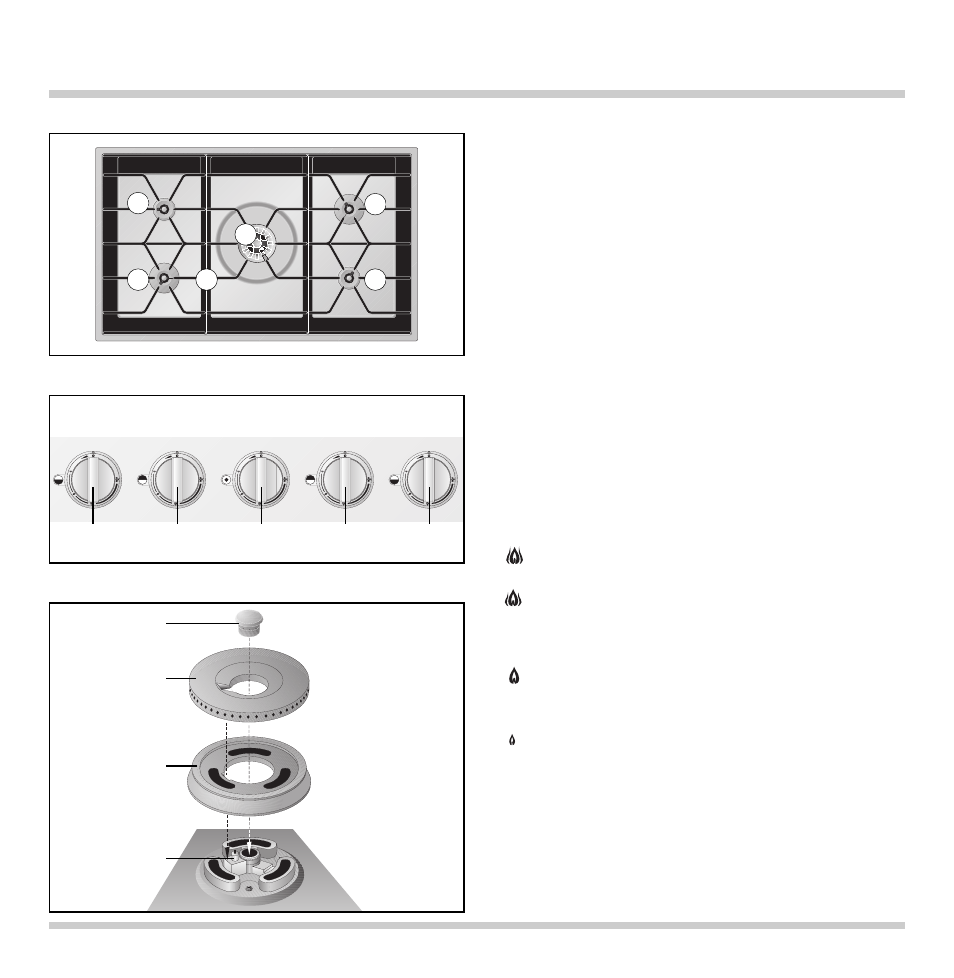

Оборудование прибора
Ручки управления
Детали горелки
1 Решетка под кастрюли (из трех частей)
2 Мощная горелка (для ВОК)
3 Мощная горелка
4 Стандартная горелка
5 Ручка управления передней левой конфоркой
6 Ручка управления задней левой конфоркой
7 Ручка управления средней конфоркой (Вок)
8 Ручка управления задней правой конфоркой
9 Ручка управления передней правой
конфоркой
Обозначения настройки пламени:
0
Выключено
Большая ступень - для внешнего и
внутреннего круга пламени
Малая ступень - для внешнего круга
пламени
Большая ступень - для внутреннего круга
пламени
Выключение - для внешнего круга пламени
Большая ступень - для внутреннего круга
пламени
Выключение - для внешнего круга пламени
Малая ступень - для внутреннего круга
пламени
10 Крышка горелки
11 Кольцо горелки
12 Головка горелки
13 Электрод для автоматического зажигания,
распознавания и контроля пламени
2. Оборудование
11
10
12
13
3
3
4
4
2
1
5
6
7
8
9
