12. Замена насадок
21
Переналадка на газ другого типа
Переналадка на газ другого типа должна
производиться только квалифицированными
специалистами.
Нужные форсунки для газа, требуемого типа,
можно заказать в виде комплекта переналадки.
При этом следует указать тип Вашего прибора
и требуемый тип газа. Замена форсунки может
производиться на уже смонтированном приборе.
Нагрузка при газах всех типов
Номинальная нагрузка для всех типов газов
и значений давления обеспечивается путем
установки форсунки, предусмотренной для газа
требуемого типа в положении большой и малой
ступени (см. Таблицу форсунок).
Замена форсунок малой ступени
• Обесточить прибор и перекрыть подачу газа!
• Снять решетки с панели; снять крышки, кольца
и головки горелок.
• Снять три литые облицовки в задней области
плиты: сначала боковые части, а после этого
среднюю часть.
• Вывинтить гайки крепления панели (на каждой
горелке 3 гайки SW7 и 2 Torx T20 на горелке Вок)
и осторожно снять панель, предварительно
приподняв ее руками.
• Освободить винты обоих защитных щитков,
сдвинуть щитки к середине, а затем снять их.
• Вынуть оси между ручками управления и
газовыми кранами.
• Освободить винты защитных щитков у газовых
кранов и снять щитки.

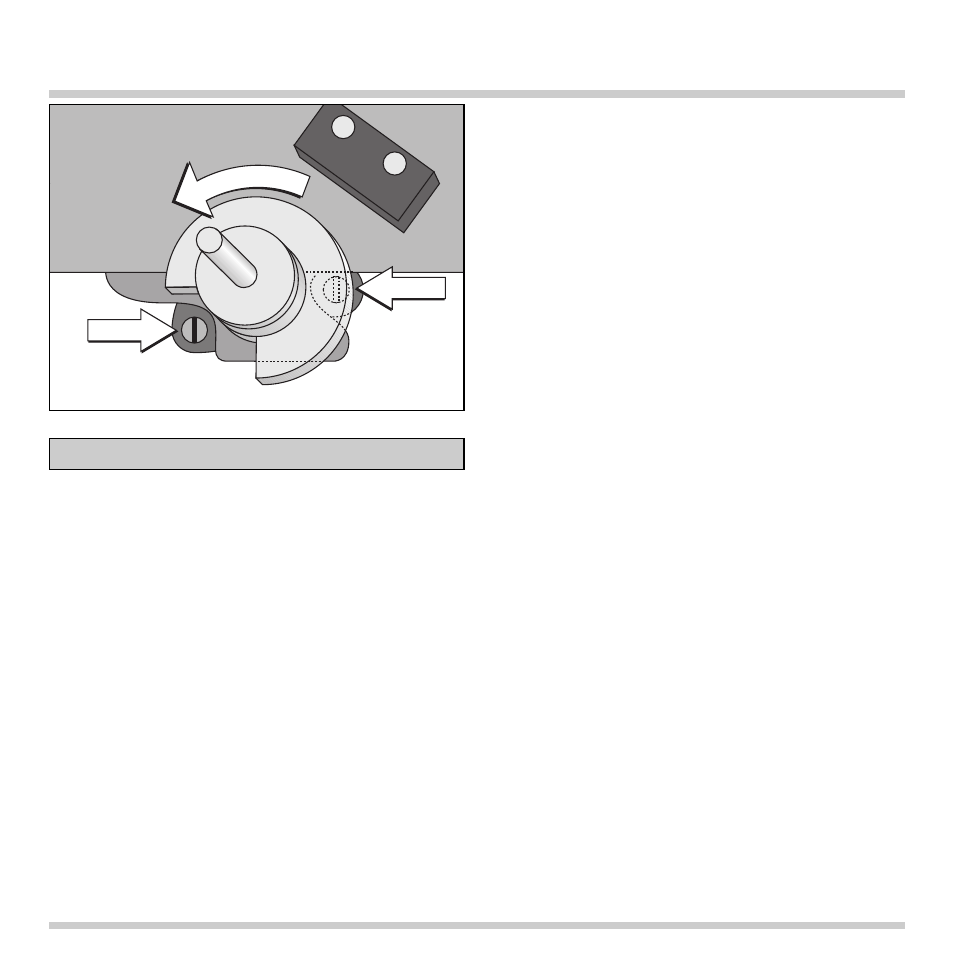

• Повернуть ось крана с пластмассовой частью
так, чтобы выемка оказалась над
соответствующей форсункой. Вывинтить
форсунку и вынуть ее при помощи небольших
щипцов.
Регулировку насадок см. в таблице на стр. 18-20.
Внешняя
форсунка малой ступени
Внутренняя
форсунка
малой
ступени
