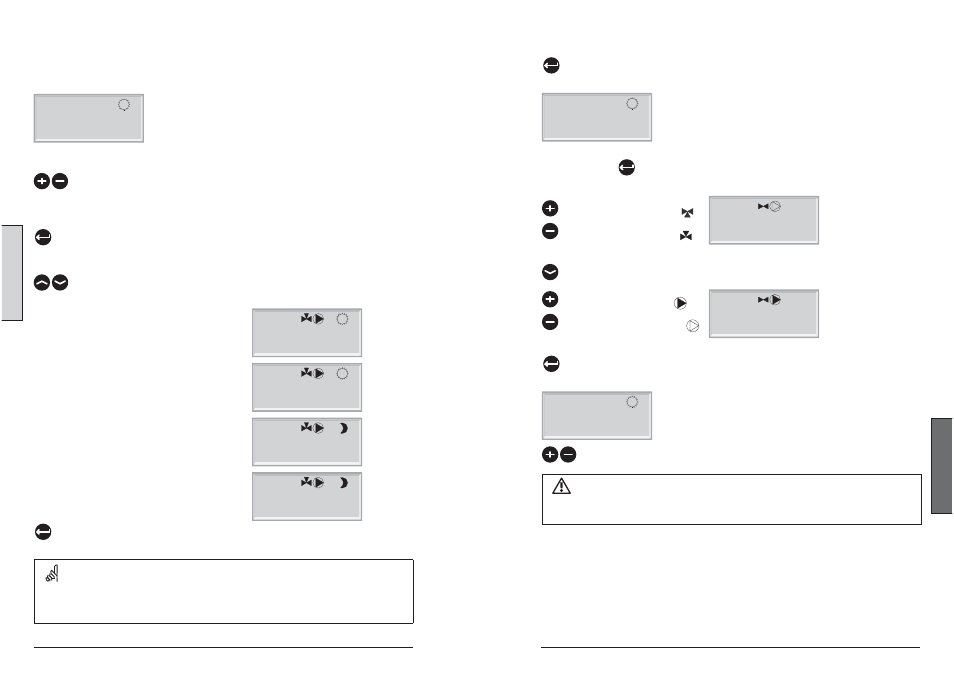

Ежедневное использование
Температура
Для включения подсветки нажмите любую кнопку.
Режим
НОРМА
Темп.
48@½
Установка заданной температуры ГВС
Измените заданную температуру
Обзор температуры
2 сек.
Нажмите кнопку, чтобы просмотреть температуру датчиков (S3, S4, S2),
рассчитанную зону пропорциональности Xp и состояние реле расхода (FS).
Переход между дисплеями температуры
S3:
Фактическая температура подаваемого теплоносителя
Заданная температура подаваемого теплоносителя
S3 треб. T
48@
S3 изм. T
49@
S4:
Фактическая температура возвращаемого теплоносителя
Заданное ограничение температуры возвращаемого
теплоносителя
S4 огр. T
50@
S4 изм. T
24@
Зона пропорциональности Xp, рассчитанная
на основании температуры S2
Фактическая температура подачи
S2 изм. T
78@
Xp ДЕЙСТВ
87K
Реле расхода (FS) не активировано = OFF (выкл)
Реле расхода (FS) активировано = ON (вкл)
FS СТАТУС OFF
Нажмите, чтобы выйти из меню «Обзор температуры».
Если значение температуры выводится на дисплей в виде
"- -"
соответствующий датчик не подключен
"- - -"
датчик замкнут накоротко
DEN-SMT/DK
VI.KT.F4.50
© Danfoss 03/2013
33
Выберите режим управления
Ср.
Режим НОРМА
<
Нажатие кнопки
более 5 сек. переводит контроллер в ручной режим.
Открывается привод М1 (
)
Закрывается привод М1 (
)
клапан Стоп
Pучной pежим
Насос Р1 включен (ON) (
)
Насос Р 1 выключен (OFF) (
)
насос ON
Pучной pежим
Выбор режима управления
Ср.
Режим РУЧНОЙ
<
Ручной режим следует применять только при техническом обслуживании.
В ручном режиме все функции управления и безопасности неактивны!
Управление в ручном режиме
