Инструкция по эксплуатации Danfoss ECL Comfort 110, appl. 116, version 1.08
Страница 13
28 VI.KT.F4.50
© Danfoss 03/2013
DEN-SMT/DK
Danfoss 87H2160.10

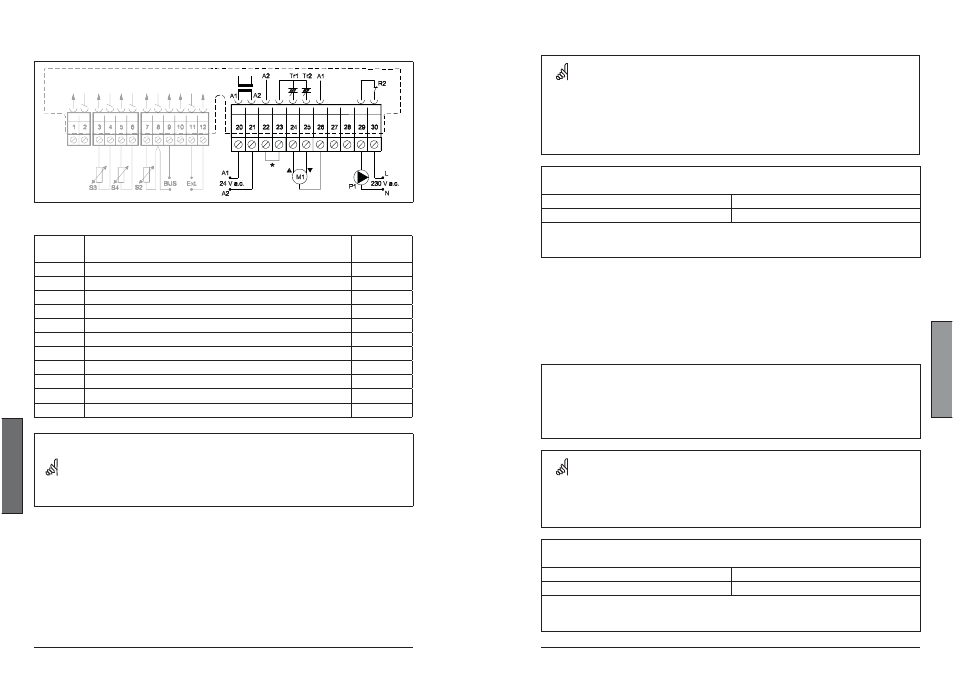

Резервные клеммы для предохранительного термостата
Клемма
Описание
Макс.
нагрузка
20
Напряжение питания 24 В переменного тока - А1
21
Напряжение питания 24 В переменного тока - А2
22
Резервные клеммы для предохранительного термостата
23
Резервные клеммы для предохранительного термостата
24
M1
Привод - открыт
15 ВА
25
M1
Привод - закрыт
15 ВА
26
M1
Привод - А 1
27
Не используется
28
Не используется
29
P1
Фаза для циркуляционного насоса (реле Р2)
30
P1
Реле Р2
4 (2) A
Поперечное сечение кабеля: 0.5 - 1.5 мм
2
ВНИМАНИЕ!!!
Неправильное электрическое подключение может повредить симисторные выходы!
Подключение к электрической сети - 24 В переменного
тока общая информация
DEN-SMT/DK
VI.KT.F4.50
© Danfoss 03/2013
13
Рекомендуемое значение установки для опции «Предельное значение» в системах
ГВС с постоянным расходом имеет такое же значение, как и заданная температура
подаваемого теплоносителя.
Это предотвращает активацию ограничения температуры возвращаемого теплоноси-
теля при нахождении в нерабочем состоянии (расход теплоносителя отсутствует).
«Gain - max.» (Коэффициент влияния - ограничение
максимальной температуры возвращаемого теплоносителя) 4035
Диапазон настроек
Заводские настройки
-9.9 ... 9.9
0.0
Определяет степень влияния на температуру подаваемого теплоносителя, если темпера-
тура возвращаемого теплоносителя выше заданного «предельного значения» (строка 4030)
(Р-регулирование).
Влияние выше 0:
Заданная температура подаваемого теплоносителя увеличивается, когда температу-
ра возвращаемого теплоносителя превышает установленное предельное значение.
Влияние ниже 0:
Заданная температура подаваемого теплоносителя уменьшается, когда температу-
ра возвращаемого теплоносителя превышает установленное предельное значение.
Пример
Предельное значение для возвращаемого теплоносителя активно выше 50 °С. Влияние
установлено на -2.0
Фактическая температура возвращаемого теплоносителя на 2 градуса выше.
Результат:
Заданная температура подаваемого теплоносителя изменится на - 2.0 х 2 = -4.0 градуса.
Обычно настройка в строке 4035 ниже 0 в системах централизованного теплоснабже-
ния с целью избежания слишком высокой температуры возвращаемого теплоносителя.
Как правило, настройка в строке 4035 равна 0 в системах с котлом, потому что приемле-
ма более высокая температура возвращаемого теплоносителя (см. также строку 4036).
«Gain - min.» (Коэффициент влияния - ограничение
минимальной температуры возвращаемого теплоносителя) 4036
Диапазон настроек
Заводские настройки
-9.9 ... 9.9
0.0
Определяет степень влияния на температуру подаваемого теплоносителя, если темпера-
тура возвращаемого теплоносителя ниже заданного «предельного значения» (строка 4030)
(Р-регулирование).
