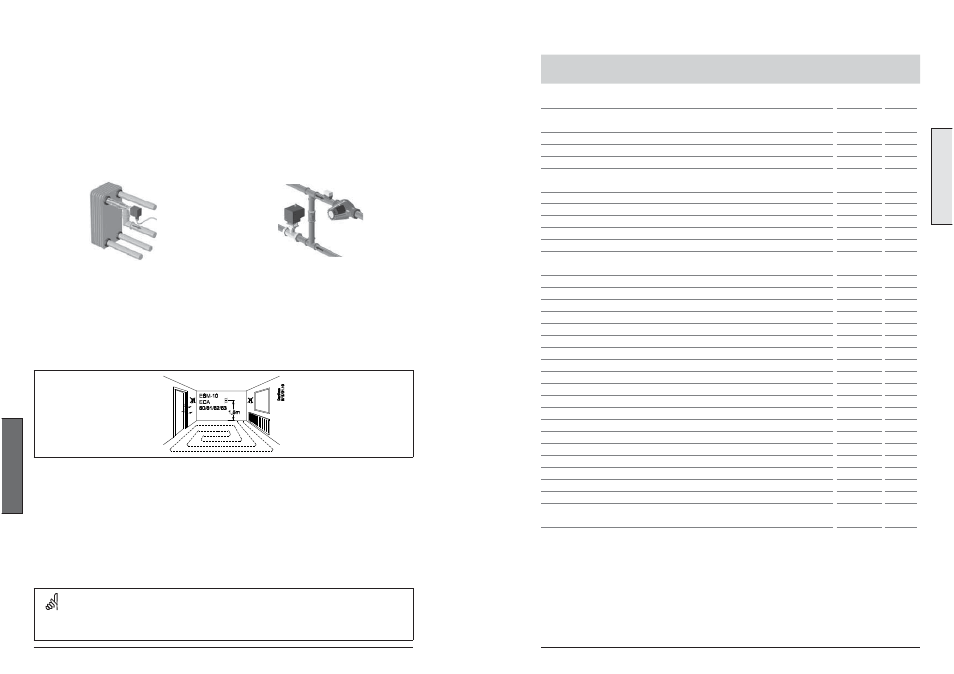

Важно правильно расположить датчики в Вашей системе.
Перечисленные ниже датчики температуры - это датчики, используемые для серии
ECL Comfort, и для Вашей системы могут понадобиться лишь некоторые из них!
Датчик температуры наружного воздуха (ESMT)
Датчиктемпературы наружного воздуха должен быть установлен на той стороне здания, где
вероятность попадания на него прямых солнечных лучей меньше. Его не следует размещать
вблизи дверей, окон или воздуховыпускных проемов системы кондиционирования.
Датчиктемпературы подаваемого теплоносителя (ESMU, ESM-11 или ESMC)
Датчик следует размещать не дальше 15 см от точки смешивания. В системах
с теплообменником фирма «Данфосс» рекомендует установку типа ESMU на
выходе теплоносителя из теплообменника.
Убедитесь в чистоте и гладкости поверхности трубы в месте установки датчика.
Датчиктемпературы обратного теплоносителя (ESMU, ESM-11 или ESMC)
Датчик температуры обратного теплоносителя всегда должен устанавливаться на
в/на трубе обратного теплоносителя.
Датчик температуры воздуха в помещении (ESM-10, или блок
дистанционного управления ECA 61)
Установите датчиктемпературы воздуха втом помещении, где необходимо контро-
лировать температуру. Не устанавливайте его на наружных стенах, вблизи радиа-
торов, окон или дверей.
Датчиктемпературы горячей воды (ESMU или ESMB-12)
Установите датчиктемпературы горячей воды в соответствии со спецификацией
производителя.
Датчиктемпературы котла (ESMU, ESM-11 или ESMC)
Установите датчик в соответствии со спецификацией производителя котла.
Датчик температуры теплоносителя/воздухопровода (типы ESM-11, ESMB-12,
ESMC или ESMU)
Установите датчиктаким образом, чтобы он измерял характерную температуру.
Датчик температуры поверхности (ESMB-12)
Установите датчик на поверхности пола.
Касается датчиков ЕSМ-11: Не перемещайте датчик, после его закрепления на
трубопроводе, для избегания повреждения чувствительного элемента.
Размещение датчиков температуры
DEN-SMT/DK
VI.KT.F4.50
© Danfoss 03/2013
7
Строка С
Завод.
настройки
Ваши
настр.
Темп. мин. (предельное значение
температуры подаваемого теплоносителя, мин.)
2177 11
Темп. макс. (предельное значение
температуры подаваемого теплоносителя, макс.)
2178 11
Предельное значение (ограничение темп. возвр. тепл.) 4030 12
Повыш. - макс. (огр. темп. возвр. тепл. - макс. влияние)
4035 13
Повыш. - мин. (огр. темп. возвр. теплон.- мин. влияние) 4036 13
Время интегрирования (постоянная времени
для ограничение темп. возвр. теплоносителя)
4037 14
Автонастройка 6173
15
Защита привода (защита привода)
6174
16
Xp1 (зона пропорциональности) при 65 °C
6184 16
Xp2 (зона пропорциональности) при 90 °C
6129 16
Тп (постоянная времени интегрирования)
6185 16
Нерабочее состояние Tn
(постоянной времени интегрирования)
6096 17
Работа М1 (продолж. работы регул. клапана с эл-прив) 6186 17
N2 (нейтральная зона)
6187 17
Время открытия
6094 18
Время закрытия
6095 19
Нерабочее состояние S2
6097 19
Приведение в действие Р1 (прив. В действие насоса)
7022 20
Приведение в действие М1 (прив. В действие клапана) 7023 20
Т замерзания Р1 (защита от замерзания)
7077 20
Т отопления Р1 (тепловая нагрузка)
7078 20
Т замерзания Р1 (защита от замерзания)
7093 21
Внешнее управление с блокировкой автоматики
7141 21
Мин. время включ. (миним. вр.вкл. редукт. электроприв) 7189 21
Авторежим перехода на летнее/зимнее время
7198 22
Адрес ЕСL (ведущий / ведомый)
7199 22
Тип 7600
23
Номер кода
8300 24
Вер. (номер версии)
8301 24
Подсветка (яркость дисплея)
8310 24
Контраст (контраст дисплея)
8311
24
Язык 8315
25
10 °C
90 °C
50 °C
0.0
0.0
25 с
OFF(выкл)
OFF(выкл)
50 К
120 К
20 с
120 с
15 с
3 К
ОFF(выкл)
2.0 с
ОFF(выкл)
ОFF(выкл)
ОFF(выкл)
10 °C
20 °C
10 °C
ОFF(выкл)
3
ОN(вкл)
15
116
XXXX
XXXX
16
10
English
(англ.).
Общая информация о настройках
✐
