Влияние выше 0:
Заданная температура подаваемого теплоносителя увеличивается, когда
температура возвращаемого теплоносителя опускается ниже установленного
предельного значения.
Влияние ниже 0:
Заданная температура подаваемого теплоносителя уменьшается, когда
температура возвращаемого теплоносителя опускается ниже установленного
предельного значения.
Пример
Предел обратки устанавливается на 50 °C.
Влияние устанавливается на -3.0.
Фактическая температура обратки на 2 °C выше установленной
Результат:
Заданная температура подачи изменится -3.0 x 2 = -6.0 градусов.
Обычно данное значение ниже 0 в системах центрального
теплоснабжения, что позволяет избежать слишком высокой
температуры возвращаемого теплоносителя.
Если датчик температуры возвращаемого теплоносителя используется только для
функции мониторинга, установки в строках 4035 и 4036 должны быть 0.0.
«Intgr. time» (Время интегрирования - постоянная времени для
ограничения температуры возвращаемого теплоносителя)
4037
Диапазон настроек
Заводские настройки
OFF (выкл) / 1 ... 50 сек.
25 сек.
Регулирует скорость адаптирования температуры возвращаемого теплоносителя
к заданной температуре возвращаемого теплоносителя (l-регулирование).
OFF (выкл):
«Время интегрирования» не влияет на функцию регулирования.
1:
быстрая адаптация заданной температуры
50:
медленная адаптация заданной температуры
DEN-SMT/DK
VI.KT.F4.50
© Danfoss 03/2013
27

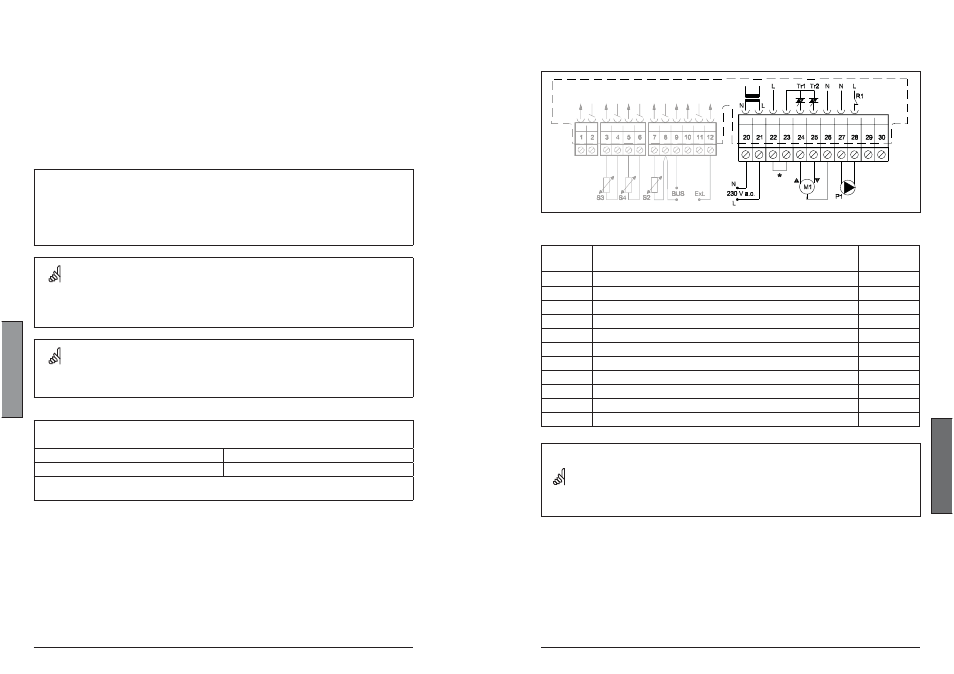

Danfoss 87H2162.10
* Резервные клеммы для предохранительного термостата
Клемма
Описание
Макс.
нагрузка
20
Напряжение питания 230 В переменного тока - нейтраль (N)
21
Напряжение питания 230 В переменного тока - фаза (L)
22
Резервные клеммы для предохранительного термостата
23
Резервные клеммы для предохранительного термостата
24
M1
Привод - открыт
15 ВА
25
M1
Привод - закрыт
15 ВА
26
M1
Привод - А 1
27
P1
Циркуляционный насос - нейтраль
28
P1
Циркуляционный насос - фаза (реле Р1)
4 (2) A
29
Не используется
30
Не используется
Поперечное сечение кабеля: 0.5 - 1.5 мм
2
ВНИМАНИЕ!!!
Неправильное электрическое подключение может повредить симисторные выходы!
Подключение к электрической сети -
24 В переменного тока общая информация
