42
Необходимый инструмент и материалы:
(подготавливаются техническим специалистом по монтажу)
1. Снимите изоляцию с кабеля питания, как показано на рисунке.
- Снимите 20мм. изоляции провода.
2. Вставьте оба конца кабелей питания в соединительную гильзу.
3. Произведите обжим провода через гильзу при помощи инструмента.
Провод с каждой стороны должен быть обжат в двух местах.
- Для обжима использовать инструмент с обжимным размером 8 мм.
- После обжима потяните за концы проводов для проверки надежности
соединения.
4. Оберните место соединения изолентой дважды и наденьте поверх
изоленты термоусадочную трубку.
5. Нагрейте термоусадочную трубку.
6. Окончательно изолируйте соединение при помощи изоляционной
ленты.

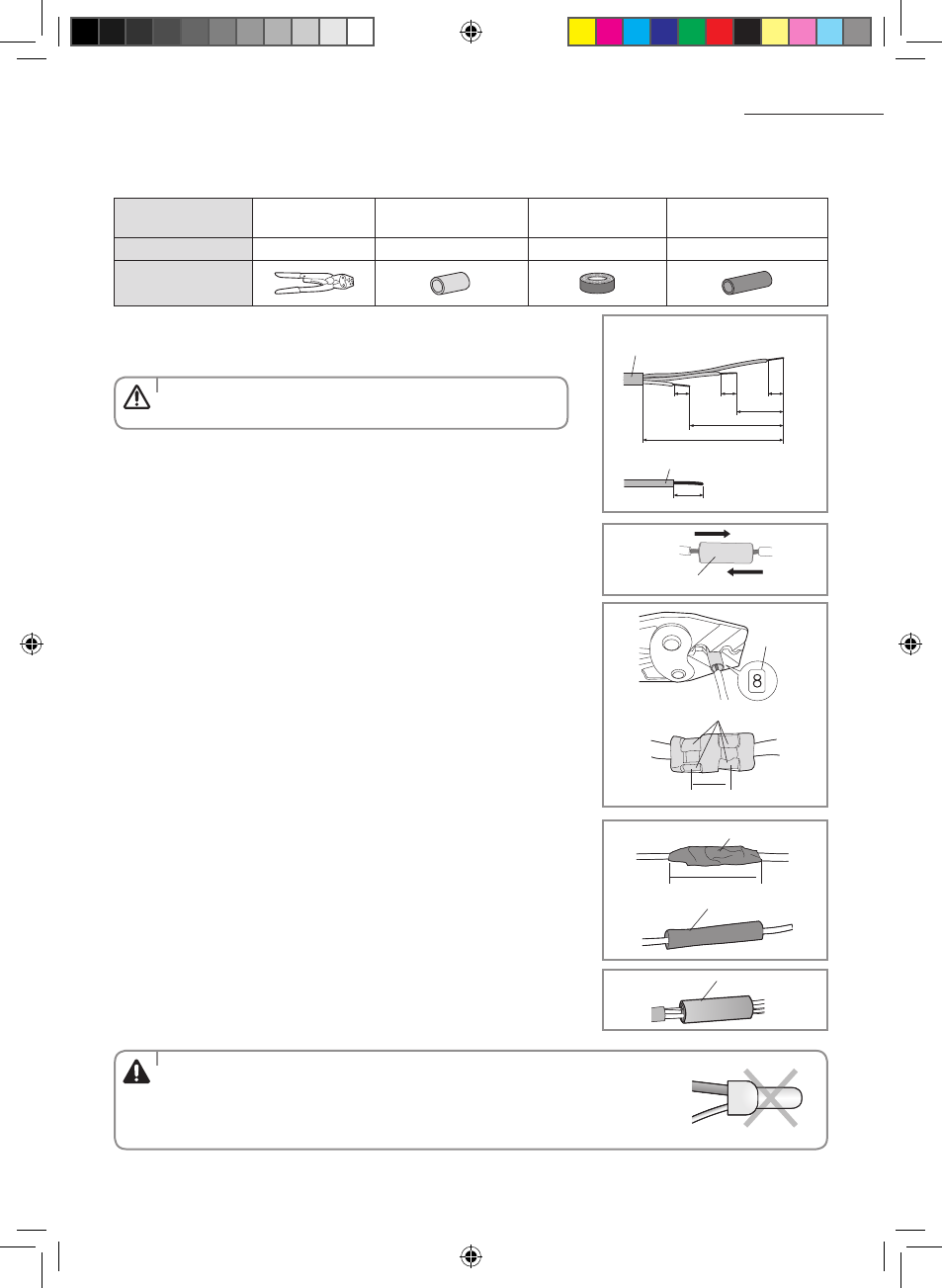

Порядок работ по удлинению сетевого кабеля
Наименование Компрессор Гильза соединительная
Лента
изоляционная
Трубка
термоусадочная( мм )
Модель MH-14 20xØ7,0(ВхД.Н.) Ширина 18 мм 50xØ8,0(ДхД.Н.)
Внешний вид
40 мм
Изоляционная лента
Термоусадочная трубка
Ед. изм.: мм.
120
60
20 20 20
180
Кабель питания
20
Провода кабеля питания
Соединительная гильза
Обжимной
диаметр
Обжать в 4-х местах
5 мм
Изоляционная лента
• После снятия изоляции необходимо надеть термоусадочную трубку.
• В случае удлинения кабеля питания запрещается использовать обжимные наконечники
круглой формы.
- Неправильное соединение может явиться причиной поражения электрическим током
или пожара.
ВНИМАНИЕ
ОСТОРОЖНО
