34

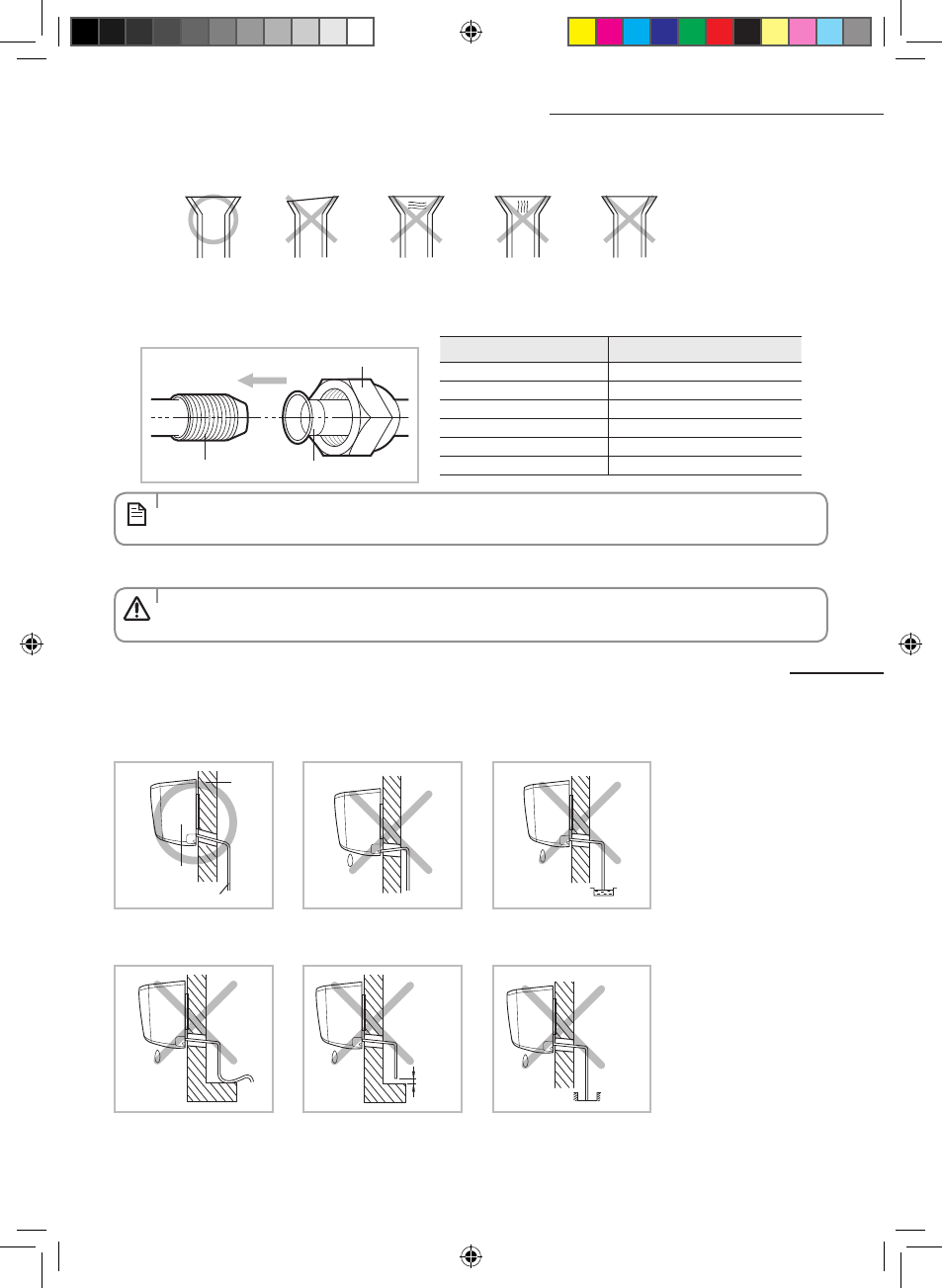

Резка или развальцовка трубки
Наружный диаметр Крутящий момент (кгс • см)
ø6,35 мм 140~170
ø9,52 мм 250~280
ø12,70 мм 380~420
ø15,88 мм 440~480
ø19,05 мм 990~1210
ø22,23 мм 990~1210
Внутренняя выпускная трубка Соединительная трубка
Накидная гайка
5. Проверьте, правильно ли вы развальцевали трубку (примеры неправильной развальцовки трубок даны ниже).
6. Выровняйте трубки, чтобы можно было их легко соединять. Затяните накидные гайки сначала руками, а затем
с помощью динамометрического ключа, прикладывая такие крутящие моменты:
7. Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 36~38.
Правильно Неравномерная
толщина
Трещины Повреждена
поверхность
Наклон
• Чрезмерный крутящий момент может стать причиной утечки газа. В случае пайки трубок в трубку должен
нагнетаться азот (50 Па). Соединения должны быть доступными и удобными для обслуживания.
• Затяните накидную гайку динамометрическим ключом указанным способом.
Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.
Установка и присоединение сливного шланга внутреннего блока
При установке сливного шланга для внутреннего блока, проверьте, насколько адекватно сливается конденсат.
Пропуская сливной шланг сквозь отверстие в стене диаметром 65 мм, проверьте следующее:
ПРИМЕЧАНИЕ
ОСТОРОЖНО
Стена
Внутренний блок
Сливной шланг
У сливного шланга НЕ должно
быть наклона вверх
Конец сливного шланга не должен
находиться под водой
Сливной шланг не должен
резко изгибаться.
Между концом сливного
шланга и землей сохраняйте
просвет не менее 5 см.
Меньше,
чем 5 см
Не опускайте конец сливного
шланга в углубление.
Канавка
