2 . Откройте переднюю решетку.
3 . Удалите винт, крепящий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к
клеммам. (См. рисунок ниже)
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте переднюю решетку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.
9. Подсоедините провода к клеммам как показано на рисунке.
• На каждом проводе указан номер соответствующей ей клеммы.
• Конец провода должны быть закруглен
• После подключения проводов убедитесь, что номера контактов на внутреннем/наружном блоке совпадают.
• Винты на клеммной колодке не должны отвинчиваться усилием менее 12 кгс•см.
10. Присоедините заземляющий провод к клеммам заземления.
11. Закройте крышку клеммной колодки, туго закрутив винт.
• Если вы живете в России и Европе, проконсультируйтесь с уполномоченным поставщиком, как определить полное
сопротивление источника электропитания, прежде чем монтировать устройство.
• Надежно соединяйте провода, чтобы их нельзя было легко вытащить. (Плохой контакт может привести к
выгоранию проводов).
• Присоединяйте провода в соответствии с цветовыми кодами, справляясь по электрической схеме.
• Провод питания и соединительный провод должен выбираться в соответствии со спецификацией, приведенной
на стр. 34.
• На каждом проводе нанесен соответствующий ей номер клеммы.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ВНИМАНИЕ
ОСТОРОЖНО
1. Удлините соединительный провод, если это необходимо.
• Не соединяйте два или большее число различных проводов для увеличения длины.
Это может привести к возгоранию.
ОСТОРОЖНО

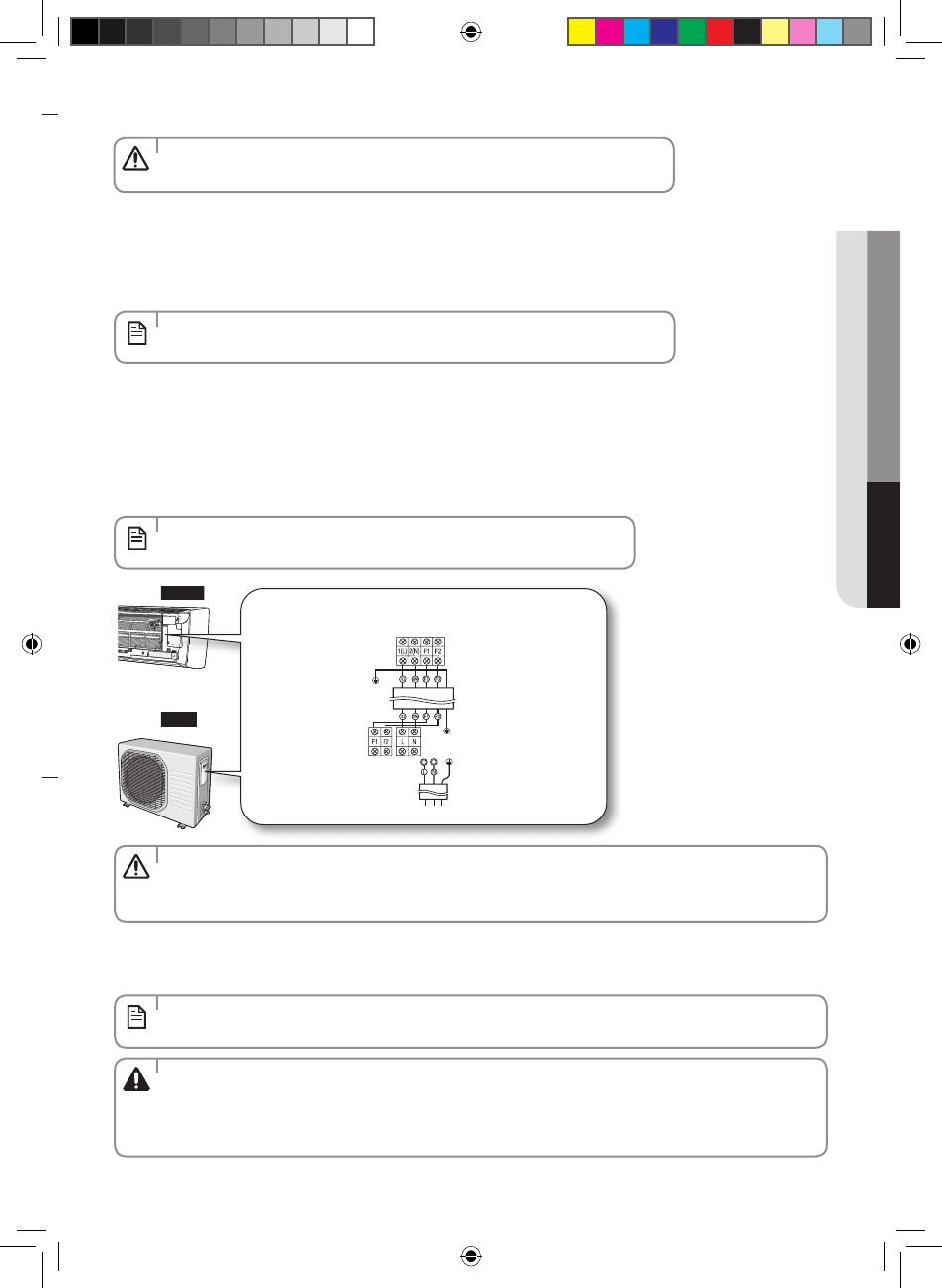

Внутренний блок
Наружный блок
 09/12/18 (485 Тип соединения )
Внутренний блок
Наружный блок
Провод заземления
(Зеленый/Желтый)

Провод заземления
(Зеленый/Желтый)

