29
РУ
CC
KИ
Й

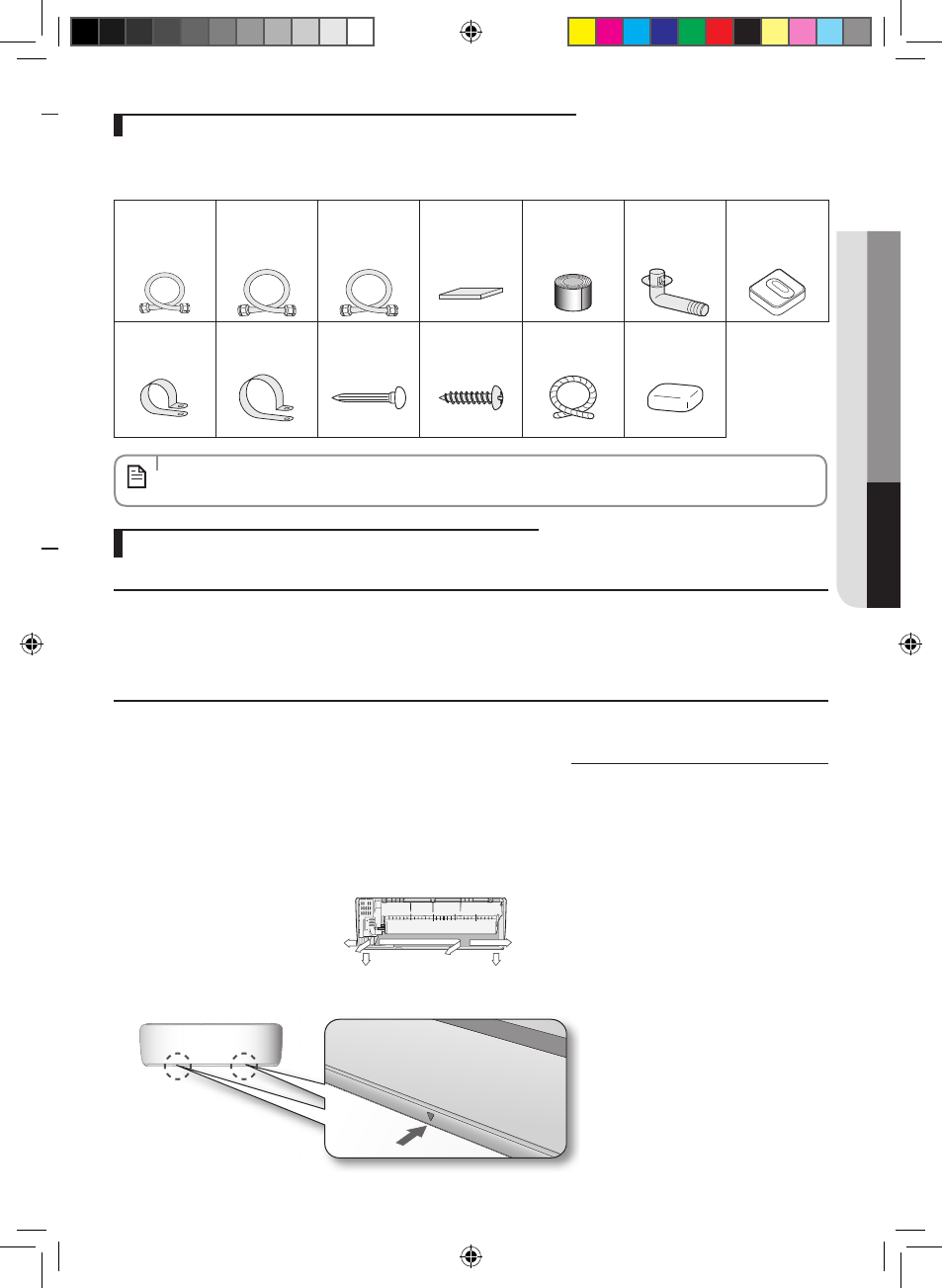

Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Инструменты общего назначения
• Вакуумный насос (Для предотвращения обратного течения)
• Манометр коллектора
• Крепежеискатель
• Динамометрический ключ
• Труборез
• Развёртка
• Трубогиб
• Спиртовой уровень
• Отвертка
• Гаечный ключ
• Дрель
• Г-образный ключ
• Мерная лента
Инструменты для работ по тестированию
• Термометр
• Измеритель сопротивления
• Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
• Справа (A)
• Слева (B)
• Снизу_справа (С)
• С тыльной стороны_справа
или слева (D)
• Если эти принадлежности будут поставлены, то они будут уложены в коробку с принадлежностями.
ПРИМЕЧАНИЕ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка, Ø9,52мм (1)
09/12
Изолированная
соединительная трубка,
Ø12,70мм (1)
18
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2) Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
1. Поднимите значок в нижней части внутреннего блока вверх, чтобы отсоединить плату.
B
A
D
C
D
Направление трубки
