2.3. Комплект поставки
Комплект поставки приведен в таблице 2.
Таблица 2. Комплект поставки
Обозначение
Наименование
Количество, штук
3247-00.000
Водонагреватель MASTER GAS Comfort 10
1
3247-00.000 РЭ
Руководство по эксплуатации 1
3247-10.000
Упаковка 1
-
Комплект элементов крепления и прокладок 1
Примечание. Элементы питания в комплект поставки не входят.
2.4. Устройство аппарата
2.4.1. Аппарат настенного типа (см. рис. 1) имеет прямоугольную форму, образуемую съемной
облицовкой 4. На лицевой стороне облицовки расположены: ручка регулировки расхода воды 1, ручка
регулировки расхода газа 2, дисплей температуры воды 3 и смотровое окно 5 для наблюдения за пламенем
горелки. Все основные элементы аппарата смонтированы на задней стенке 22 (см. рис. 2).

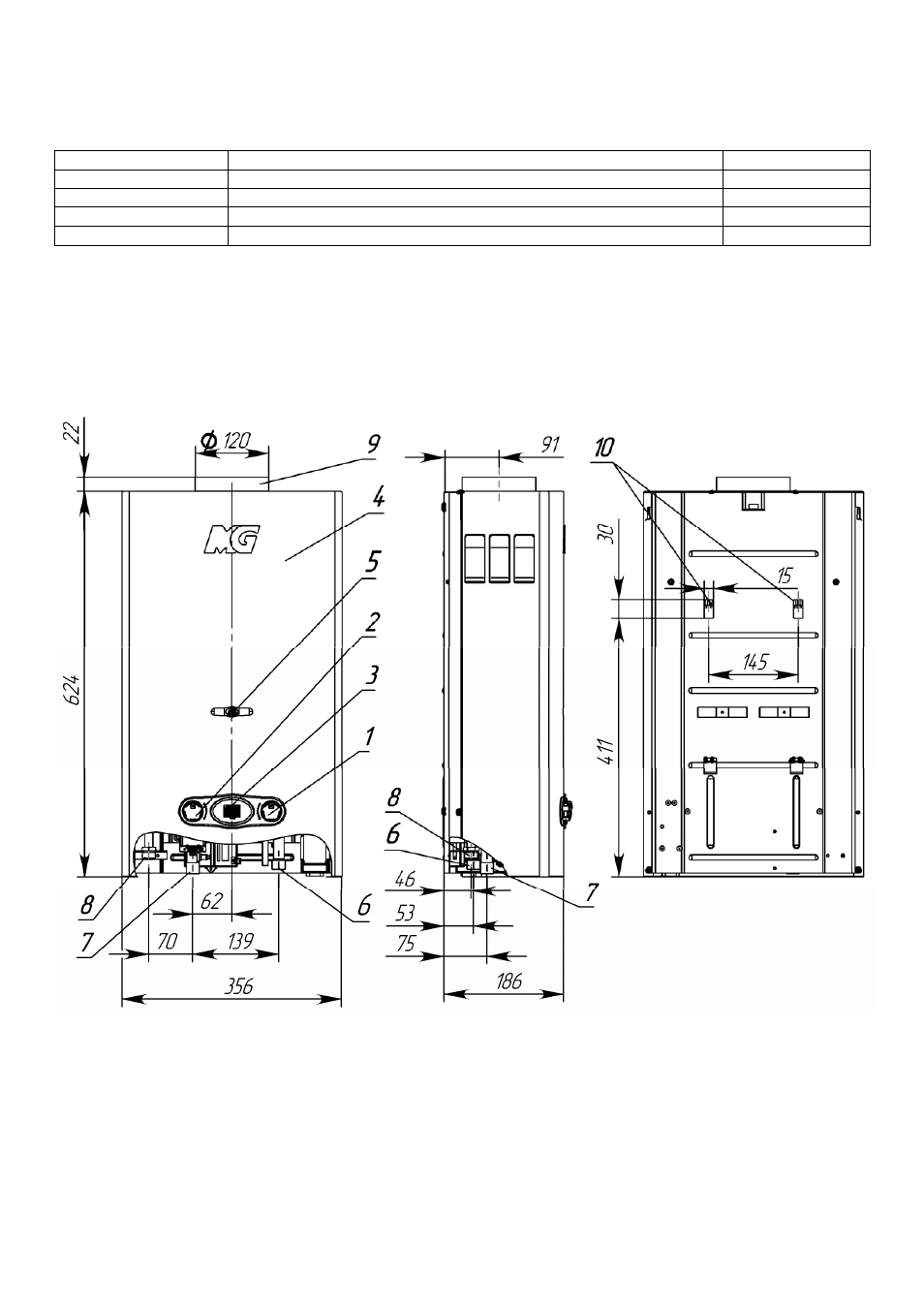

1 – ручка регулировки расхода воды; 2 – ручка регулировки расхода газа; 3 – дисплей температуры воды;
4 – облицовка; 5 – окно смотровое; 6 – штуцер подвода холодной воды, резьба G 1/2; 7 – штуцер подвода газа,
резьба G 1/2; 8 – штуцер отвода горячей воды, резьба G 1/2; 9 – патрубок газоотводящего устройства;
10 – монтажные отверстия.
Рисунок 1. Внешний вид, габаритные и присоединительные размеры аппарата
