- не допускать изгиба шланга вблизи наконечников: длина участка шланга у заделки, который не должен
подвергаться изгибу, должна быть не менее 50 мм (см. рис. 7);
- радиус изгиба шланга, измеряемый по внешней образующей, должен быть не менее 90 мм (см. рис. 7).
Рекомендуется:
- применять угловые соединения и переходники во избежание
изломов шлангов вблизи наконечников;

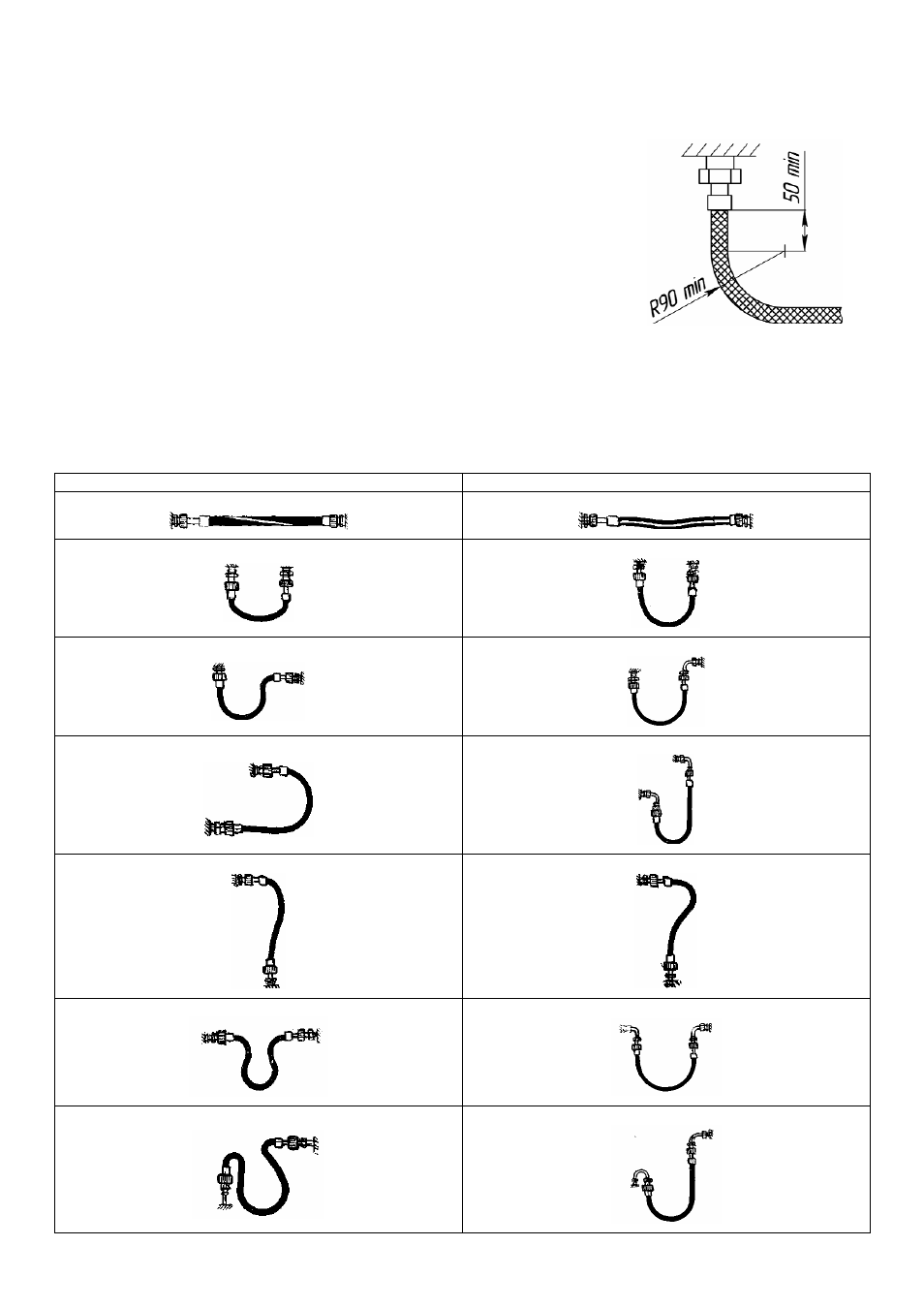

Рисунок 7. Требования к
изгибам гибких шлангов
- применять промежуточные опоры при установке длинных шлангов;
- при прямолинейном расположении устанавливать шланги с
провисанием.
Рекомендуемые схемы монтажа гибких шлангов приведены в
таблице 3.
3.6.3. Монтаж шланга необходимо начинать с неподвижных элементов
шланга, имеющих трубную цилиндрическую резьбу (если ответная деталь
неподвижна).
3.6.4. Уплотнение резьбового соединения штуцера с ответной
деталью (радиальное соединение) производить с применением
ленточного фторопластового уплотнительного материала (ФУМ) или
герметика, обеспечивающего герметичность резьбового соединения.
3.6.5. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с
ответным штуцером выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина
или фторопласт-4.
Таблица 3. Правила монтажа гибких шлангов
Неправильно Правильно
