Также для осуществления сервисного обслуживания при установке аппарата необходимо выдержать
следующие зазоры:
- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.
3.1.10. Схема установки (подключения) аппарата приведена на рисунке 6. Рекомендуется сначала
подключить аппарат к водопроводной сети, заполнить водяную систему аппарата водой и затем подключить
его к газовой сети.

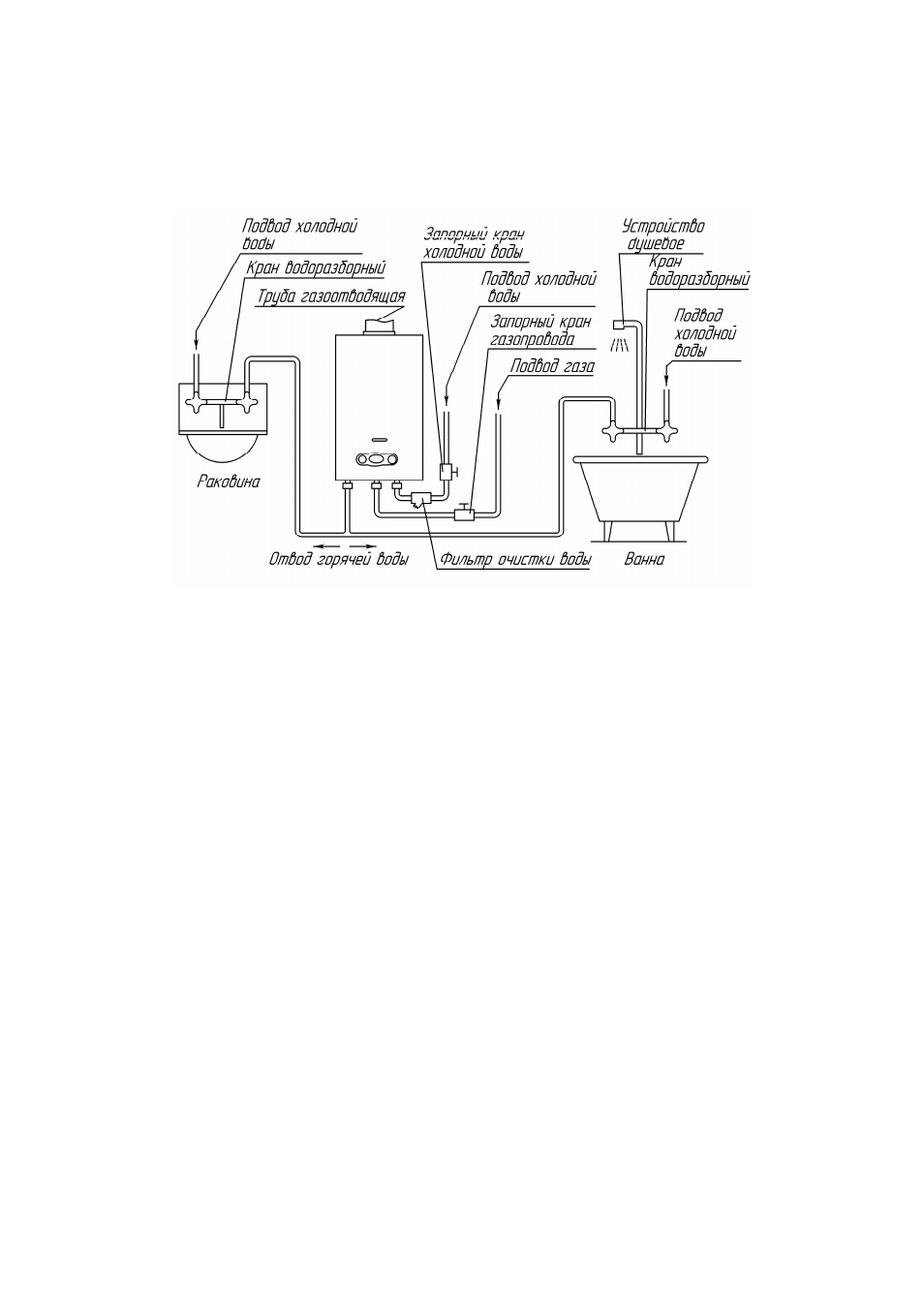

Рисунок 6. Схема установки аппарата
3.2. Монтаж аппарата
3.2.1. Перед монтажом аппарата рекомендуется снять с него облицовку, для чего:
- снять ручки 1 и 2 (рис. 1);
- вывернуть в нижней части изделия два винта-самореза 23 (см. рис. 2), скрепляющие облицовку с задней
стенкой, а также винты крепления накладки;
- разъединить провода, соединяющие дисплей с блоком управления электронным и с датчиком
температуры воды;
- потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.
ВНИМАНИЕ! С облицовки необходимо снять наклейки с предупреждающими надписями и
рекламной информацией (при наличии).
3.2.2. Аппарат навешивается монтажными отверстиями 10 на задней стенке (см. рис. 1) на 2 крючка,
установленных в стене (крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных
отверстий показаны на рисунке 1.
3.2.3. Габаритные и присоединительные размеры для подсоединения трубопроводов воды, газа, отвода
продуктов сгорания приведены на рис. 1.
3.3. Подключение аппарата к водопроводной сети
3.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик
рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. рис. 6).
3.3.2. Для облегчения последующего технического обслуживания необходимо установить перед
аппаратом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легко
доступен.
3.3.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или
гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды
должна быть не более 2,5 м. Правила установки гибких шлангов приведены в п. 3.6.
3.3.4. Подключение холодной воды производить к штуцеру подвода холодной воды 6, а горячей воды – к
штуцеру отвода горячей воды 8 (см. рис. 1), предварительно сняв со штуцеров защитные заглушки.
3.3.5. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным
натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и
нарушения герметичности водяной системы.
