3.7. Подключение аппарата к дымоходу
3.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата
должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат и
дымоход:
- дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;
- тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл. 1);
- материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать
длительную работу при температуре до 200
°C. Рекомендуемые материалы: нержавеющая,
оцинкованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;
- газоотводящая труба должна иметь внутренний диаметр не менее 120 мм;
- длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
- длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
- газоотводящая труба должна иметь уклон не менее 2° вверх по направлению к месту стыковки с
дымоходом и должна иметь минимальное количество поворотов (не более трёх);
- газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение трубы с
аппаратом рекомендуется выполнять в соответствии с рисунком 8.

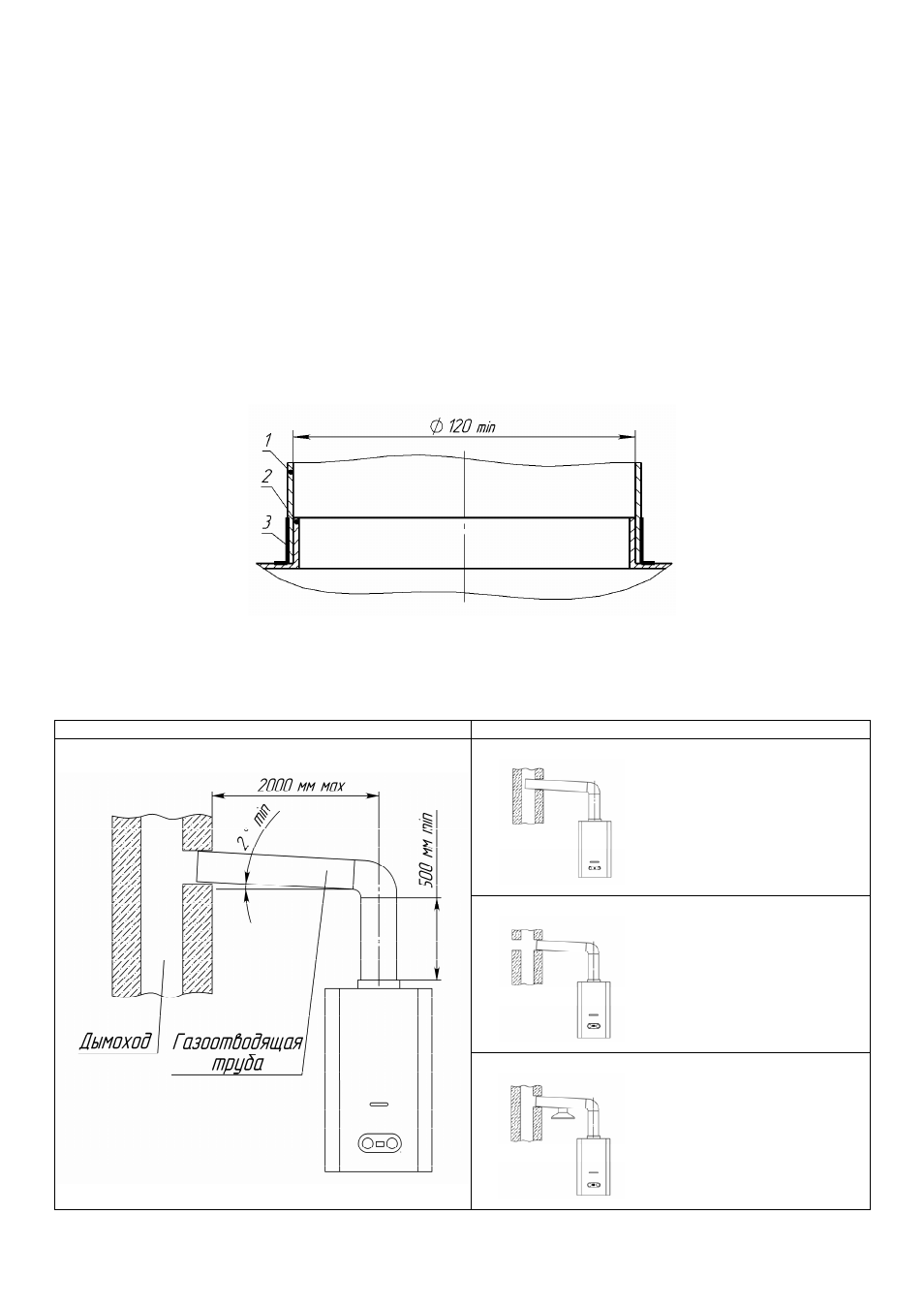

1 – газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата; 3 – скотч алюминиевый термостойкий.
Рисунок 8. Схема подсоединения газоотводящей трубы
3.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 9.
Правильно
Неправильно
Конец газоотводящей трубы
расположен слишком близко
к противоположной стене
дымохода.
В дымоходе на уровне
подсоединения
газоотводящей трубы
имеется отверстие (в том
числе и с подключенным к
нему другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
Рисунок 9. Подключение аппарата к дымоходу
