Руководство для технического персонала
46
Мембранные расширительные сосуды имеют ниппельные отверстия, которые служат для
регулирования и контроля величины давления в газовой части сосуда. После определения начального
давления необходимо замерить давление в газовой части сосуда (например: автомобильным
манометром) и спустить или добавить (например, автомобильным насосом) воздух до рассчитанной
величины давления. Одновременно с этим следует иметь ввиду, что для котлов NEVALUX начальное
давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа.
Более низкое давление может привести к сбоям в работе котла.
Полную ёмкость расширительного сосуда можно рассчитать по следующей формуле:
Vc =1,099 х Vi x Av х (Рmах +0,1) / (Рmах – Р),
где:
Vi - полная ёмкость системы отопления в дм
3
;
Av - прирост объёма воды в системе отопления от расширения при нагреве до максимально
возможной температуры;
Рmах=0,3 МПа - максимальное расчётное давление в расширительном баке (равно давлению
срабатывания предохранительного клапана);
Р - начальное давление в расширительном баке (рассчитанное по приведенной выше методике).
В случае, когда ёмкость бака попадает между типовыми величинами, при выборе
руководствуются правилом: "первое большее".
В котле установлен сосуд ёмкостью 6 дм
3
.
Если по вышеуказанным расчетам получится, что для данной системы отопления необходим
расширительный бак большей ёмкости, то необходимо установить дополнительный расширительный
бак, величина ёмкости которого будет равна разнице между рассчитанной величиной и емкостью
расширительного бака котла (6 дм
3
).
Например: по расчету система требует установки расширительного бака ёмкостью 13 дм
3
, котёл
оборудован сосудом 6 дм
3
, т.е. 13 – 6 = 7 дм
3
. Следовательно, необходимо установить дополнительно
сосуд ёмкостью 7 дм
3

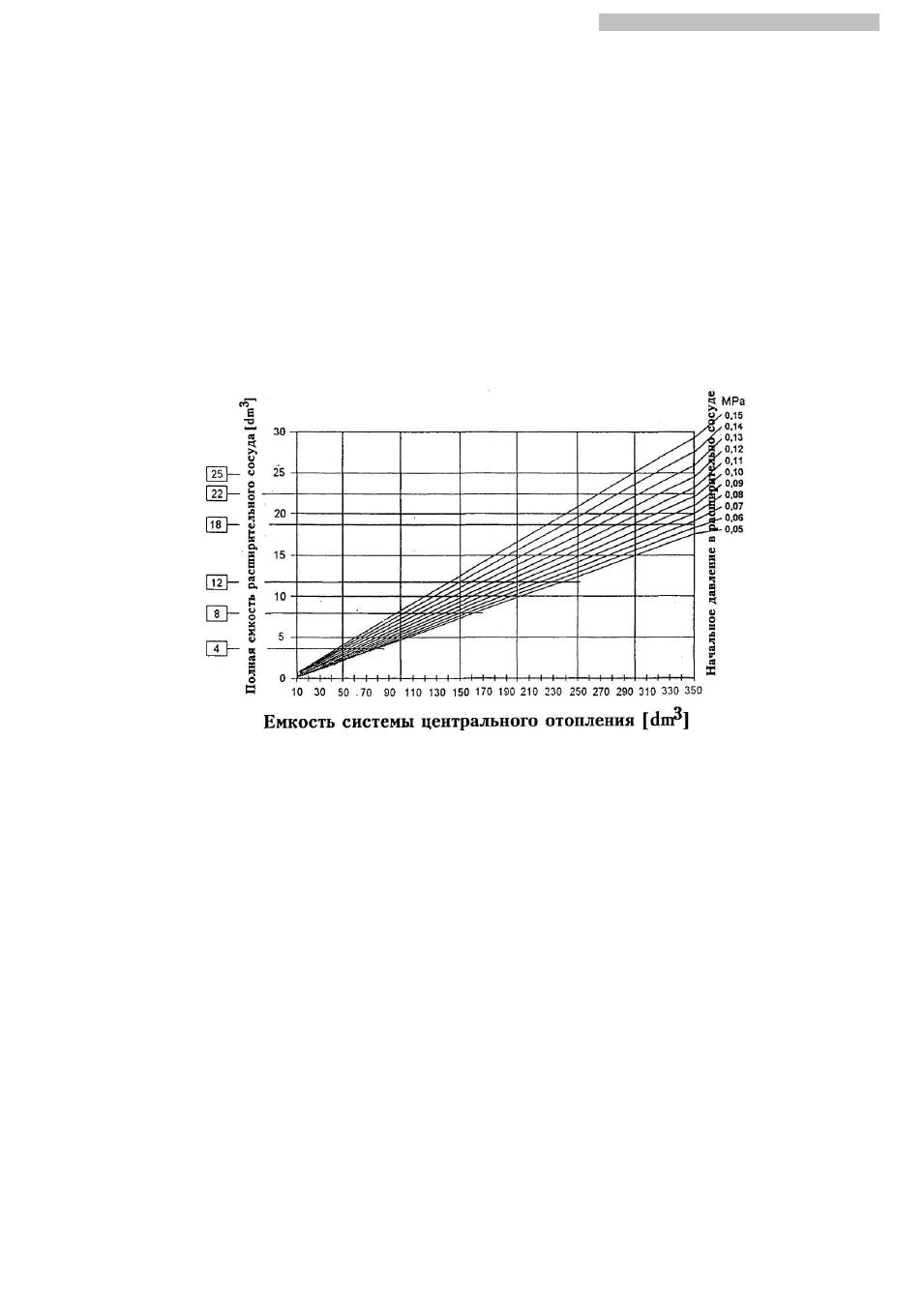

. По номограмме выбираем ближайший больший стандартный расширительный
бак емкостью 8 дм
3
.
