13. ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ
13.1. Функциональная схема
1 - горелка;
2 - свеча розжига;
3 - клапан газовый;
4 - бак расширительный;
5 - датчик давления;
6 - воздухоотводчик;
7 - насос;
8 - пластинчатый
теплообменник;
9 - датчик протока воды ГВС;
10 - клапан предохранительный
11 - манометр;
12 - теплообменник;
13 - термореле датчик перегрева;
14 - свеча ионизации;
15 - прессостат воздушный;
16 - вентилятор;
17 - датчик температуры КО;
18 - плата электронная;
19 - клапан трехходовой;
20 - кран подпитки;
21 - датчик температуры контура
ГВС;
22 - обратный трубопровод
контура отопления G ¾”;
23 - вход холодной воды ГВС
G ½”;
24 - вход газа G ½”;
25 - выход горячей воды ГВС
G ½”;
26 - подача контура отопления
G ¾”;

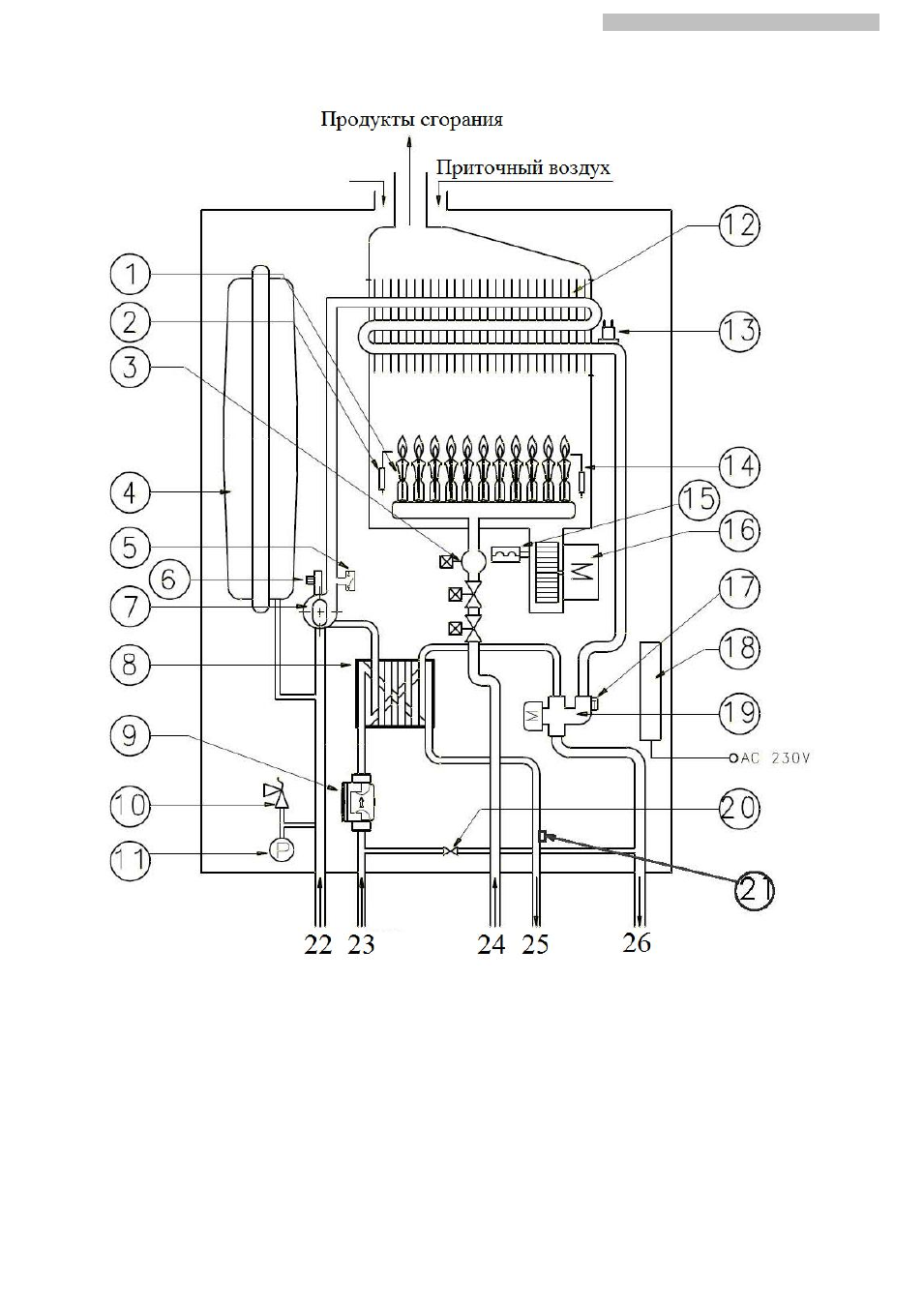

Рис. 12. Функциональная схема
