11.2. Проверка давления газа на входе в клапан газовый
 закрыть запорный газовый кран;
 присоединить манометр для замера давления к штуцеру клапана газового, предварительно
выкрутив заглушку (см. Рис. 10);
 открыть запорный газовый кран;
 включить котел в режиме “Отопление и ГВС” (см. таблицу 2, стр. 8) и запустить контур
отопления (котел должен отработать в контуре отопления не менее одной минуты);
 проверить давления газа на входе, оно должно составлять 55-350 мм. вод. ст.;
 после замера давления установить заглушку на место и проверить место соединения на
герметичность (методом обмыливания).

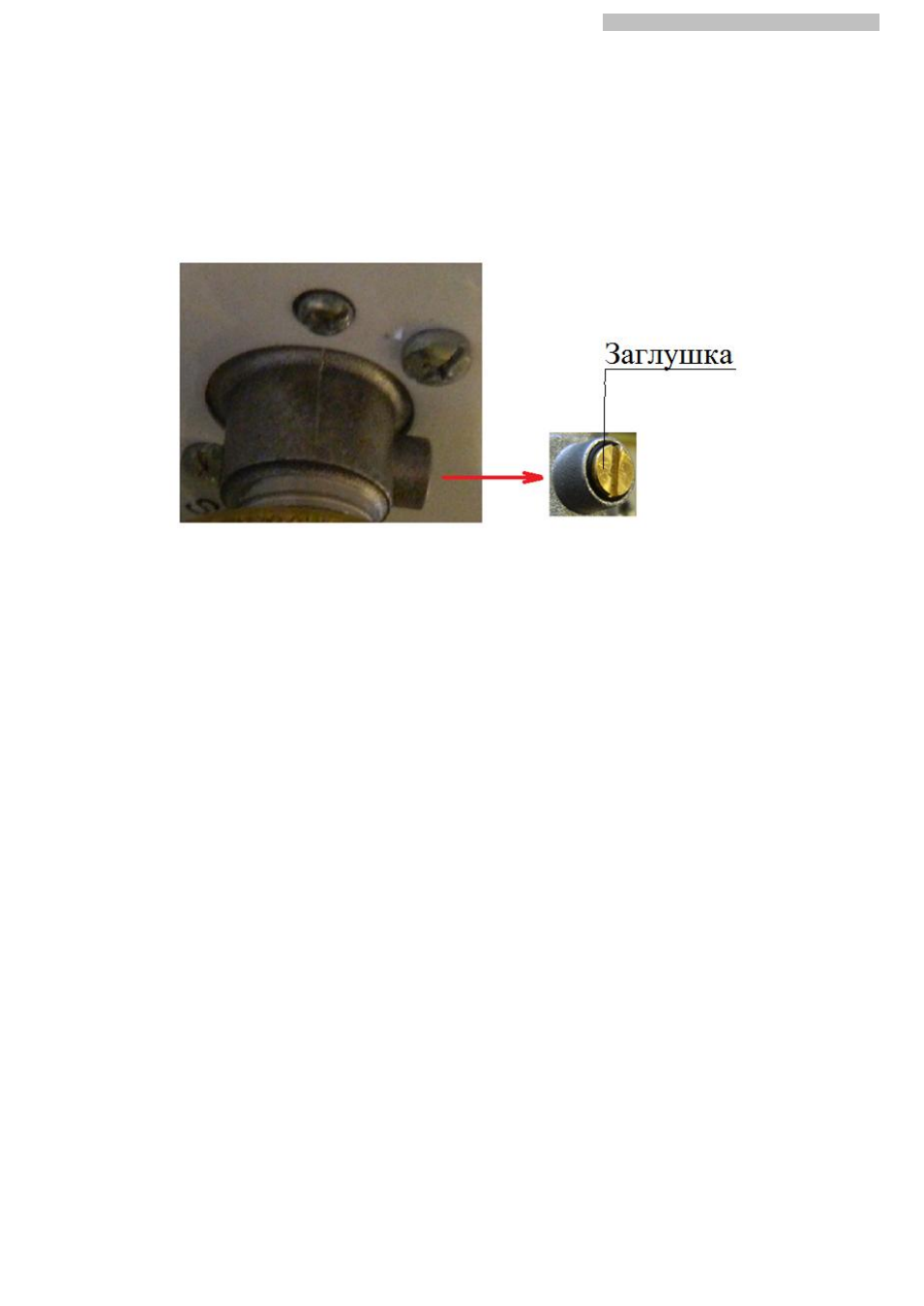

Рис. 10. Штуцер замера входного давления газа
11.3. Регулировка минимального давления газа
 перевести переключатель 3 на плате электронной в положение “ON” (см. Рис. 9а, стр. 21);
 подсоединить U-образный манометр для измерения давления газа к штуцеру клапана газового,
выкрутив предварительно заглушку (см. Рис. 9г, стр. 21)
 включить котел в режиме “Отопление и ГВС” (см. таблицу 2, стр. 8), при этом котел должен
работать на отопление;
 отпустить фиксирующую гайку, удерживая натяжной болт (см. Рис. 9в, стр. 21);
 установить значения давления газа в соответствии с таблицей 3 (см. Рис. 9д, стр. 21),
поворачивая натяжной болт;
 после регулировки затянуть фиксирующую гайку (см. Рис. 9в, стр. 21).
11.4. Регулировка максимального давления газа
 проверить положение переключатель 3 на плате электронной, он должен быть в положение
“OFF” (см. Рис. 9а, стр. 21);
 перевести котел в режиме ”Отопление и ГВС” (см. таблицу 2, стр. 8) и включить контур
отопления;
 установить необходимое значение давления газа в соответствии с таблицей 3, вращая
регулировочный винт (см. см. Рис. 9а, стр. 21);
 включить контур горячего водоснабжения;
 установить необходимое значение давления газа в соответствии с таблицей 3, вращая
регулировочный винт (см. см. Рис. 9а, стр. 21).
11.5. Окончание работы
 выключить котел;
 отсоединить манометр и завернуть заглушку (см. Рис. 9г, стр. 21);
 проверить положение переключателя 3, он должен быть в положение “OFF”;
 включить котел и перевести его в режим отопления (см. таблицу 2, стр. 8);
 проверить отсутствие утечек газа в месте установки заглушки (методом обмыливания);
 выключить котел;
 установить крышку корпуса закрепив её 4 винтами.
