9.2. Монтаж раздельных труб дымоотвода и воздуховода
Присоединение раздельных труб к котлу производится с помощью переходного комплекта
700103 (в комплект поставки котла не входит).
При использовании раздельных труб необходимо дополнительно учитывать следующее:
максимальная длина прямой трубы для подвода воздуха составляет не более 15 метров
(первый присоединительный угол в расчётах не учитывается).
максимальная длина прямого дымохода для отвода продуктов сгорания также составляет не
более 15 метров (первый присоединительный угол в расчётах не учитывается).
отвод 90 равноценен 2 м прямой трубы, каждое колено 45 – 1 м трубы.
в случае большой длины дымоотводящей трубы и возможного образования в ней конденсата,
перед котлом необходимо устанавливать конденсатосборник 4 (см. Рис. 7);
уклон горизонтальных участков дымоотводящей трубы должен быть не менее 3 в сторону
конденсатосборника (при его наличии).
9.2.1. Монтаж раздельных труб дымоотвода и воздуховода при помощи
переходного комплекта 700103
Перед монтажом раздельных труб необходимо установить переходной комплект на котел, для
чего выполните следующие действия (см. Рис. 6):
открутить винты 1 (11 шт.) и снять крышку 2 и коннектор 3;
установить 2 фланца 80 мм, поместив под них уплотнительные прокладки
(поставляются в комплекте) и закрепить их на котле винтами;
1- винт;
2- крышка;
3- коннектор;
4- фланец 80 мм;

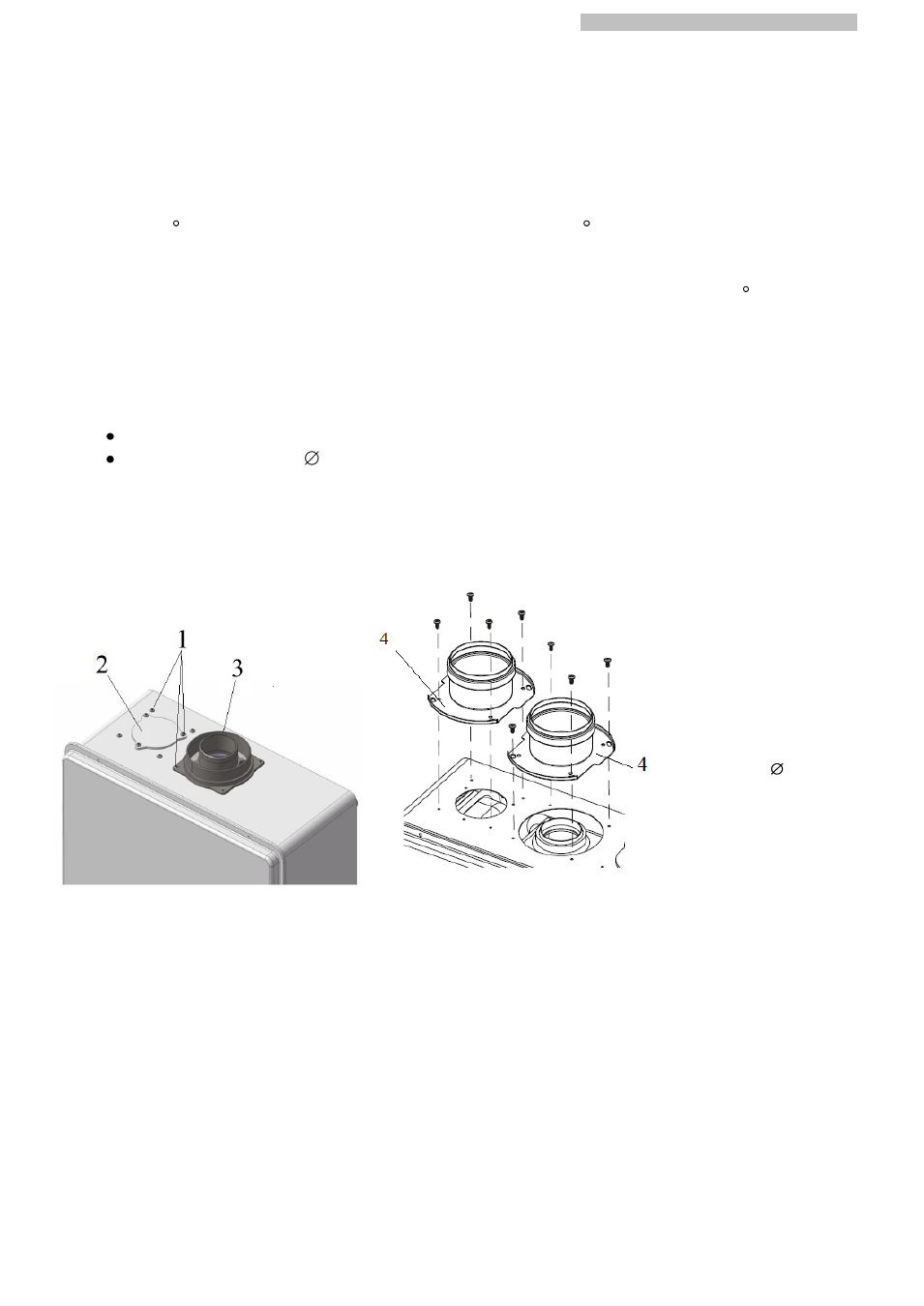

Рис. 6. Монтаж переходного комплекта
