15
Ру
сс
кий
ПОДГ
О
Т
ОВКА К
ЭК
СПЛУ
А
Т
АЦИИ
ПОДКЛЮЧЕНИЯ
■ Подключения колонок
Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). Звучание от колонок будет отсутствовать при неправильно выполненном подключении, и
звучание будет неестественным с отсутствием низких частот при несоблюдении полярности при
подключении колонок.
ПРЕДОСТЕРЕЖЕНИЕ
• Импеданс колонок должен соответствовать импедансу, указанному на тыловой панели данного
аппарата.
• До подключения колонок убедитесь, что питание данного аппарата отключено.
• Неизолированные провода колонок не должны соприкасаться друг с другом, или с любой
металлической частью данного аппарата. Это может привести к поломке данного аппарата и/
или колонок.
• Используйте колонки с магнитнитным экраном. Если данный тип колонок все-же вызывает
помехи при использовании с экраном, разместите колонки на некотором расстоянии от экрана.
Подключение к терминалам FRONT A SPEAKERS
Кабель колонок на самом деле состоит из двух спаренных изолированных проводов, рядом друг с
другом. Поверхность одного провода отличается цветом или имеет другую форму, например, он
может быть отмечен полосками, нарезами или буграми. Подключите провод с полосками (нарезами,
т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к
терминалам “–” (черный).

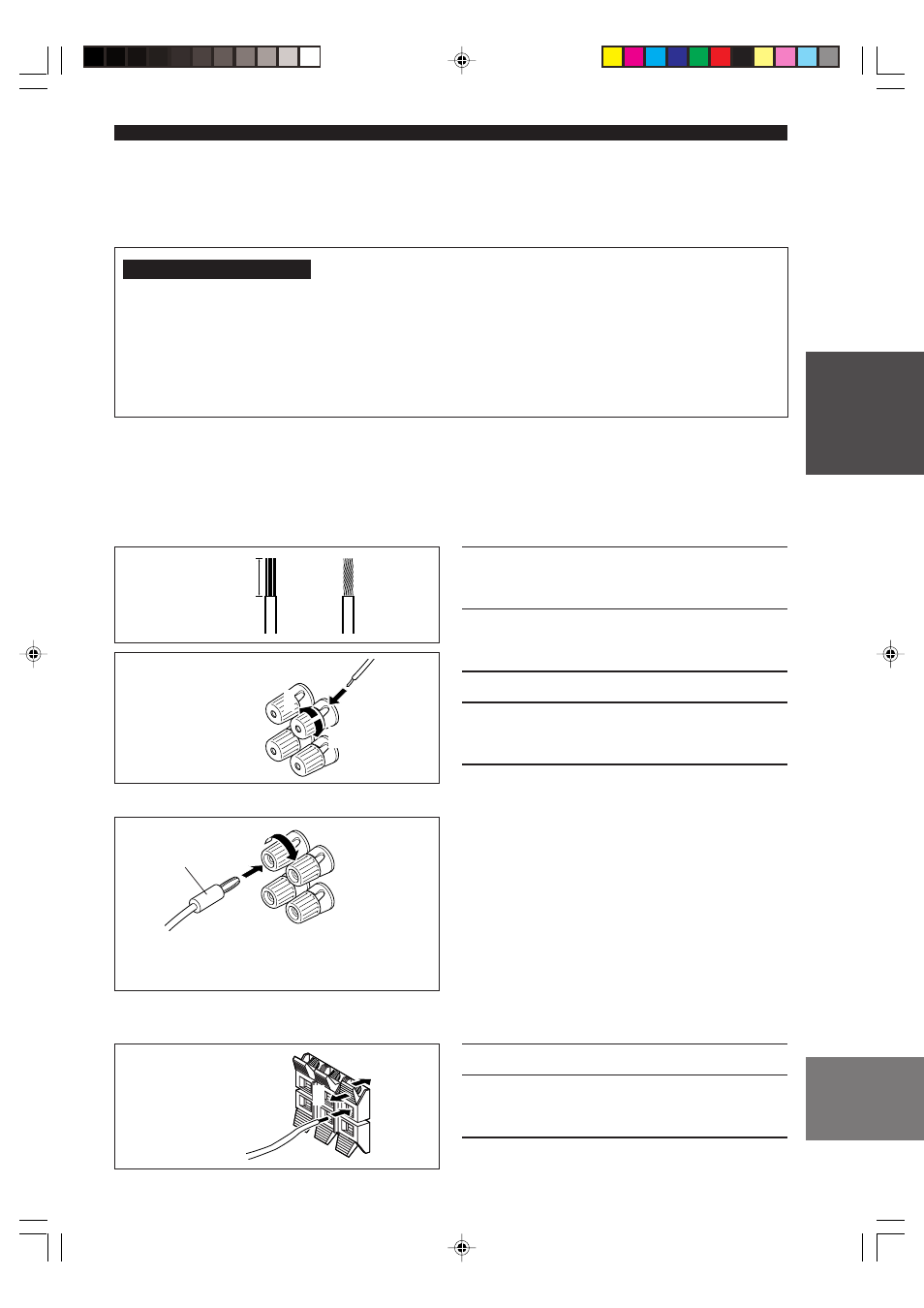

Подключение к терминалам FRONT B, CENTER и SURROUND SPEAKERS
1
Удалите примерно 10 мм изоляционного
слоя на концах каждого провода кабеля
колонки.
2
Скрутите открытые концы проводов
кабеля для предотвращения короткого
замыкания.
3
Открутите головку.
4
Вставьте один провод неизолированной
частью в открытый промежуток с
внутренней стороны каждого терминала.
5
Закрутите головку для закрепления
провода.
Соединения с использованием “банановой”
вилки
(За исключением моделей для Соединенного
Королевства Великобритании и Северной
Ирландии, Европы и Азии)
Сначала закрутите головку, затем воткните
коннектор “банановой” вилки с задней стороны
соответствующего терминала.
1
Нажмите и откройте защелку.
2
Вставьте оголенную часть провода в
открытый промежуток каждого
терминала.
3
Отпустите защелку для закрепления
провода.
10 мм
1 2
Красный:
положительный (+)
Черный:
отрицательный (–)
3
4
5
“Банановый”
штеккер
(За исключением моделей для Соединенного
Королевства Великобритании и Северной
Ирландии, Европы и Азии)
3
1
2
Красный:
положительный (+)
Черный:
отрицательный (–)
