12
■ Подключение рамочной АМ антенны
1
Установите рамочную АМ антенну, затем
подключите ее к терминалам данного аппарата.
2
Нажмав и удерживая нажатой защелку,
вставьте концы проводов рамочной АМ
антенны в терминалы AM ANT и GND.
3
Выберите направление рамочной АМ
антенны для оптимального приема.
Примечания
•
Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.
•
Рамочная АМ антенна должна быть всегда подключенной, даже при
наличии подключенной внешней АМ антенны к данному аппарату.
•
Внешняя антенна, установленная надлежащим образом, принимает
радиоволны чище, чем внутренняя антенна. При плохом приеме,
использование внешней антенны может улучшить качество приема.
Для получения подробной информации о внешних антеннах,
обратитесь к ближайшему дилеру или в сервис центр YAMAHA.
Переключатель FREQUENCY STEP
(Только для общей модели и моделей для
Азии)
Так как частотный интервал радиостанций
меняется в зависимости от региона,
установите переключатель FREQUENCY
STEP (расположен на тыловой стороне
панели) в соответствии с частотным
интервалом, действующими в вашем регионе.
•
Северная, Центральная и Южная Америки:
100 кГц/10 кГц
•
Другие регионы: 50 кГц/9 кГц
Перед установкой данного переключателя,
отсоедините силовой кабель переменного
тока данного аппарата от розетки.
Заземление (терминал GND)
Для максимальной безопасности
и уменьшения помех, подключите
терминал антенн GND к
достаточно хорошему проводнику
заземления. Для
соответствующее заземление
используется металлическая
стойка, вбитая в мокрый грунт.
Внутренняя ЧМ
антенна
(поставляется)
Рамочная АМ
антенна
(поставляется)

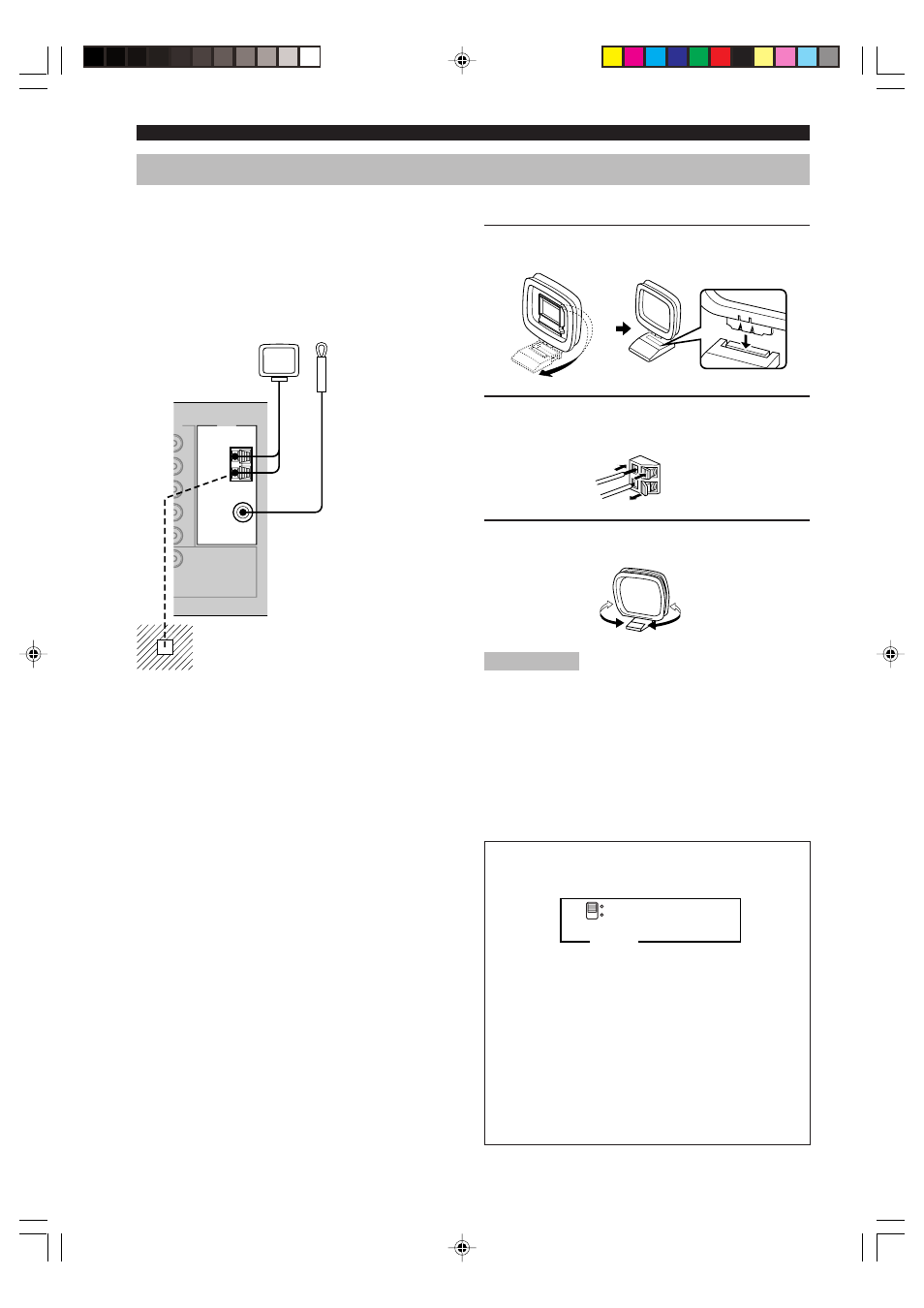

Подключение антенн
Внутренние АМ и ЧМ антенны поставляются в
комплекте с данным аппаратом. В основном,
данные антенны должны принимать достаточно
сильный сигнал.
Подключите каждую антенну к
соответствующему терминалу соответствующим
образом.
ПОДКЛЮЧЕНИЯ
DEO
TUNER
AM
ANT
GND
FM
ANT
MONITOR
OUT
75
Ω UNBAL.
100 kHz/10kHz
50 kHz/ 9kHz
FM/AM
FREQUENCY STEP
