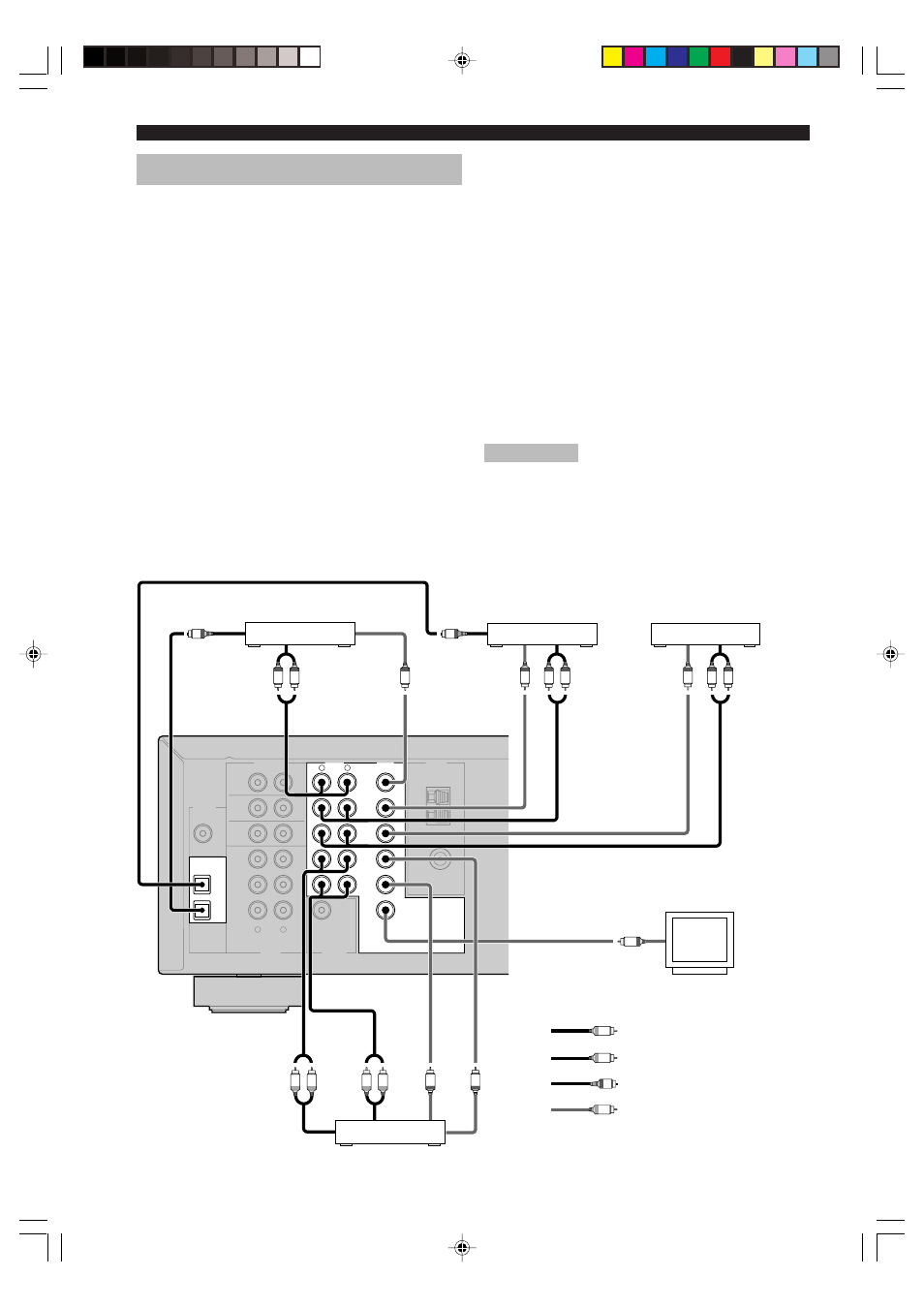

Подключение видеокомпонентов
■ Подключение видеоэкрана
Подключите видеовходное гнездо видеоэкрана
к гнезду MONITOR OUT VIDEO.
■ Подключение DVD-проигрывателя/цифрового
телевидения/кабельного телевидения
Подключите оптическое выходное гнездо цифрового
аудиосигнала компонента к гнезду DIGITAL INPUT и
подключите выходное гнездо видеосигнала
компонента к гнезду VIDEO данного аппарата.
y
• Для видеокомпонента без оптического выходного
гнезда цифрового сигнала, используйте гнезда
AUDIO данного аппарата. Однако, при приеме
аудиосигналов, поступающих в гнезда AUDIO,
многоканальное воспроизведение невозможно.
■ Подключение цифрового
телевидения/кабельного телевидения
Подключите видеовыходное гнездо компонента
к гнезду VIDEO данного аппарата.
Подключите аудиовыходные гнезда компонента
к гнездам AUDIO данного аппарата.
■ Подключение дополнительного
видеокомпонента
Подключите видеовыходное гнездо компонента
к гнезду VIDEO данного аппарата.
Подключите аудиовыходные гнезда компонента
к гнездам AUDIO данного аппарата.
■ Подключение компонента записи
Подключите аудиовходные гнезда
видеокомпонента к гнездам AUDIO OUT данного
аппарата. Затем подключите видеовходное
гнездо видеокомпонента к гнезду VIDEO OUT
данного аппарата для записи видео картинки.
Подключите аудиовыходные гнезда компонента к
гнездам AUDIO IN данного аппарата. Затем подключите
видеовыходное гнездо компонента к гнезду VIDEO IN
данного аппарата для воспроизведения источника на
записывающем компоненте.
Примечание
• Если вы подключили записывающий компонент к
данному аппарату, не отключайте питание
записывающего компонента во время
использования данного аппарата. При отключении
питания, данный аппарат может искажать звуковые
сигналы, поступающие от других компонентов.
обозначает правые аналоговые
кабели
обозначает левые аналоговые
кабели
Видеоэкран
DVD–проигрыватель
Телевизор/цифровое
телевидение/кабельное
телевидение
ПОДКЛЮЧЕНИЯ
Дополнительный
видеокомпонент
обозначает оптические кабели
обозначает видеокабели
Видеомагнитофон
