11
Ру
сс
кий
ПОДГ
О
Т
ОВКА К
ЭК
СПЛУ
А
Т
АЦИИ
6CH INPUT AUDIO VIDEO TUNER
OUTPUT
DIGITAL
INPUT
AUDIO
L
DVD
R
L R
FRONT
SURROUND
SUB
WOOFER
CENTER
CD
DTV
/CBL
COAXIAL
OPTICAL CD
IN
(PLAY)
MD
/CD-R
OUT
(REC)
DTV
/CBL
AM
ANT
FM
ANT
GND
75 Ω UNBAL.
V-AUX
IN
VCR
OUT
SUB
WOOFER
MONITOR
OUT
DVD
3
2
1
C
L
R
AUDIO
INPUT
L
R
AUDIO
OUTPUT
L
R
COAXIAL
OUTPUT
C
AUDIO
OUTPUT
L
R

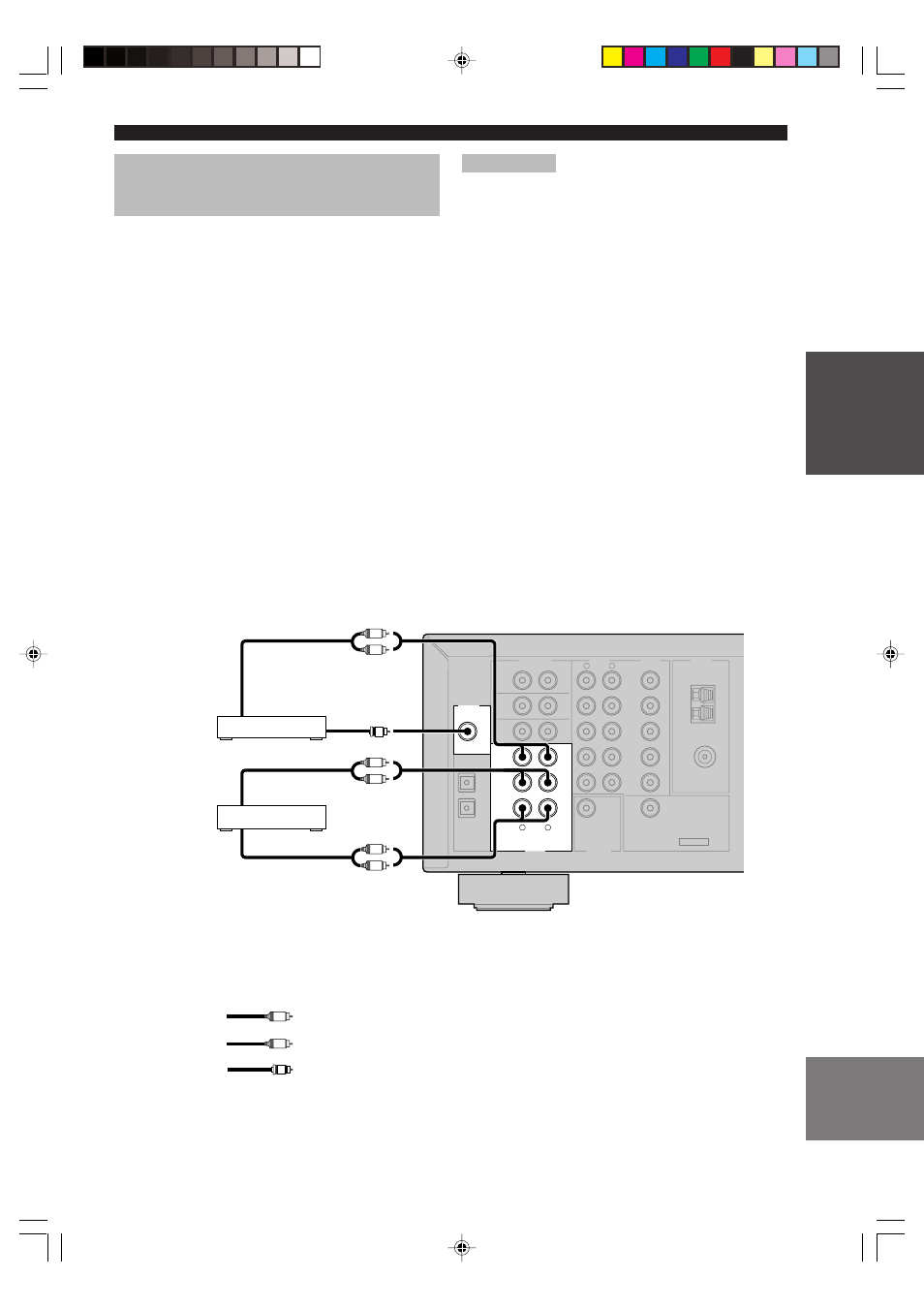

Подключение
аудиокомпонентов
■ Подключение CD-проигрывателя
Подключите коаксиальное цифровое выходное
гнездо CD-проигрывателя к гнезду DIGITAL
INPUT CD данного аппарата.
y
• Для подключения CD-проигрывателя без гнезда
COAXIAL DIGITAL OUTPUT, или для произведения
записей с CD-проигрывателей, используйте гнезда
AUDIO данного аппарата.
■ Подключение записывающего
устройства CD-дисков или
записывающего устройства
MD-дисков
Подключите входные гнезда записывающего
устройства CD-дисков или записывающего
устройства MD-дисков к гнездам MD/CD-R OUT
(REC).
Подключите выходные гнезда записывающего
устройства CD-дисков или записывающего
устройства MD-дисков к гнездам MD/CD-R IN
(PLAY) для воспроизведения источника с
компонента записи.
обозначает правые аналоговые кабели
обозначает левые аналоговые кабели
CD-
проигрыватель
обозначает коаксиальные кабели
Записывающее
устройство CD-
дисков или MD-
дисков
ПОДКЛЮЧЕНИЯ
Примечание
• Если вы подключили записывающий компонент к
данному аппарату, не отключайте питание
записывающего компонента во время
использования данного аппарата. При отключении
питания, звуковые сигналы, поступающие от других
компонентов на данный аппарат, могут искажаться.
