Инструкция по эксплуатации GENERAL SATELLITE DRE-5500
Страница 9

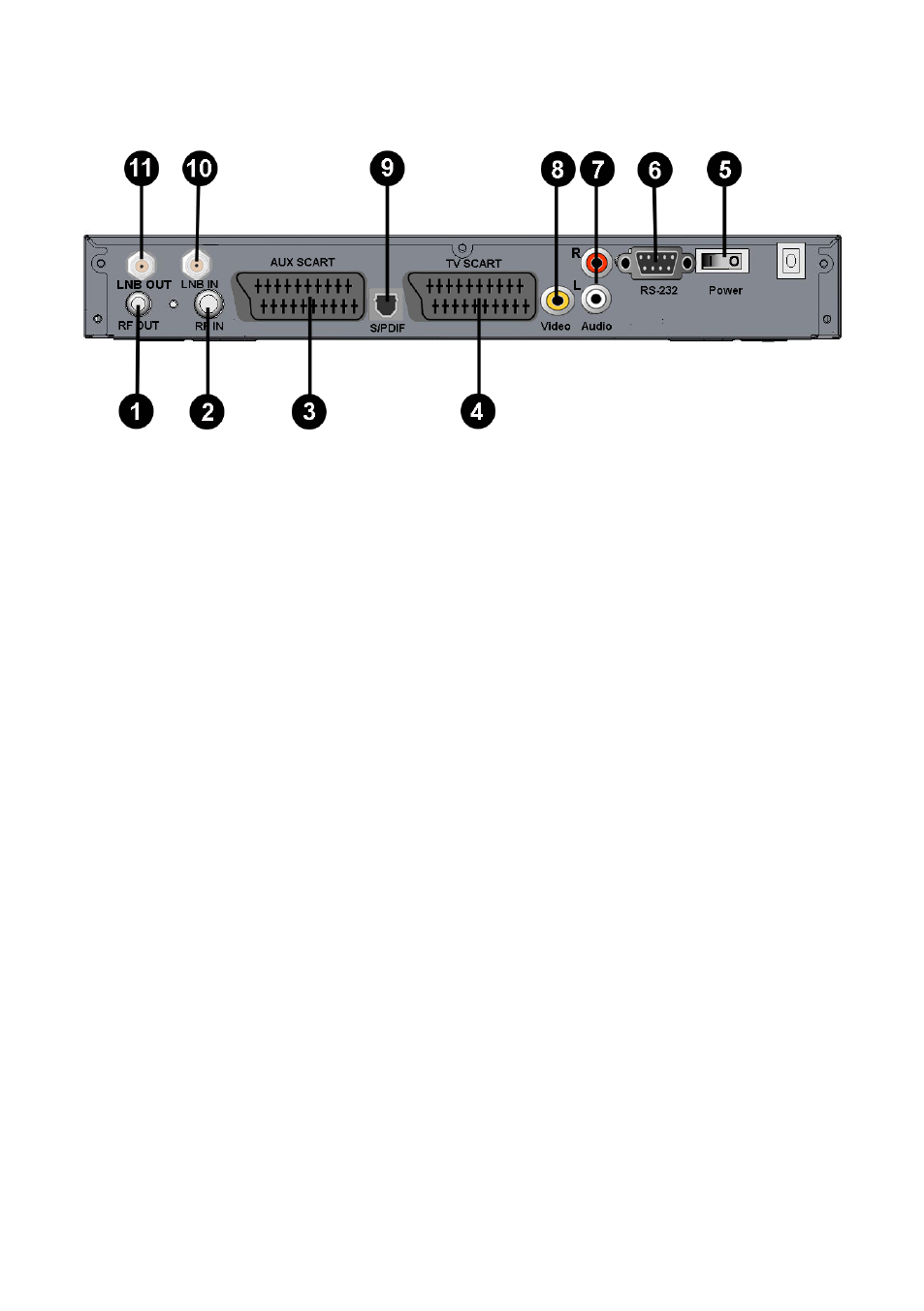

Задняя панель ресивера
Перед началом эксплуатации
9
1. RF OUT
Разъём для подключения ресивера к ТВ кабелем ВЧ.
2. RF IN
Разъём для подключения эфирной антенны или кабеля сети КТВ.
3. AUX SCART
Разъём SCART для подключения видеомагнитофона, DVD плеера/рекордера и т.п.
4. TV SCART
Разъём SCART для подключения цифрового спутникового ресивера к ТВ.
5. Выключатель питания
Позволяет отключить цифровой спутниковый ресивер от сети питания, не вынимая шнура из розетки.
6. Разъём порта RS-232
Разъём для подключения к ПК. Используется сервис-службой.
7. AUDIO L/R
Два разъёма «тюльпан». Вывод аналогового стереозвука.
Правый канал: красный разъём, левый канал: белый.
8. VIDEO
Выход композитного видео (CVBS). Используйте для настройки при подключении к ТВ.
9. S/PDIF
Разъём для подключения оптического аудиокабеля. Выход цифрового звука.
10. LNB IN
Разъём для подключения кабеля от конвертера спутниковой антенны.
11. LNB OUT
Разъём для подключения другого ресивера («петлевой выход»).
