4. Подключение внешнего видео устройства
Подключения
17

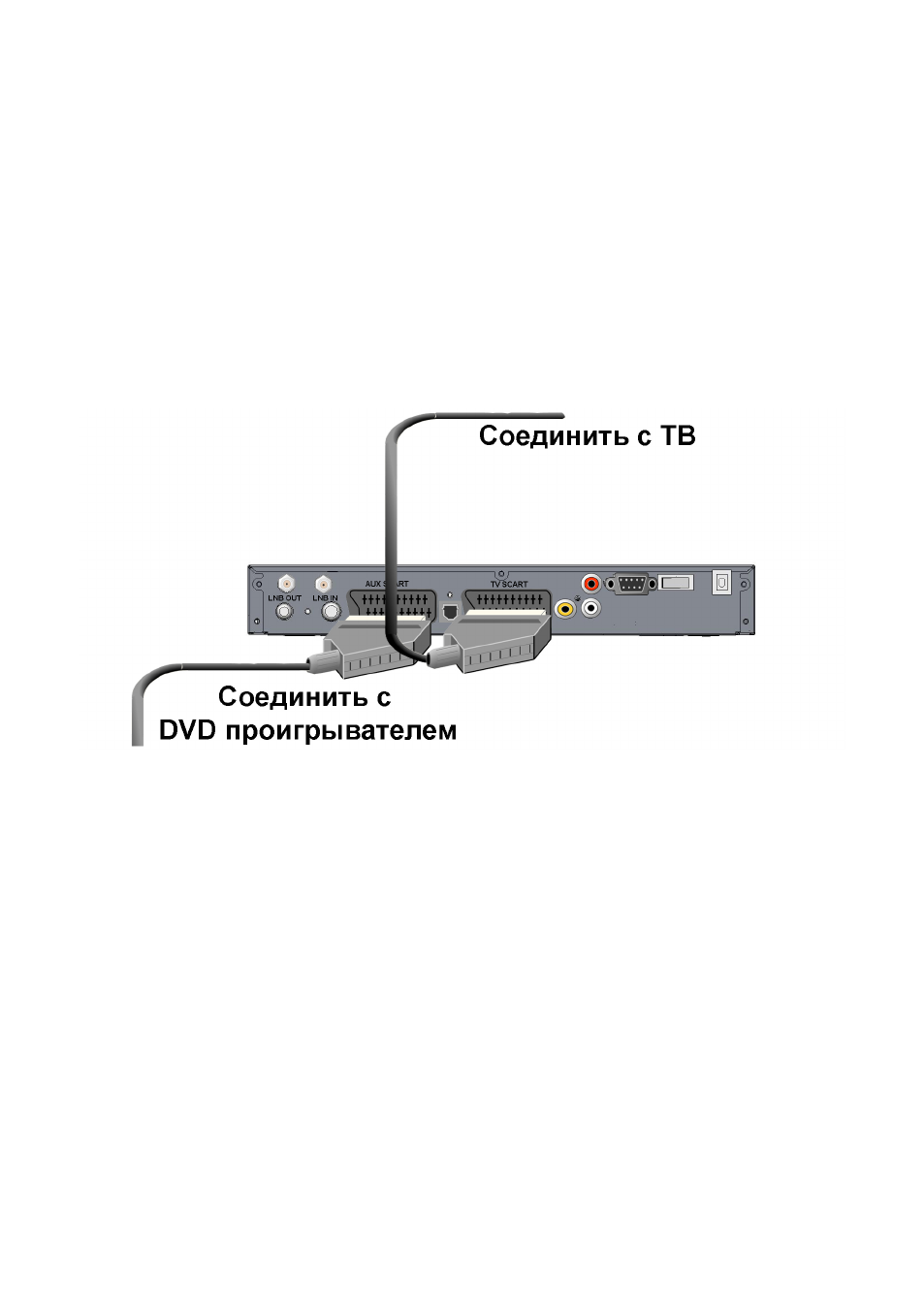

Подключите один конец кабеля SCART к разъёму
AUX SCART на цифровом спутниковом ресивере, а
другой к разъёму
TV SCART внешнего источника аудио/видеосигнала (DVD плеера/рекордера, видеомаг-
нитофона и т.д.).
Соединение кабелем SCART-SCART обеспечит автоматическое переключение цифрового спутниково-
го ресивера в режим передачи аудио/видео сигнала с внешнего источника «на проход» на разъём
TV
SCART, если внешний источник передает соответствующий сигнал управления.
Если сигнал управления не передается, или вы используете какой-либо адаптер (переходник) для под-
ключения к разъёму
AUX SCART, то для выбора режима передачи сигнала «на проход» воспользуйтесь
кнопкой
STB [11] пульта ДУ.
Примечание
Обеспечивается передача «на проход» на разъём
TV SCART от внешнего источника, подключённого к
разъёму
AUX SCART, сигналов компонентного видео RGB и Y Pr Pb, если в меню ресивера установлен
тип выхода видео RGB или YUV соответственно .
Используйте для соединения только качественные кабели. В случае наблюдения помехи, переведите циф-
ровой спутниковый ресивер в режим StandBy.
5. Подключение к аппаратуре S-Video
Цифровой спутниковый ресивер может работать как источник видеосигнала S-Video.
Для подсоединения аппаратуры S-Video воспользуйтесь специальным адаптером (переходником) SCART-
SVideo(MiniDIN).
Обратите внимание
Не подсоединяйте другие источники сигнала S-Video к разъёмам
AUX SCART и TV SCART цифрового
спутникового ресивера, если в меню ресивера выбран тип выхода видео S-Video. Это может привести к
серьёзной неисправности.
Для включения режима вывода сигнала S-Video требуется выбрать соответствующую установку в меню
(см. п. Шаг 2 Мастера установки).
