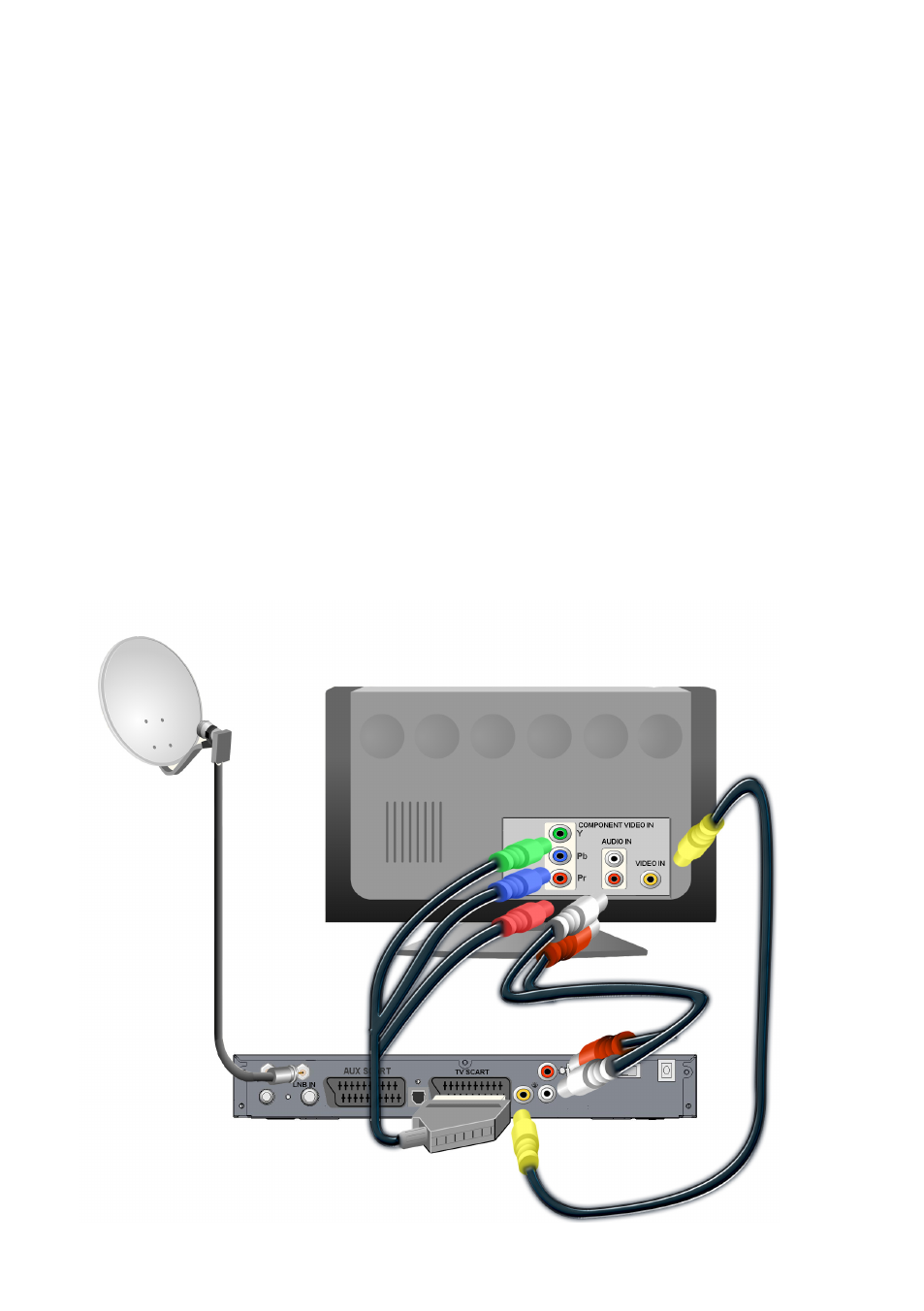

3. Подключение к ТВ с компонентным видеовходом
16 Подключения
Для подсоединения к ТВ с компонентным (цветоразностным, YPrPb) видеовходом Вам потребуется специ-
альный адаптер SCART-3RCA (RGB/YPrPb).
Подключите один конец кабеля SCART к гнезду TV SCART цифрового спутникового ресивера, а разъёмы
RCA к соответствующим входным разъёмам Вашего ТВ.
Подключите 2 RCA разъёма аудиокабеля 2RCA/2RCA к соответствующим по цветам выходам аудио на
цифровом спутниковом ресивере, 2 RCA разъёма на другом конце кабеля подключите к соответствующим
по цветам входам аудио на Вашем ТВ или аудиосистеме.
Подключите один конец видеокабеля к разъёму VIDEO цифрового спутникового ресивера, а второй – к
композитному видео входу Вашего ТВ. Производите начальную настройку, включив композитный вход Ва-
шего ТВ (см. п.Шаг 2 Мастера установки). Введя необходимые установки, перелючите вход Вашего ТВ
на компонентный.
Примечание
Это соединение позволяет получить изображение наилучшего качества, если установлен тип выхода
видео YUV. Подробнее см. п.Шаг 2 Мастера установки
Обратите внимание
На выходе VIDEO присутствует сигнал CVBS, генерируемый цифровым спутниковым ресивером (видео
телеканала, заставка радио, экраны меню ресивера и т.п.). Это позволяет использовать его для измене-
ния неправильно введенных установок. Выход композитного видео не зависит от управляющих сигналов
коммутации на разъёме AUX SCART и от выбора режима нажатием кнопки STB [11].
Если ваш телевизор не имеет разъемов SCART или RCA компонентного видео, то воспользуйтесь кабе-
лем RCA-RCA для передачи композитного видео (CVBS). Подключите один конец видеокабеля к разъёму
VIDEO цифрового спутникового ресивера, а второй – к композитному видео входу Вашего ТВ.
